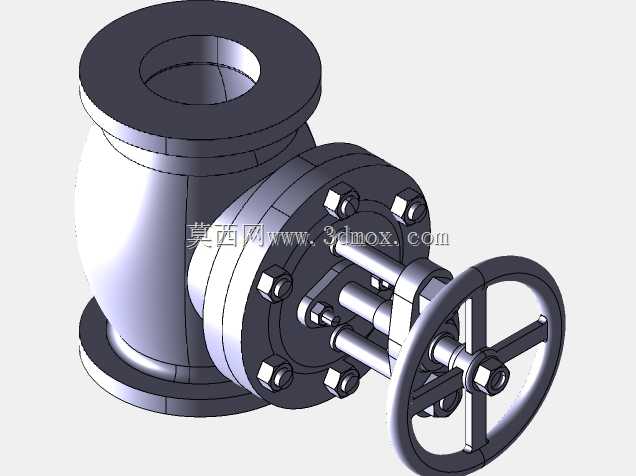

角式法兰连接手轮驱动截止阀结构设计

这款角式结构的截止阀，主要面向化工流体输送、市政给排水、工业热力管网等对管路通断控制有严苛密封要求的场景，区别于直通式截止阀的流道走向，角式结构能直接适配垂直转向的管路布局，减少管路中额外弯头的配置数量，降低管路整体的流阻损失与安装空间占用。从实际工况使用角度看，该类截止阀核心作用是通过阀瓣与阀座密封面的贴合与分离，实现管路内介质的截断与导通，相比闸阀，其密封面在启闭过程中摩擦行程更短，密封性能更稳定，适合需要频繁启闭操作、且对截断后泄漏量要求极低的管路节点，可适配清水、油品、低压蒸汽等多种无强腐蚀性的常规工业介质。

从结构设计逻辑来看，整体采用法兰连接作为管路对接形式，两端法兰的密封面、螺栓孔中心距均匹配通用管路法兰标准，安装时无需额外加工转接件，直接通过螺栓与管路法兰锁紧、中间加装密封垫片即可完成固定，能适配多数常规工业管路的安装边界。手轮驱动的结构设计，无需额外配置气动、电动执行机构，操作人员直接转动手轮即可通过阀杆带动阀瓣做升降运动，实现阀门开度调节，手轮的轮辐尺寸经过受力校核，操作时的力矩传递更均匀，即便在管路带压状态下，也能通过较小的操作力完成启闭动作，阀杆部位设置了多级填料密封结构，能避免介质沿阀杆间隙向外泄漏，同时填料压盖可通过螺栓调节压紧力，在长期使用出现填料磨损后，无需拆解阀门整体即可完成密封补偿。

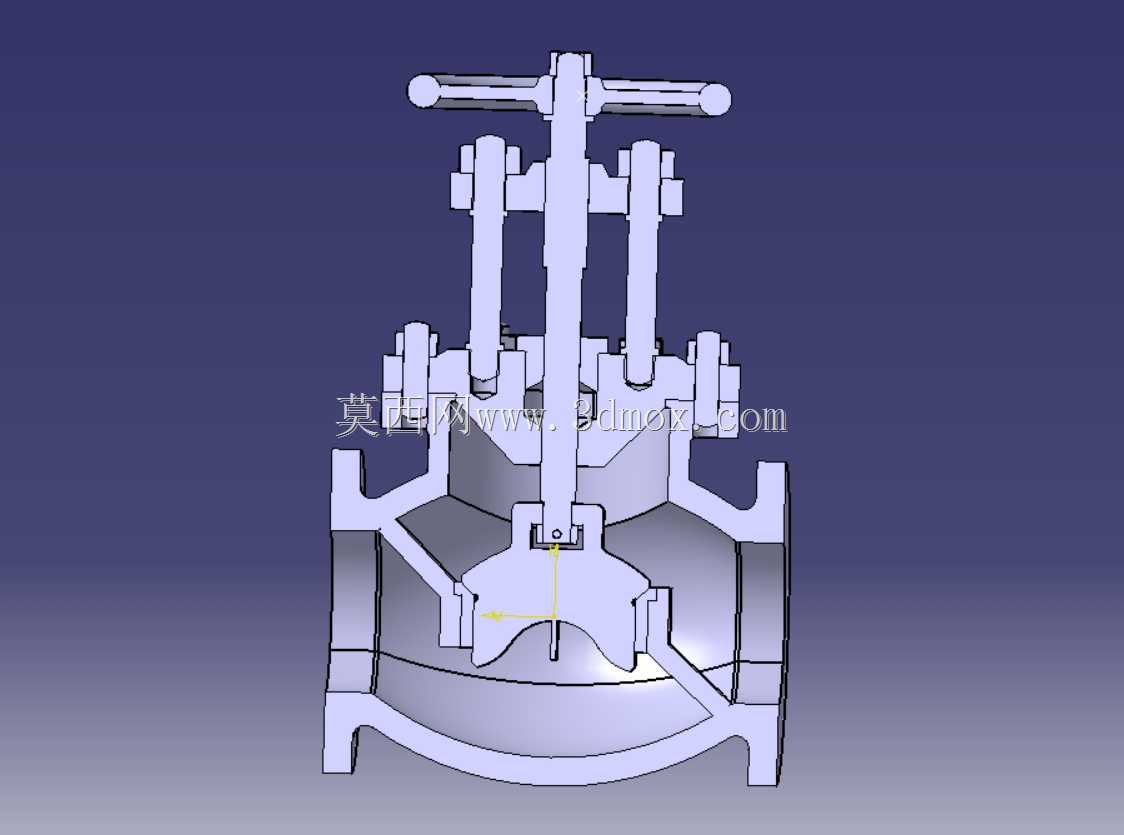

阀体部分采用流线型流道设计，相比直角突变的流道结构，能减少介质在阀腔内的涡流冲击，降低运行过程中的振动与噪声，同时阀腔内部的流道过渡圆角经过优化，能减少介质中杂质在阀腔内的沉积，降低卡涩风险。中法兰部分采用螺栓组均布锁紧的结构，将阀盖与阀体牢牢固定，中间加装金属缠绕垫片实现中腔密封，螺栓的排布数量与规格经过强度校核，可承受管路额定压力下的介质推力，不会出现中腔渗漏问题。在安装边界上，该阀门的进出口法兰呈90度垂直布置，安装时需要预留手轮操作的空间，手轮侧需要预留至少一倍手轮直径的操作空间，方便人员转动手轮完成调节，同时阀体底部的支撑面可根据现场工况选配支撑支架，避免长期运行过程中管路应力集中在法兰连接部位，影响连接可靠性。

从结构装配的角度，所有零部件均采用模块化设计思路，阀瓣、阀杆、密封填料、手轮等易损件均可单独拆卸更换，后期维护时无需将整个阀体从管路上拆下，仅需拆解中法兰连接部位即可完成内部零件的检修更换，大幅降低现场维护的工作量与成本。阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，能耐受介质的长期冲刷与启闭过程中的摩擦，延长密封副的使用寿命，避免短时间运行后出现密封面磨损导致的内漏问题。
