CA6140车床用多片式摩擦离合器结构

项目分类:机床 发布时间:2024-03-26 ID:744448
  • CA6140车床用多片式摩擦离合器结构
  • CA6140车床用多片式摩擦离合器结构
  • CA6140车床用多片式摩擦离合器结构

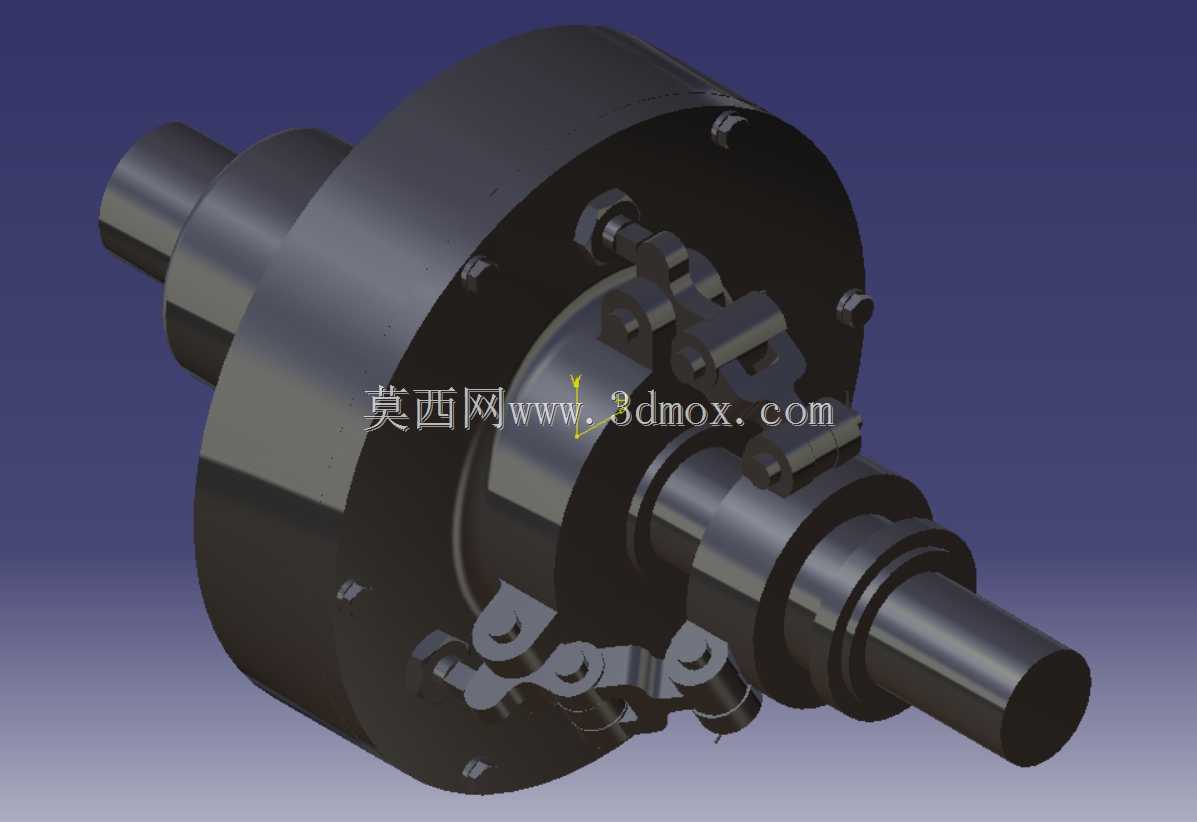

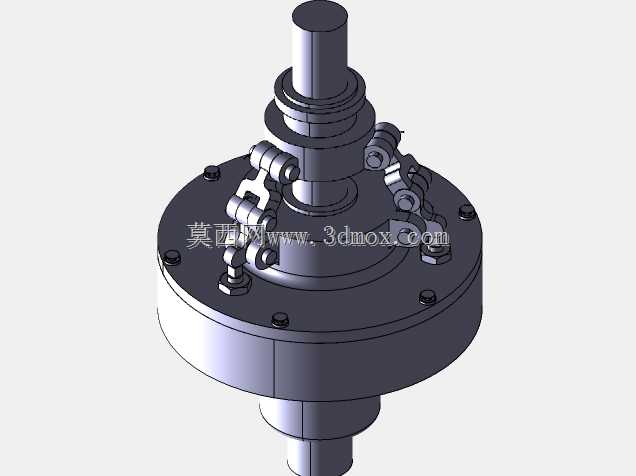

  在普通卧式车床的主轴传动链中,离合器是承担主轴启停、换向、过载保护的核心执行部件,这套适配CA6140车床的离合器结构,直接安装在主轴箱的I轴端部,是车床主传动系统中控制动力通断的关键节点。实际车间生产场景里,操作工频繁操作主轴正反转、启停来完成工件装夹、车削进给、退刀复位等工序,离合器的响应速度、结合稳定性直接决定了加工效率与操作安全性,一旦离合器结合打滑或者分离不彻底,会出现闷车、打刀、主轴停转滞后等问题,轻则影响加工精度,重则造成刀具崩损、工件飞出的安全事故。

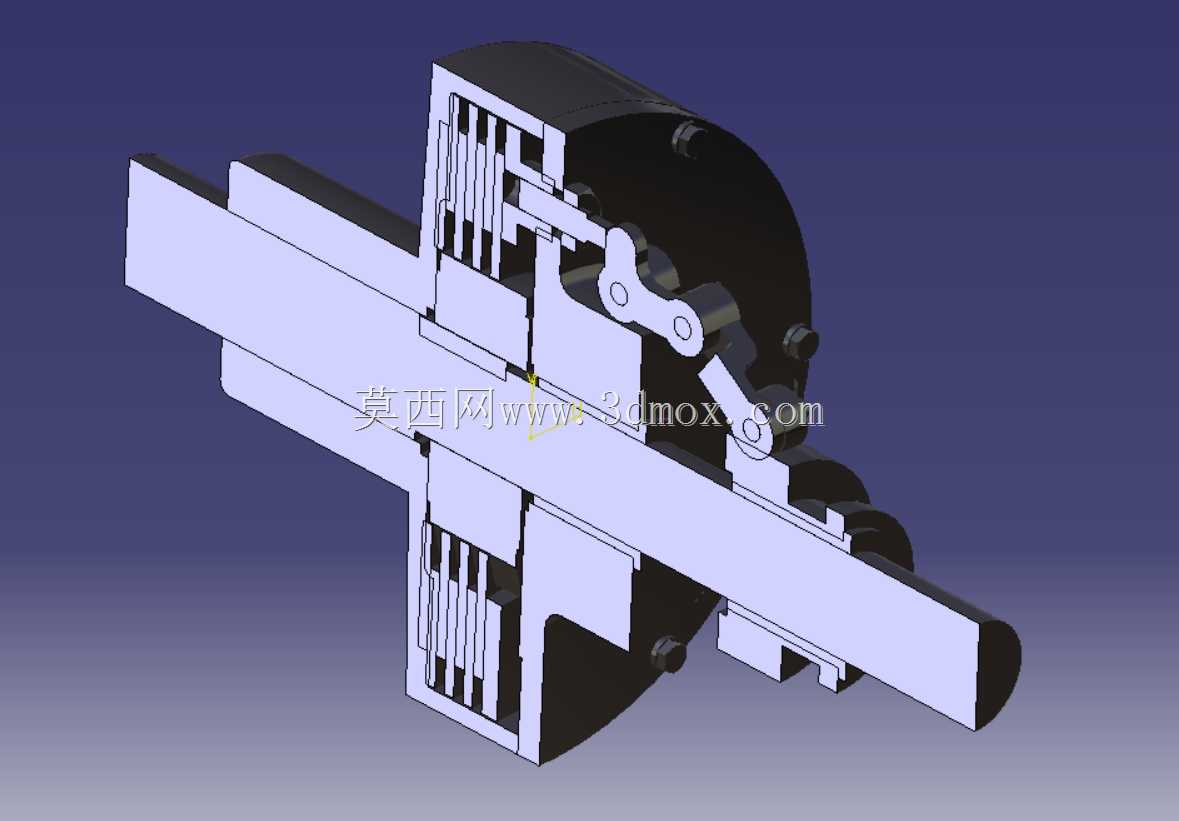

  从功能特性上看,这套结构采用多片式摩擦传动原理,通过内外摩擦片的压紧与松开实现动力的接合与断开,正反转两组摩擦片分别对应主轴的正转与反转传动路径,压紧力通过轴端的调整螺母进行调节,可补偿摩擦片长期使用后的磨损量,保证足够的摩擦力矩传递主轴切削所需的扭矩。结构上沿轴向依次布置了花键轴套、内外摩擦片、压紧杠杆、滑套、弹簧复位组件,所有周向布置的压紧杠杆通过销轴铰接在轴套的支座上,当操纵机构推动滑套轴向移动时,滑套的锥面会推动杠杆绕销轴摆动,杠杆端部均匀压靠在最外侧的摩擦片压盘上,将轴向力均匀分散到整组摩擦片的接触面上,避免局部压力过大导致摩擦片偏磨。

  设计过程中首先要匹配CA6140车床主轴箱I轴的安装边界,轴段的花键规格、轴向安装长度、径向容纳空间都要和原主轴箱的内腔尺寸完全适配,不能和周边的传动齿轮、轴套、箱体壁产生运动干涉。摩擦片的数量是结合CA6140主轴最大传递扭矩计算确定的,正转用于切削作业,传递扭矩大,因此摩擦片数量更多,反转主要用于退刀,传递扭矩小,摩擦片数量相应减少,既满足扭矩传递要求,又控制轴向尺寸不会过长。摩擦片的内、外齿分别和内花键套、外齿轮套的齿槽配合,保证动力传递过程中摩擦片可以沿轴向灵活移动,不会出现卡滞导致分离不彻底的问题。周向均匀布置的多组压紧杠杆,要保证每个杠杆的压紧力一致,设计时对杠杆的铰接孔位置、压头接触平面的形位公差做了严格约束,避免压紧时压盘偏斜,导致摩擦片接触面积不足、传递扭矩下降。复位弹簧的刚度经过匹配计算,保证滑套退回时摩擦片能快速完全松开,避免分离状态下摩擦片仍有接触,造成空转时的磨损和发热。

  从安装边界来看,这套离合器整体为同轴回转结构,最大径向尺寸不超过主轴箱I轴上配套传动齿轮的齿顶圆直径,轴向总长度适配原轴段的安装空位,输入端和皮带轮传动的齿轮套连接,输出端和主轴箱的变速齿轮组衔接,所有配合面的公差都按照车床主轴箱的装配精度要求设计,花键配合采用中等间隙配合,保证装配时可以顺利推入轴段,同时回转过程中不会出现过大的同轴度误差。轴端的调整螺母预留了足够的调整行程,当摩擦片磨损后,不需要拆解整个主轴箱,只需要打开主轴箱端盖就可以调整螺母的压紧量,恢复摩擦片的压紧力,降低现场维护的难度。实际使用中,摩擦片之间预留有合理的间隙,间隙过大会导致结合时行程过长、响应滞后,间隙过小会导致分离不彻底、摩擦片持续磨损,设计时通过轴向尺寸链计算,将分离状态下的单片摩擦片间隙控制在合理范围内,兼顾结合响应速度和分离彻底性。这套结构的所有受力部件都经过强度校核,杠杆销轴、压盘、花键套的应力都在材料许用应力范围内,能够承受频繁启停、正反转切换带来的冲击载荷,适配车床重载切削、频繁操作的实际工况,不会因为冲击载荷出现部件变形、断裂的问题。
