1寸PVC活接式止回阀结构设计

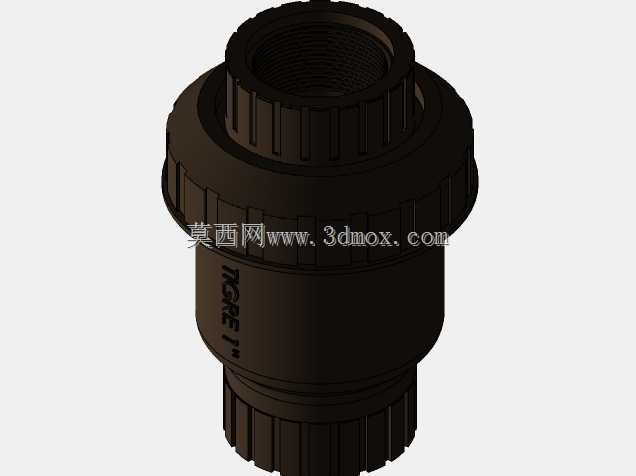

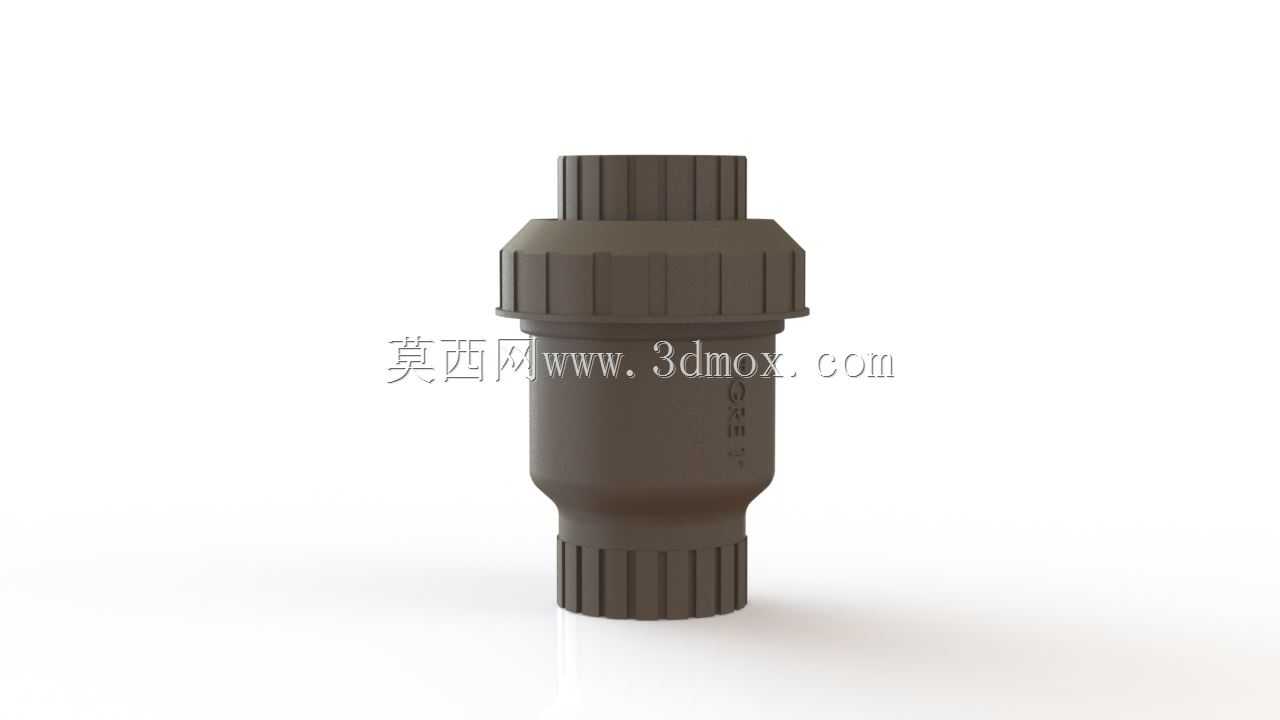

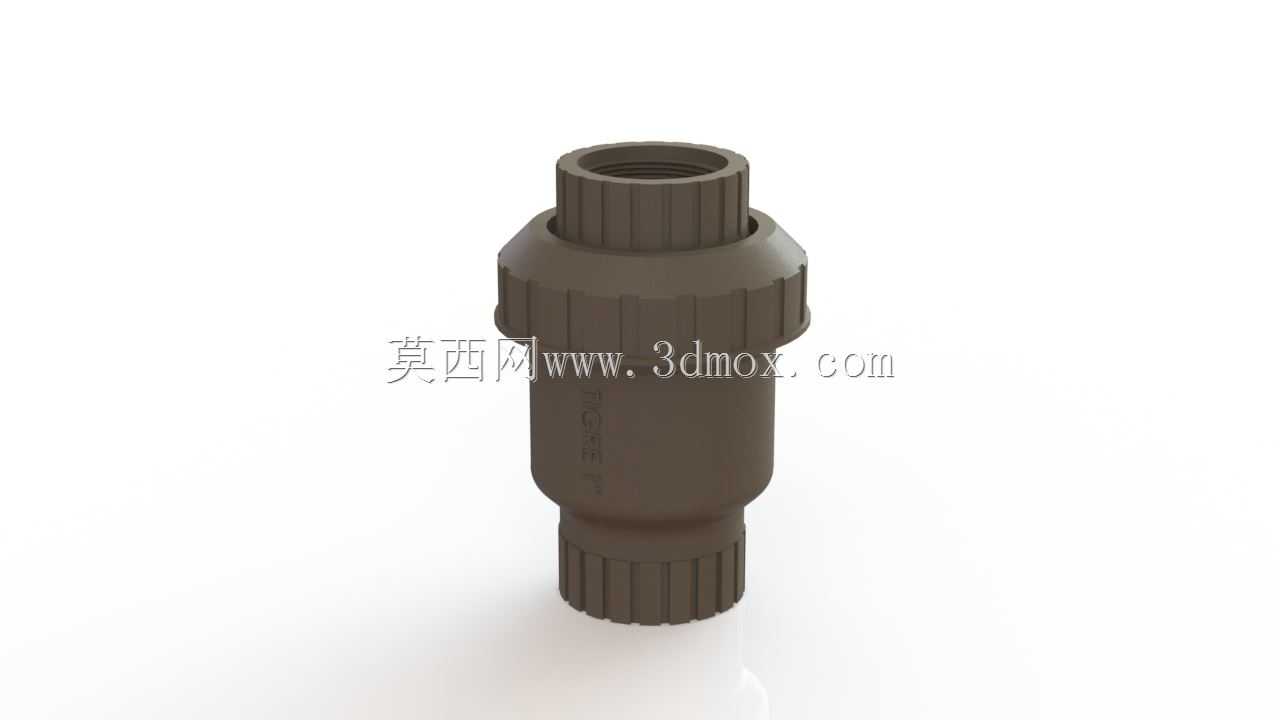

这款1英寸规格的PVC材质止回阀，主要应用在民用给排水、化工腐蚀性流体输送、农田灌溉支管等低压流体管路场景中，核心作用是阻断管路内介质反向流动，避免后端介质倒流引发的泵叶轮反转、管路液位回落、介质交叉污染等实际工程问题。从结构设计逻辑来看，整体采用上下对称的外螺纹+活接锁紧组合结构，两端的外螺纹段直接匹配同规格PVC内螺纹接头，中部的六角锁紧螺帽设计，是为了安装时无需转动整段阀身，仅通过拧紧锁紧螺帽就能完成两端管路的密封对接，大幅降低狭小管路空间内的安装操作难度，避免安装过程中阀身扭转带来的密封面错位问题。阀体整体采用一体化注塑成型的流线型内腔结构，没有多余的流道突变拐角，能尽可能降低介质正向流通时的沿程阻力，减少管路系统的压力损失，适配小流量、低扬程的流体输送工况。内部的止回启闭件采用重力+介质压力复合密封结构，正向流通时介质压力推开启闭件，流道完全导通；当介质出现反向流动趋势时，启闭件在自身重力与反向介质压力的共同作用下快速贴合密封面，实现反向截止，结构简单可靠，日常使用过程中无需额外维护，适配常温下弱酸碱、清水等无固体颗粒的流体介质。从安装边界尺寸来看，整体轴向长度控制在同规格金属止回阀的三分之二左右，径向最大尺寸为中部锁紧螺帽的对边宽度，安装时预留的操作空间仅需满足扳手拧动螺帽的空间即可，两端螺纹的有效啮合长度符合PVC管路配件的通用安装规范，无需额外定制转接接头就能直接接入现有标准PVC管路系统。外形上两端的防滑滚花结构，是为了前期管路预对接时可以徒手拧入几牙螺纹，对齐管路中心后再用工具锁紧，避免螺纹错牙带来的密封失效问题，阀体表面的加强筋结构沿着轴向分布，提升了阀体承受管路内压的能力，避免长期带压工作出现阀体开裂的问题。
