CA6140车床配套车身曲面结构设计

　　在普通卧式车床的整机结构布局中，车身外覆盖件属于兼顾防护与外观属性的核心配套部件，本次设计的CA6140车床配套车身结构，主要适配CA6140系列普通卧式车床的外部防护需求，安装位置覆盖车床主轴箱侧方至床身中段的外露区域，核心作用是隔绝车床运转过程中飞溅的切削液、金属切屑，避免杂物进入床身导轨、进给机构等核心传动区域，同时规整车床外部走线、遮挡内部非外观结构件，优化整机的视觉整体性。

　　从实际应用场景来看，这类车身覆盖件多用于常规机械加工车间的CA6140车床改造、备件替换场景，也可作为同规格车床新品生产的外装配套件，车间日常加工过程中，车床持续产生的带状切屑、喷淋的切削液会持续冲击覆盖件表面，因此结构设计阶段首先考虑了曲面的顺滑过渡特性，整个外表面没有突兀的直角棱边与凹陷积屑区域，切屑落到表面后可顺着曲面弧度自然滑落至床身下方的排屑槽，不会在覆盖件表面堆积残留，日常清理维护时只需用高压气枪吹扫即可完成表面清洁，大幅降低车间日常设备维护的工作量。

　　设计过程中没有依托原有实物蓝图开展逆向测绘，而是从CA6140车床的现有安装边界出发反推结构尺寸：首先锁定安装基准，覆盖件上端的弧形缺口完全匹配车床主轴箱侧方的圆形轴伸外轮廓，安装后缺口与轴伸护罩的间隙控制在3mm以内，既不会干涉主轴的高速运转，也能避免切屑从间隙处飞入设备内部；下端的安装边贴合床身侧面的预装固定孔位，整体安装跨度适配CA6140车床床身1米规格的对应安装段长度，厚度方向的外凸尺寸控制在120mm以内，不会超出车床原有操作空间边界，不会影响操作人员站在车床侧方更换刀具、测量工件的操作动作。

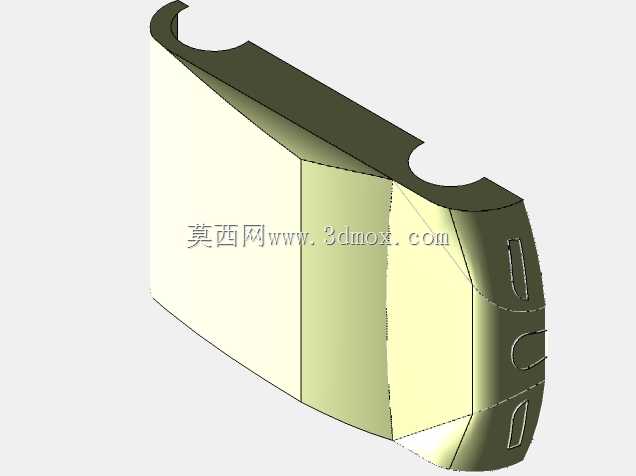

　　曲面造型阶段采用了渐消面的设计思路，靠近主轴箱的区域曲面弧度偏大，适配主轴箱的圆形外轮廓，向床身尾座方向延伸的过程中曲面逐渐过渡为平缓的直面，和床身侧面的平直轮廓自然衔接，整个曲面的曲率变化连续，没有曲率突变的区域，后续如果采用薄钢板冲压成型或者玻璃钢糊制成型，都可以顺利脱模，不会出现成型卡滞、壁厚不均的问题。覆盖件侧面预留的三个长条形凹槽结构，一方面是作为外观造型的特征线条，打破大平面的单调感，另一方面凹槽内部可以粘贴设备操作提示标识、安全警示标识，标识粘贴后不会因为表面摩擦、剐蹭出现脱落，同时凹槽结构也能提升薄壳结构的整体刚性，不需要额外在覆盖件背面增加加强筋，就能避免薄钢板在长期受切屑冲击、车间温度变化时出现的板面变形、异响问题。

　　从安装适配性来看，覆盖件的内侧预留了对应床身安装螺柱的让位空间，安装时不需要对原有车床的床身结构进行打孔、焊接改造，只需对齐原有安装孔位拧入固定螺钉即可完成装配，后期设备大修需要拆解床身内部结构时，只需拆下固定螺钉即可取下整个覆盖件，不会影响内部传动机构的检修作业。覆盖件上下边缘都做了卷边处理，卷边半径控制在5mm，既可以消除薄钢板边缘的快口，避免安装、维护过程中划伤操作人员，也能进一步提升边缘位置的结构强度，避免长期使用后边缘出现弯折变形。

　　在实际加工验证环节，这种无蓝图的曲面设计完全依托现有设备的安装边界做正向推导，不需要对原有设备结构做任何改动，适配性远高于通用型的车床外防护罩，曲面的顺滑设计也避免了常规直角防护罩容易积屑、难以清理的问题，在中小批量的车床备件生产、旧设备改造场景中，这类结构的加工成本更低，安装效率更高，同时外观整体性更强，能够满足加工车间对设备外观整洁度、防护实用性的双重需求。设计阶段也充分考虑了不同加工工艺的适配性，如果采用1.5mm厚的冷轧钢板冲压成型，曲面的拔模斜度控制在1度以上，冲压过程中不会出现板材拉裂的问题；如果采用3D打印做小批量定制，整个结构没有悬空角度超过45度的区域，不需要添加过多支撑结构就能完成打印，打印后的表面处理工作量也相对较小。
