机箱用沉孔式双页合页铰链结构设计

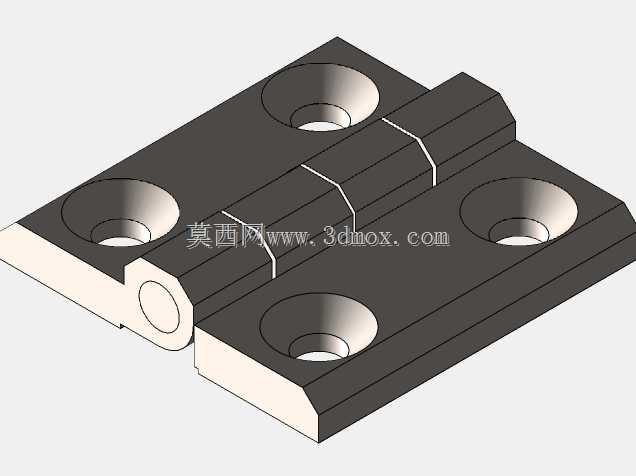

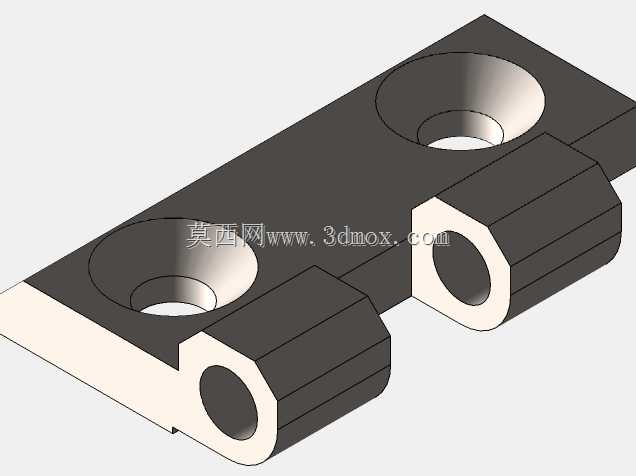

这类双页沉孔铰链多用于工业控制机箱、通讯设备柜体、小型钣金设备箱的门板与框体铰接场景，日常选型中常遇到普通合页安装后螺丝凸起刮蹭线缆、开合间隙不均导致门板错位的问题，这款结构在设计时就针对性规避了这类现场装配痛点。从结构功能来看，铰接部位采用卷圆包轴的经典合页结构，轴套与页片一体铣削成型，没有额外的拼接铆接点，长期开合往复运动下不会出现轴套松脱、页片错位的问题，开合阻尼均匀，既不会因为间隙过大出现门板晃荡，也不会因为过盈配合导致开合卡滞，能满足机箱类产品数千次日常检修开合的使用需求。页片上的四个安装孔全部设计为沉头结构，装配时选用对应规格的沉头螺丝，锁紧后螺丝头完全没入页片平面以下，不会在页片表面形成凸起，既避免了凸起部位刮蹭机箱内部布设的线束，也能让页片与安装面完全贴合，不会因为螺丝垫高出现页片翘曲、安装不稳的情况。设计过程中，页片的安装孔位做了对称布局处理，两个页片的孔位间距、边距参数完全一致，现场装配时不需要区分左右安装方向，能减少钣金下料时的孔位加工种类，降低柜体生产的加工出错概率，同时页片边缘做了小尺寸倒角处理，没有尖锐的铣削毛边，装配作业时不会划伤操作人员，也不会刮蹭门板表面的喷塑层。从安装边界来看，这款铰链的整体厚度较薄，闭合状态下两个页片的贴合面间隙控制在0.1mm以内，不会在门板与框体之间留下过大的拼接缝隙，能满足普通机箱的防尘防护要求，铰接转动的避让空间做了提前校核，开合到90度最大常用开启角度时，页片边缘不会和柜体的折弯边发生干涉，不需要额外在柜体钣金上做避位缺口，能减少钣金加工的工序步骤。页片的安装面做了平面度处理，和钣金安装面贴合时缝隙均匀，锁紧螺丝后不会出现局部应力集中导致页片变形的问题，卷圆铰接部位的外径尺寸经过优化，不会突出页片平面过多，安装在机箱内侧时不会占用过多内部走线空间，对于内部空间紧凑的小型工控机箱来说，这类紧凑结构的铰链比普通外露式合页更适配。
