凸缘式刚性联轴器结构设计方案

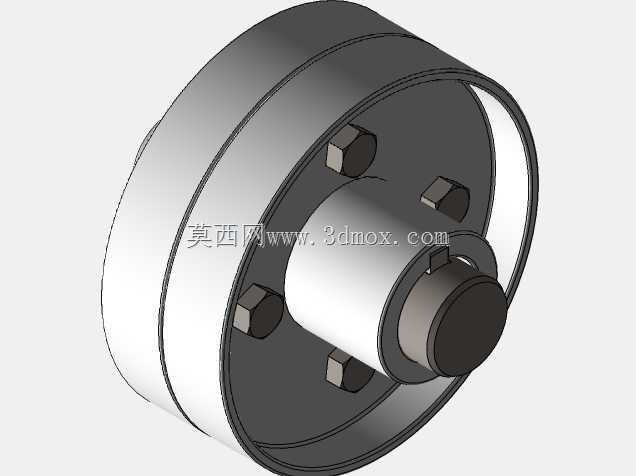

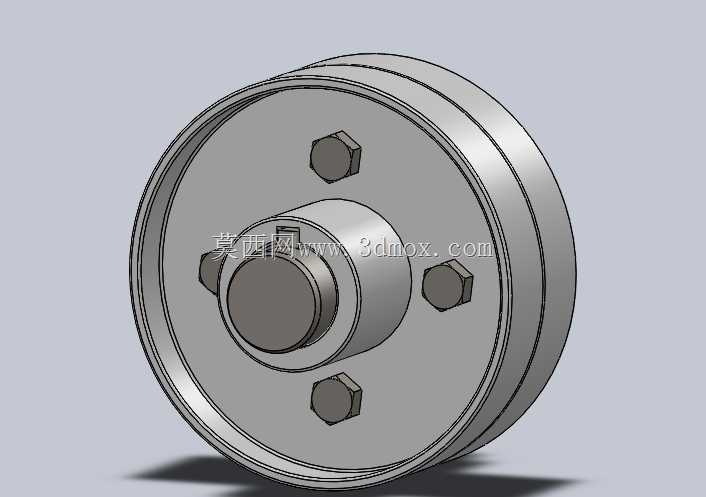

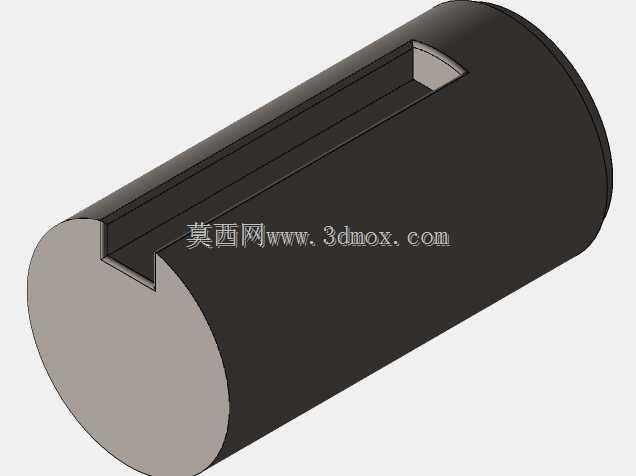

这类凸缘结构的刚性联轴器，主要应用在对中精度要求较高、载荷平稳无冲击的轴系传动场景中，常见于中小型输送设备、普通机床主轴传动组、工业泵组的动力输出端与负载端连接，依靠两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，再沿圆周均布的螺栓组将两个半联轴器锁紧为整体，完成两轴的刚性连接与扭矩传递。设计过程中首先要匹配对应轴径的轴孔公差，轴孔与轴的配合多选用过渡配合，保证装配后无相对窜动，同时预留标准键槽尺寸，键槽的对称度公差需控制在轴径公差的1/2范围内，避免装配后出现键侧受力不均的问题。两个半联轴器的结合面加工有定位止口，装配时止口的配合间隙控制在0.02mm以内，保证两轴的同轴度误差不超过0.03mm，避免运转过程中因偏心产生附加径向载荷，加剧轴承磨损。沿法兰圆周均布的4组六角头螺栓，在设计时需根据传递的额定扭矩计算螺栓的预紧力与剪切强度，螺栓孔的位置度公差需满足跨法兰装配时的互换性要求，螺栓拧紧时需采用对角分次拧紧的方式，保证每个螺栓的预紧力均匀，避免法兰结合面出现局部间隙。从安装边界来看，这类联轴器的径向最大尺寸为法兰外圆直径，安装时需在法兰圆周预留不小于螺栓头直径1.5倍的扳手操作空间，轴向安装长度为两个半联轴器的总厚度，装配时需提前调整两轴的轴向窜量，保证两个半联轴器结合面完全贴合后，轴端不会出现顶死或间隙过大的问题。不同于弹性联轴器，这类刚性联轴器不具备补偿两轴相对偏移的能力，因此在安装调试时必须严格保证主动轴与从动轴的同轴度，若对中偏差超出允许范围，运转过程中会产生较大的附加载荷，严重时会导致螺栓断裂、轴系变形等故障。日常运维中只需定期检查螺栓的预紧力，无需更换弹性元件，结构简单可靠，维护成本极低，适合在低速重载、工况稳定的传动场景中长期使用。建模过程中需重点关注法兰止口的配合尺寸、螺栓孔的均布角度、轴孔与键槽的形位公差，所有加工面的粗糙度要求需结合实际加工工艺设定，结合面与轴孔的粗糙度不高于Ra3.2，非加工外圆面可放宽至Ra12.5，在保证结构强度的前提下，可适当在法兰非配合区域做减重处理，降低整体转动惯量，提升轴系启停的响应速度。
