高安全防拆螺栓配套密封封条结构

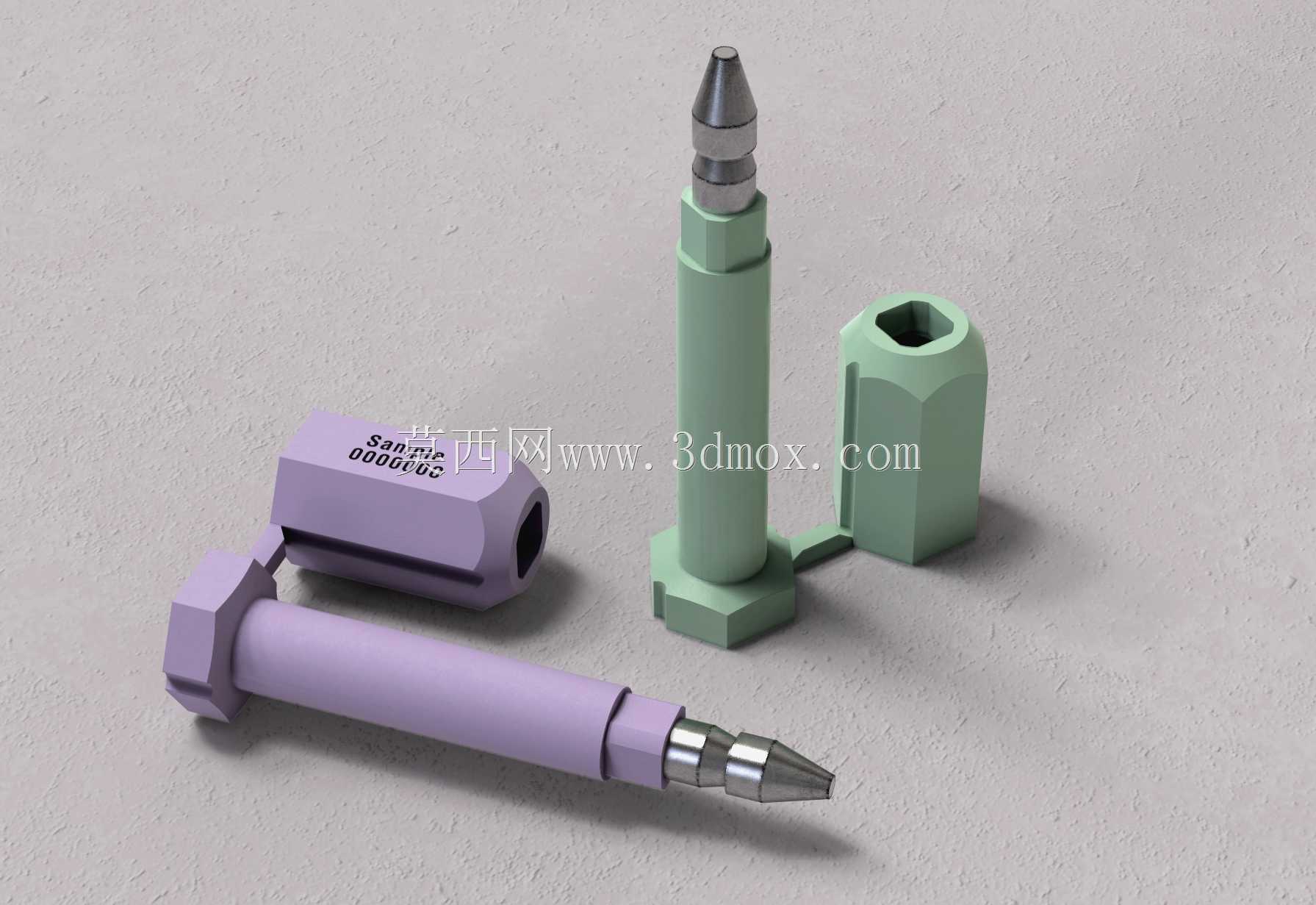

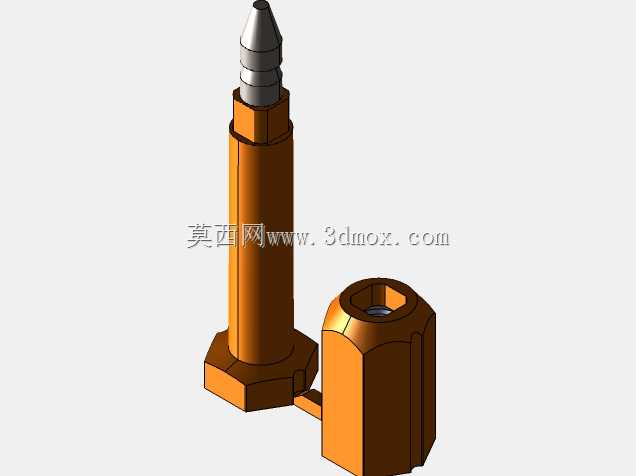

这套结构主要面向需要明确防拆标识、密封溯源的紧固场景，常见于电力计量箱封缄、特种设备检修点位紧固、贵重设备舱室锁固、海关查验后设备封装这类一旦非授权拆卸就需要留痕的工况，区别于普通螺栓只提供轴向紧固力的设计，这套结构把紧固功能和封缄防拆功能做了集成，不用额外搭配铅封、扎带这类外置封件，减少了现场安装的配件数量，也避免了外置封件容易被仿制、意外剐蹭脱落的问题。从结构细节来看，螺栓主体采用六角头配合阶梯轴杆的设计，杆部靠近端头的位置做了缩径卡位段，和配套的封条套筒内孔的凸环做过盈配合，当螺栓拧入安装位达到额定扭矩后，将封条套筒从螺栓端头套入，推到与安装基面贴合的位置，套筒侧边的连接筋会同步卡入相邻的螺母卡位套中，此时如果反向拧动螺栓，六角头会被封条套筒的内六角型腔完全锁止，无法施加扭矩，除非暴力破坏封条的连接筋结构，一旦连接筋断裂，就会留下无法复原的破损痕迹，直观判断该点位是否被非授权开启。设计过程中特意做了安装边界的适配考量，封条套筒的外廓做了六角外形，和标准六角螺母的对边尺寸保持一致，现场安装不需要更换配套的扳手工具，用常规的呆扳手、套筒扳手就能完成压装操作；螺栓的螺纹段长度预留了足够的适配余量，可以兼容3到8毫米厚度的安装基面，不需要针对不同板厚单独定制螺栓长度，降低了物料备货的规格数量。封条本体和卡位套之间的连接筋做了应力集中槽设计，正常压装时受力方向沿螺栓轴向，连接筋能承受足够的压装推力不会断裂，而当受到周向拧动的剪切力时，应力集中槽位置会率先断裂，保证防拆触发的灵敏度，不会出现拧动半圈还没破损的失效情况。杆部端头的锥形导向段做了光滑圆弧过渡，既方便穿入安装孔，也能在套入封条套筒时起到自动对中的作用，避免斜向压装导致封条开裂。另外配套的独立封套可以单独套在外露的螺母外侧，和螺栓侧的封条通过连接筋连为一体，不管是拧动螺栓头还是拧动螺母，都会破坏封条结构，彻底堵死单侧拆卸的漏洞，整套结构的外露面没有容易勾挂杂物的凸起，在户外、设备内部走线密集的场景下使用，也不会剐蹭线缆、积留过多灰尘，适配长期免维护的使用需求。
