带图案切口的点击式塑料密封件标记导板

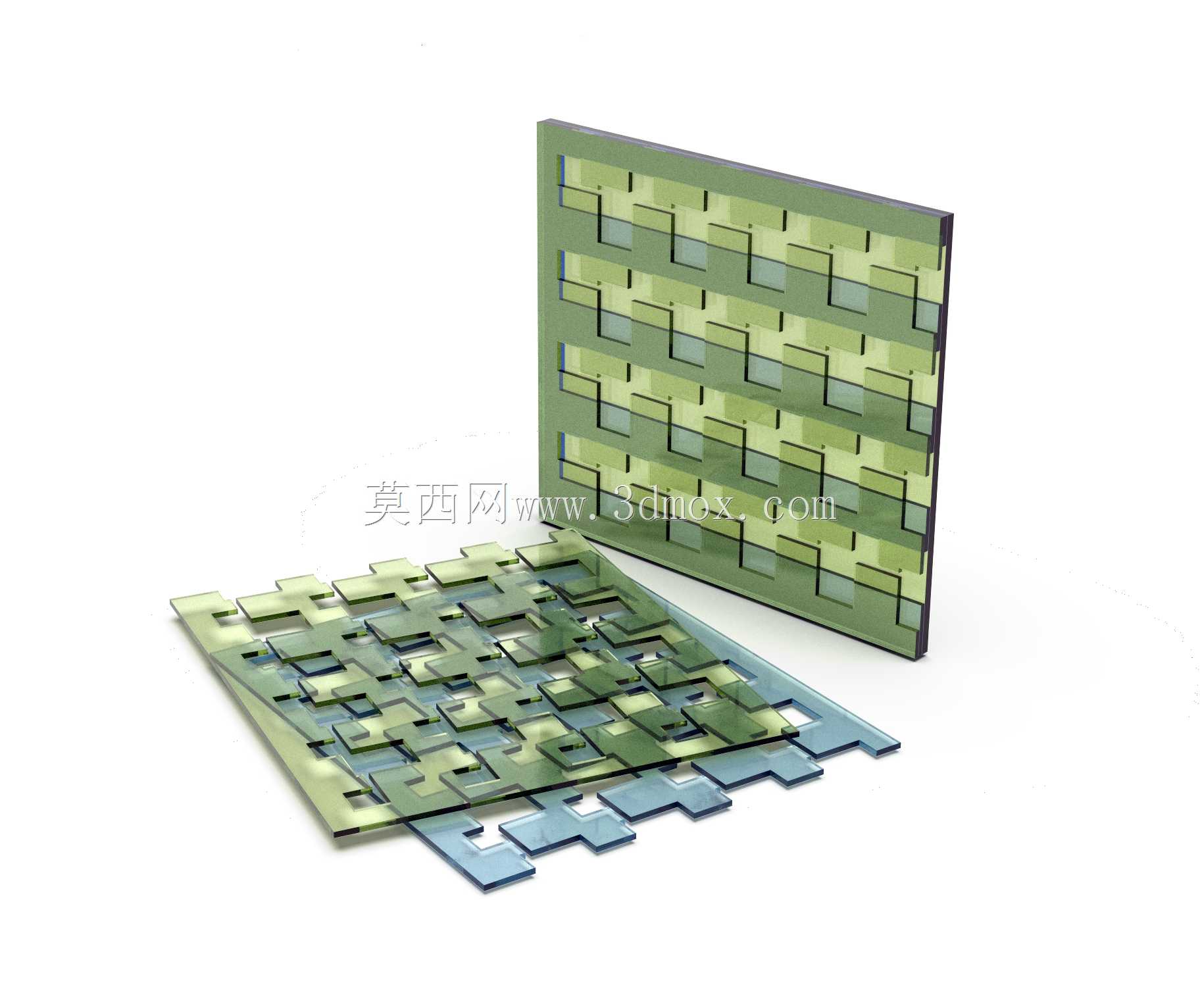

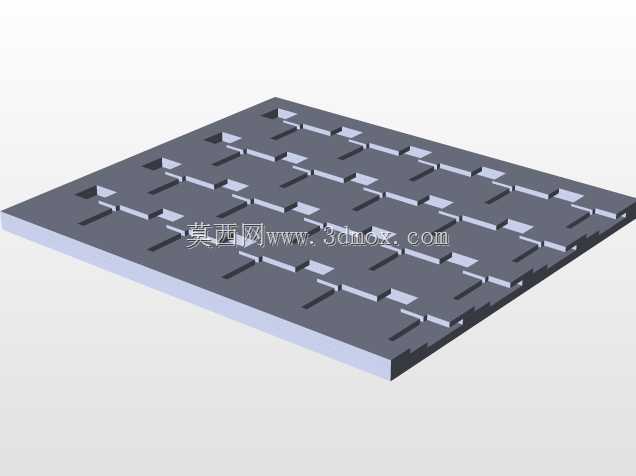

这款导板主要应用在塑料密封件生产的后道标记工序中，适配点击式密封件的标识加工场景，在密封件模切完成后，通过导板的定位与图案切口结构，配合激光标记设备完成密封件表面的标识压印或切割作业，避免标记过程中密封件移位、图案错位的问题。从结构设计来看，导板采用平板式基体结构，板面排布有与待加工密封件外形完全匹配的阵列式定位槽，每个定位槽对应一个密封件的放置工位，相邻工位的间距经过严格计算，既保证激光加工头的移动行程最短，提升加工效率，又避免相邻工位的密封件在加工过程中出现干涉。导板上的图案切口采用等距阵列排布，切口的形状与需要标记在密封件表面的图案完全一致，切口边缘做了0.1mm的倒角处理，防止取放密封件时刮伤密封件的密封工作面，影响密封性能。导板的基体选用亚克力材质，也就是常说的丙烯酸板，这种材质的表面硬度适中，不会刮伤塑料密封件的软质表面，同时具备良好的透光性，在配合视觉定位的激光标记设备时，视觉系统可以透过导板识别下方密封件的定位基准，进一步提升标记精度。从安装边界来看，导板的整体外形为矩形平板，厚度控制在5mm，四个边角做了R3的圆角处理，避免安装时划伤操作人员，导板的两个侧边设计有定位缺口，安装时可以直接卡入标记设备的工作台定位凸台上，不需要额外制作安装夹具，安装定位的重复精度可以控制在0.05mm以内，满足批量加工的一致性要求。在实际使用过程中，操作人员只需要将待标记的点击式塑料密封件逐个放入导板的定位槽内，密封件的定位凸台会与导板定位槽内的凹孔完全契合，保证每个密封件的标记位置完全统一，加工完成后只需要翻转导板就可以将所有加工完成的密封件倒出，大幅提升上下料的效率。导板的图案切口深度贯穿整个板厚，激光束可以直接穿过切口作用在下方的密封件表面，不需要调整激光的焦距补偿，降低了设备调试的难度，同时切口的侧壁做了抛光处理，减少激光在切口侧壁的反射，避免激光反射灼伤密封件的非加工区域。针对不同规格的点击式密封件，只需要更换对应图案和定位槽的导板就可以完成适配，导板的安装接口统一，不需要调整设备的其他参数，换型时间可以控制在10分钟以内，适配多品种小批量的密封件生产场景。在密封件的生产流程中，标记工序是出厂前的最后一道工序，标记的清晰度和位置度直接影响产品的溯源管理和品牌识别，这款导板通过精准的定位结构和统一的图案切口，保证了每一个密封件的标记位置偏差不超过0.1mm，图案的完整度达到100%，避免了人工标记带来的位置偏差、图案模糊等问题，同时降低了操作人员的劳动强度，单班的加工效率可以提升40%以上。导板的表面还做了抗静电涂层处理，避免在取放塑料密封件的过程中产生静电吸附灰尘，影响密封件的清洁度，满足液压、气动系统用密封件的清洁度要求。
