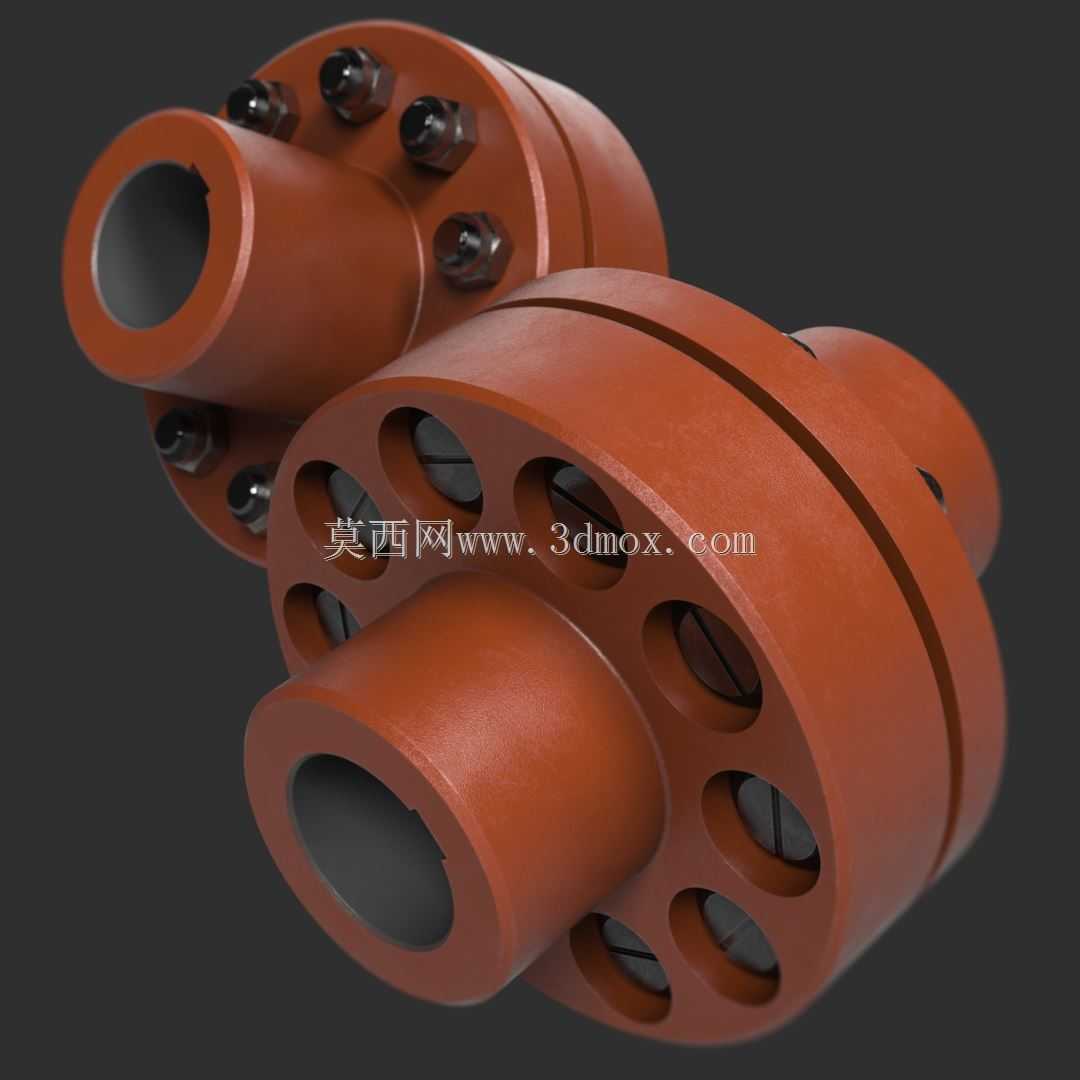

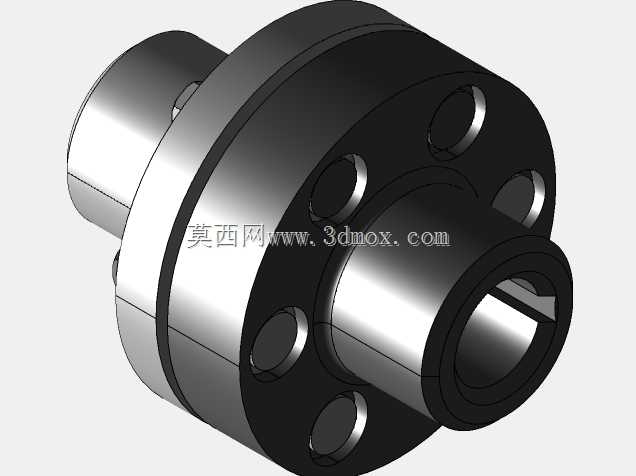

弹性柱销式联轴器结构三维设计

　　这类弹性柱销联轴器的应用场景覆盖绝大多数中小扭矩的工业传动场景，从常规的风机、水泵轴系连接，到轻工输送线、小型机床的动力输出端衔接，都能见到这类结构的身影。它的核心作用是在主动轴与从动轴之间传递旋转扭矩的同时，补偿两轴之间因加工误差、安装偏差、运行受力变形带来的径向、角向与轴向偏移，同时依靠柱销位置的弹性元件缓冲传动过程中的冲击载荷，避免硬连接带来的轴系应力集中，降低轴承、轴端的异常磨损概率。从结构设计逻辑来看，两个半联轴体分别通过轴孔与键槽和两侧轴端配合，半联轴体的法兰端沿圆周均匀分布柱销安装孔，孔内嵌入带弹性衬套的柱销，依靠柱销传递扭矩，法兰对接面预留微小间隙，允许两轴存在一定范围的不对中量，相比刚性凸缘联轴器，

　　它对安装精度的容忍度更高，不需要在装配时反复打表校准两轴同轴度到极高精度，能大幅缩短现场装配的调试周期。设计时首先要匹配传递扭矩的阈值，根据配套设备的额定功率、工作转速计算所需的最小传递扭矩，以此确定半联轴体的外径、柱销的数量与单根柱销的直径，柱销沿圆周分布的节圆直径需要避开轴孔的键槽位置，避免柱销孔与键槽贯通削弱半联轴体的结构强度。轴孔的尺寸公差按照过渡配合设计，既保证装配时轴与孔的同轴度，又避免过盈量过大导致装配困难，键槽的尺寸匹配GB/T 1095的平键标准，确保和常规轴端键的通用性。安装边界方面，半联轴体的轴向总长度需要匹配两侧轴端的插入深度，轴端插入半联轴体的长度要大于轴径的1.2倍，保证配合面足够的摩擦力与键的受力长度，

　　避免运行时轴与联轴体之间出现相对窜动；法兰端的外径要预留足够的安全间隙，和周边的设备壳体、防护罩之间至少保留10mm以上的距离，防止运行时的振动剐蹭周边部件；柱销的安装孔位置要保证装配时可以从外侧直接穿入柱销并锁紧挡圈，不需要额外拆卸周边其他部件，方便后期维护时更换老化的弹性衬套。这类结构的外形没有多余的突出棱角，法兰外圆做了小倒角处理，既去除加工毛刺避免装配时割伤操作人员，也能减少高速旋转时的风阻与动平衡偏差。柱销孔的位置度公差控制在0.05mm以内，保证每根柱销受力均匀，避免单根柱销过载断裂。弹性衬套通常选用耐磨橡胶或者聚氨酯材质，硬度控制在邵氏70-80度之间，既具备足够的刚度传递扭矩，又有合适的弹性补偿偏移量，

　　衬套和柱销孔之间采用小过盈配合，避免运行时衬套在孔内转动磨损。半联轴体的材质选用45号钢调质处理，硬度达到HB220-250，兼顾强度与韧性，表面做氧化发黑处理提升防锈能力，适合在常规的车间环境下长期使用。在选型适配时，还要考虑工作转速的影响，当工作转速超过3000r/min时，需要对装配完成的联轴器做动平衡校正，将剩余不平衡量控制在允许范围内，避免高速旋转时产生过大振动影响整套设备的运行稳定性。相比其他类型的弹性联轴器，这种柱销式结构的零件数量少，加工工艺简单，只需要车削、钻孔、插键槽几道常规机加工工序就能完成，制造成本更低，而且维护时只需要更换磨损的弹性衬套，不需要整体更换联轴器，后期运维成本也更低，非常适合中小功率的工业传动场景使用。设计建模时，要注意半联轴体的轴孔台阶处做圆角过渡，避免应力集中，在长期交变扭矩作用下出现裂纹；柱销端部的挡圈槽尺寸要匹配标准弹性挡圈，保证挡圈安装后能可靠限位柱销，防止运行时柱销轴向窜动脱出。两个半联轴体对接时，柱销要能顺畅穿入两侧的对应孔位，建模时要做干涉检查，确保柱销安装后不会和半联轴体的其他部位产生摩擦，同时预留出弹性衬套的压缩变形空间，保证补偿偏移的功能可以正常实现。
