管道式垃圾过滤泵结构设计方案

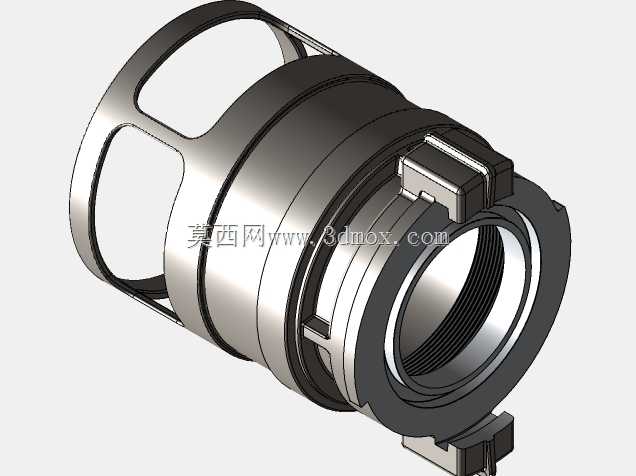

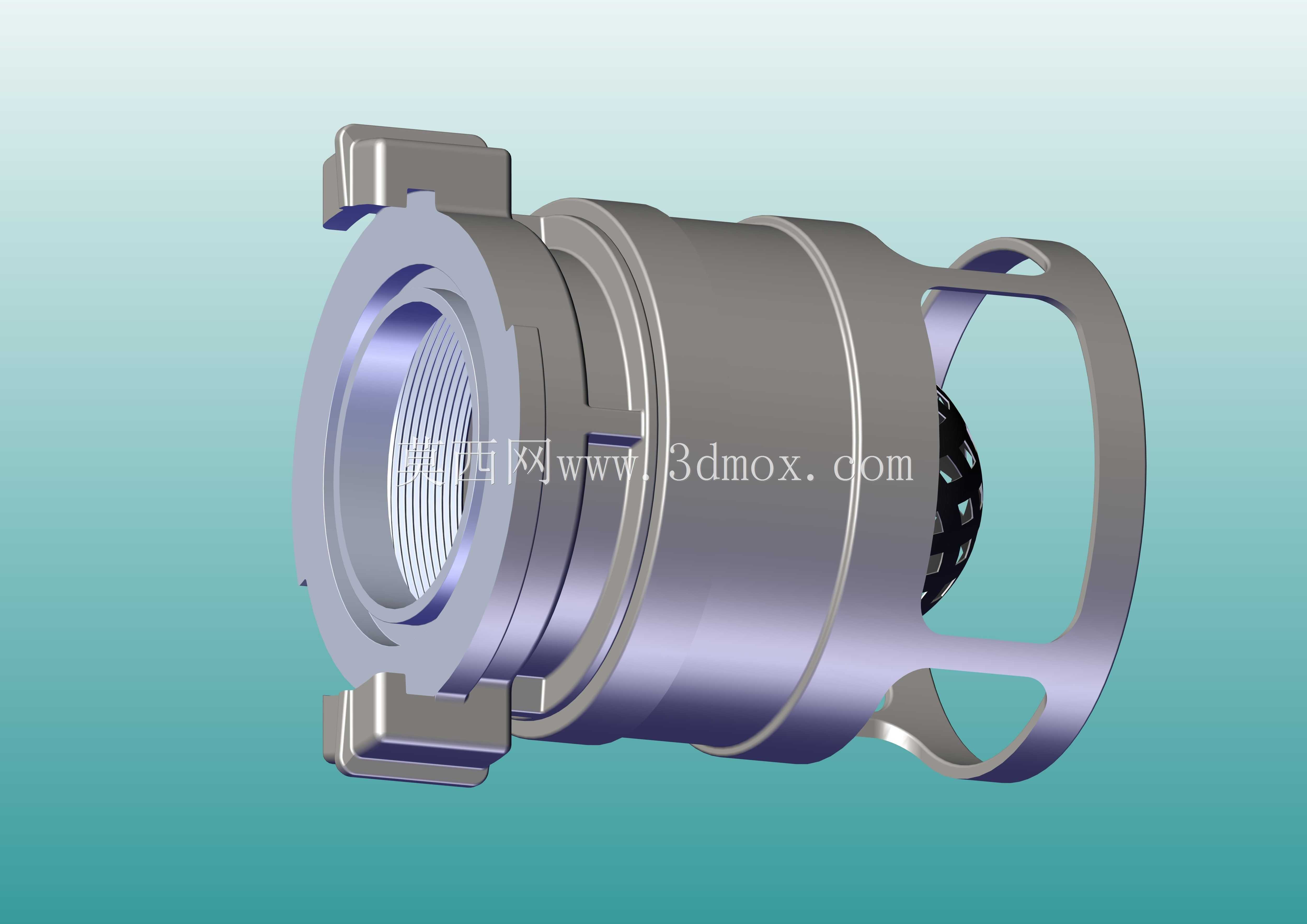

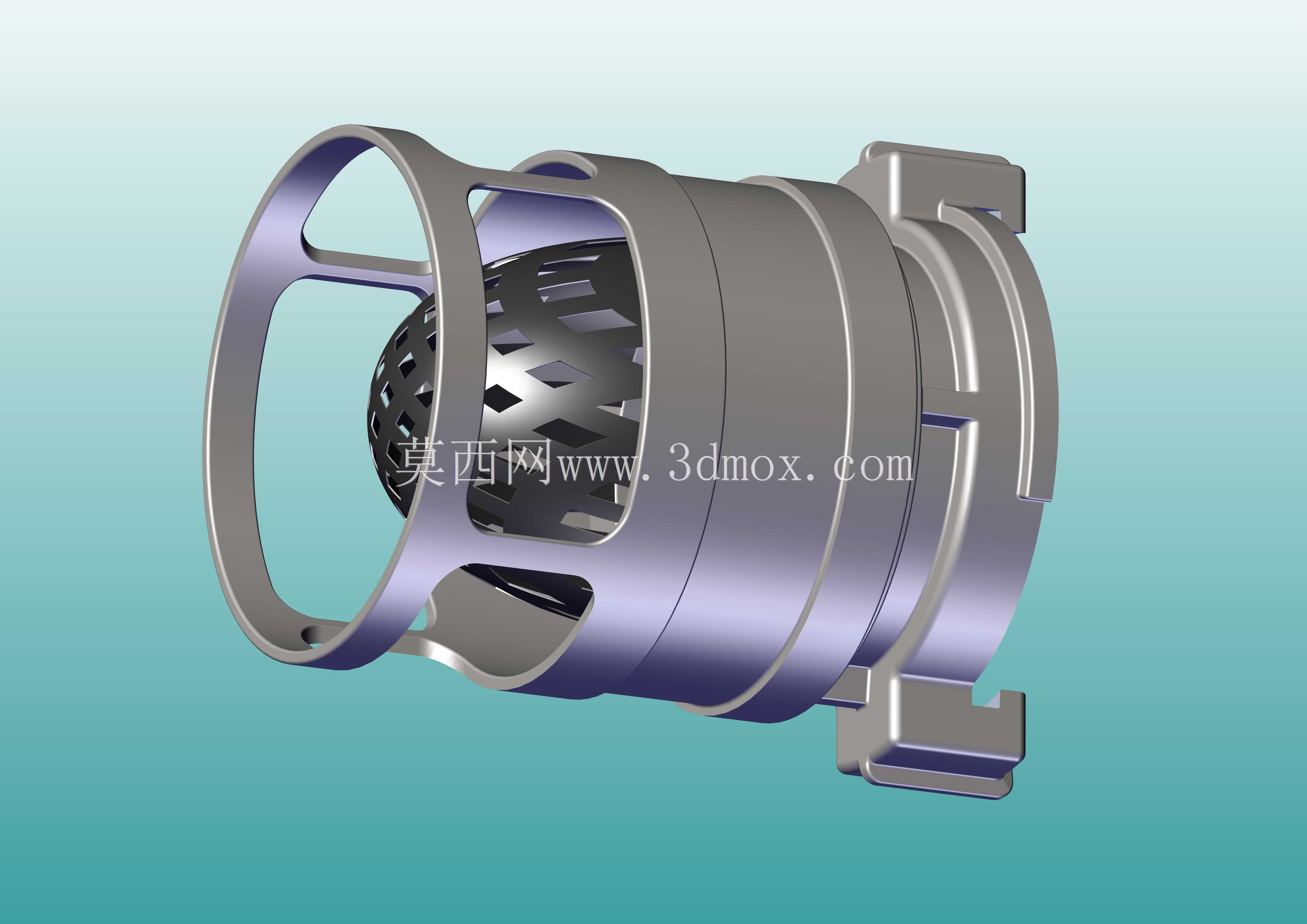

这款管道式垃圾过滤泵主要适配给排水管路、小型污水处理支路、园林灌溉取水端等场景，在流体输送环节同步完成大颗粒杂质拦截，避免后端管路、阀门、精密用水器件被杂物卡滞或磨损。从结构设计逻辑来看，整体采用直通式轴向布局，进水端设置标准内螺纹接口，搭配快装式卡扣结构，可直接对接同管径的金属或硬质塑料管路，安装时无需额外制作过渡连接件，接口处的密封槽预留了O型圈安装位，能承受常规工况下的管路压力，不会出现渗漏问题。泵体中段为核心过滤腔，外壳采用加厚回转体结构，既保证流体过流面积充足，避免压损过大影响输送效率，又能承受管路内的水锤冲击，长期使用不会出现壳体变形。出水端采用镂空框架式结构，既作为过滤组件的轴向定位支撑，又能让过滤后的流体顺畅流出，框架的筋条做了圆弧过渡处理，不会出现应力集中导致的结构断裂问题。内置的过滤组件采用带密集通孔的滤篮结构，可拦截粒径大于滤孔的纤维、砂石、生活垃圾碎屑等杂质，滤篮与壳体之间采用间隙配合，日常维护时只需拆下出水端的压圈即可取出滤篮清理，无需将整个泵体从管路上拆卸，大幅降低运维工作量。从安装边界来看，整体轴向长度适配常规管路安装间距，最大外径控制在同管径管路配件的常规尺寸范围内，安装时不需要额外扩大管路操作空间，侧面无突出的突兀结构，可适配水平、垂直等多种管路走向安装。设计过程中重点平衡了过滤精度与过流能力的矛盾，滤孔的开孔率经过反复校核，既保证拦截效果，又不会因为滤孔堵塞过快导致流量骤降，壳体的壁厚根据不同部位的受力情况做了差异化设计，接口、卡扣受力部位做了局部加厚，非受力区域在保证结构强度的前提下适当减薄，控制整体重量的同时减少材料消耗。进出水端的同轴度公差控制在较高精度范围内，安装后不会出现管路别劲的问题，能有效降低管路运行时的振动和噪音。
