四轴加工中心用铝合金零件多工位加工夹具

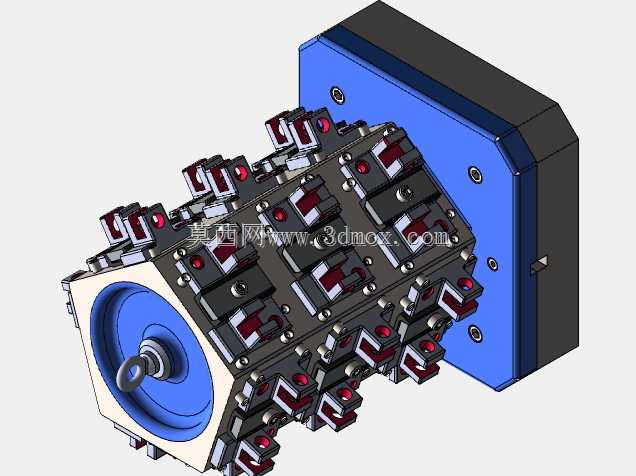

这款夹具针对铝合金foundry类零件的批量加工需求开发，适配带X/Y/Z/B四轴联动功能的立式加工中心使用，可在单次装夹周期内完成多件同规格零件的多面加工工序，大幅减少重复装夹带来的定位误差与辅助工时损耗。从结构布局来看，夹具主体采用正多边形棱柱式基体设计，各立面均匀布置独立装夹单元，每个装夹单元配套独立的压紧组件与定位基准面，可实现零件的快速定位与可靠夹紧，压紧元件采用快换式结构，磨损后可单独更换无需拆解整组夹具。基体与机床四轴转台的连接端设置标准法兰接口，法兰端面加工有定位止口与螺栓过孔，可直接匹配市面主流规格的四轴转台安装端面，安装时通过止口保证同轴度，拧紧连接螺栓即可完成夹具与转台的刚性连接，无需额外制作过渡连接盘。夹具尾端设置标准吊环安装孔，可配合吊环螺钉完成整组夹具的吊装转运，适配车间常规起重设备的吊装作业需求。在装夹逻辑设计上，每个装夹位的定位面均贴合铝合金foundry零件的毛坯铸造基准设计，避开零件的待加工区域，保证加工过程中刀具路径无干涉，压紧点选择在零件刚性较好的实体部位，避免夹紧力导致薄壁铝合金零件产生装夹变形。多工位的布局设计可让四轴转台在单次分度旋转过程中，依次完成各工位零件对应面的加工，无需中途停机拆装工件，单批次加工的工件装夹辅助时间可压缩60%以上。夹具的外露功能部件均做了防切削液、防铝屑侵入的结构设计，压紧组件的活动部位设置防尘挡屑结构，可减少加工过程中铝屑进入运动副造成的卡滞问题，日常维护仅需定期清理表面积屑、加注润滑脂即可保证长期稳定运行。整体结构的刚性经过切削工况校核，可承受铝合金高速铣削过程中的切削力冲击，加工过程中无明显振刀风险，可稳定保证零件的加工尺寸一致性与表面质量。
