立式角向钻孔加工专用夹具结构

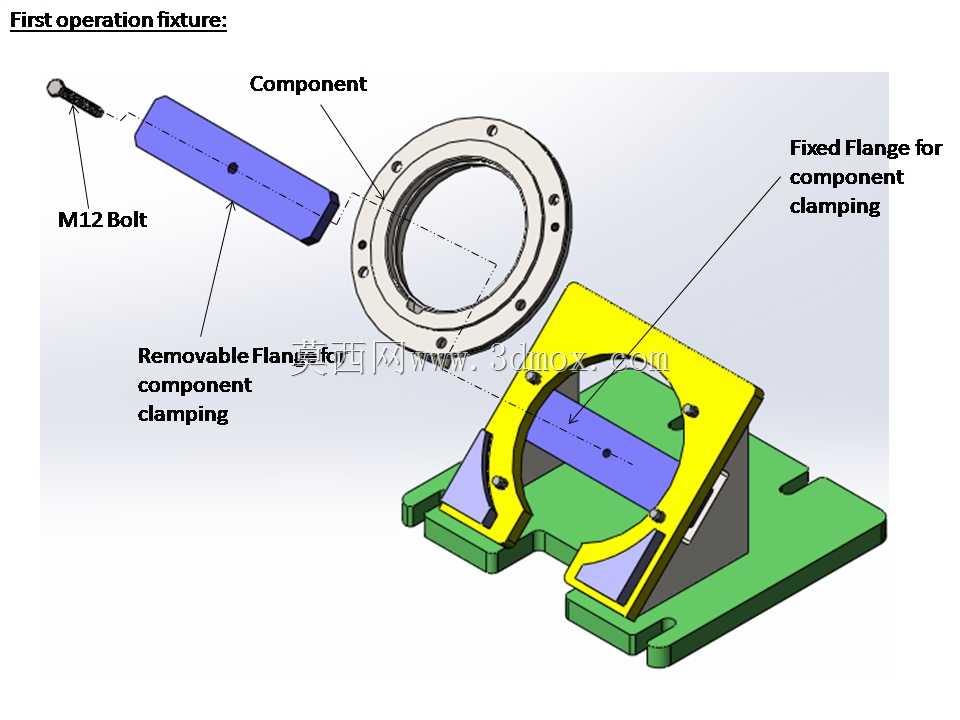

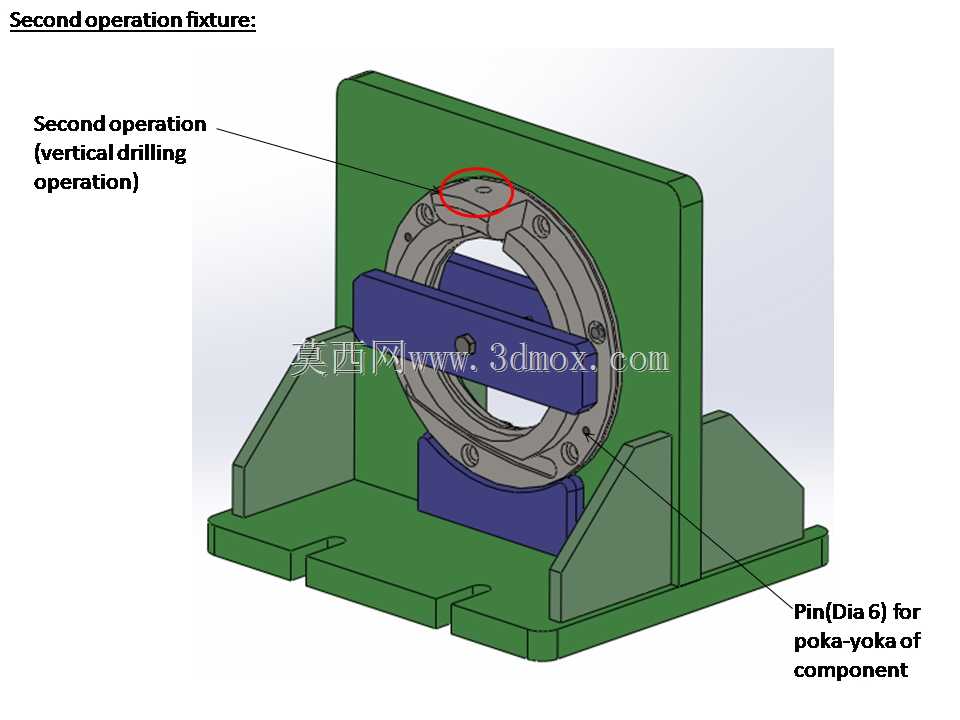

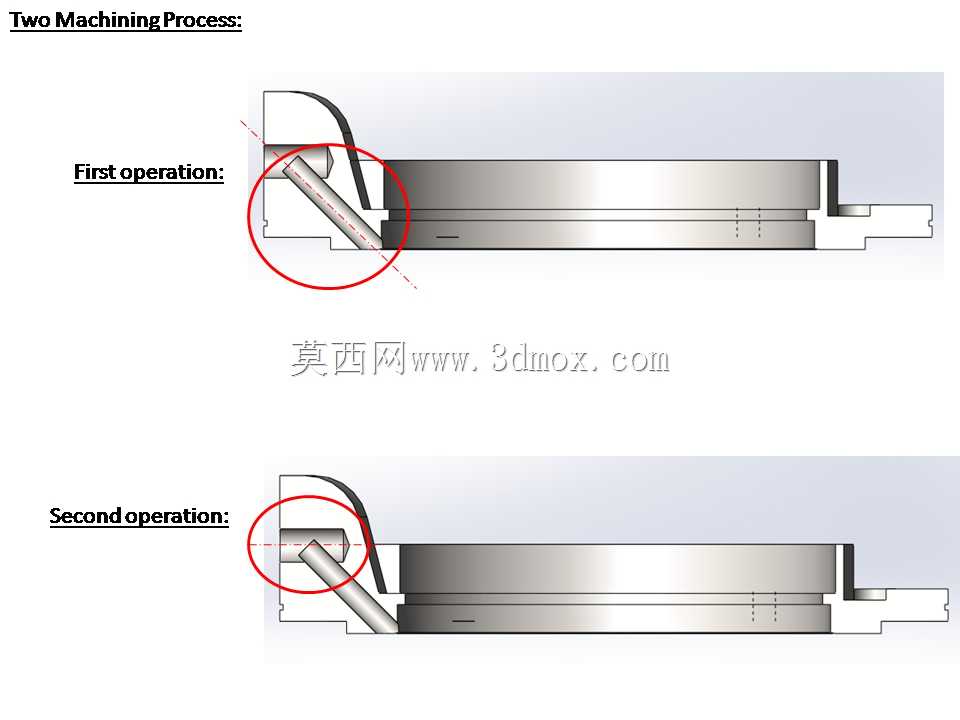

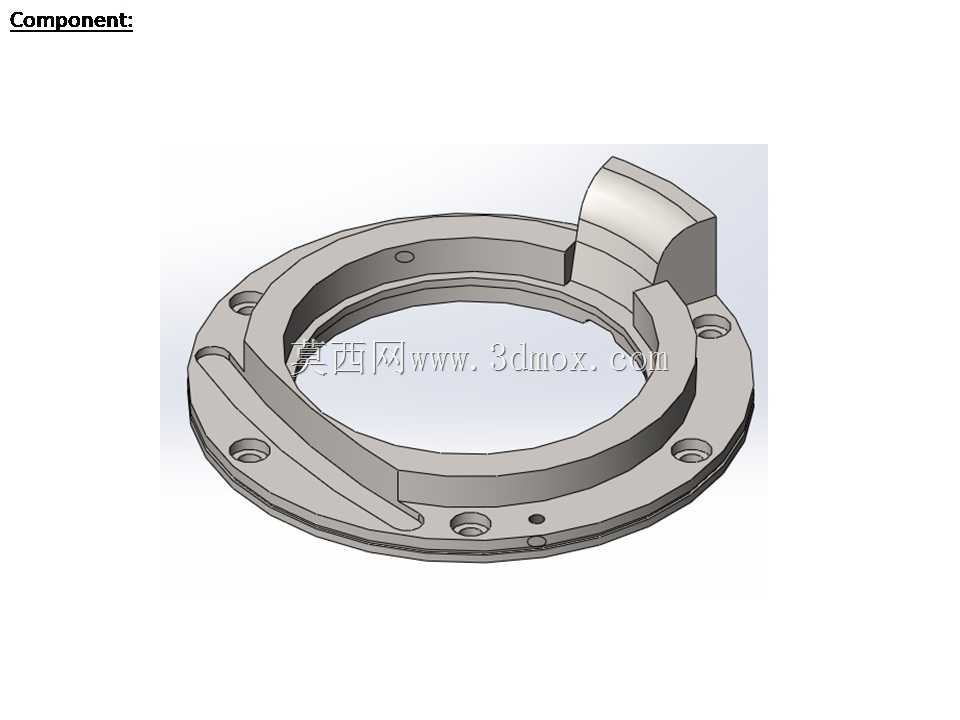

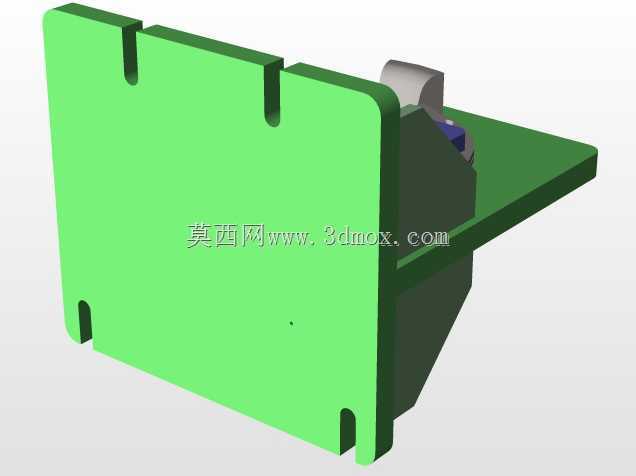

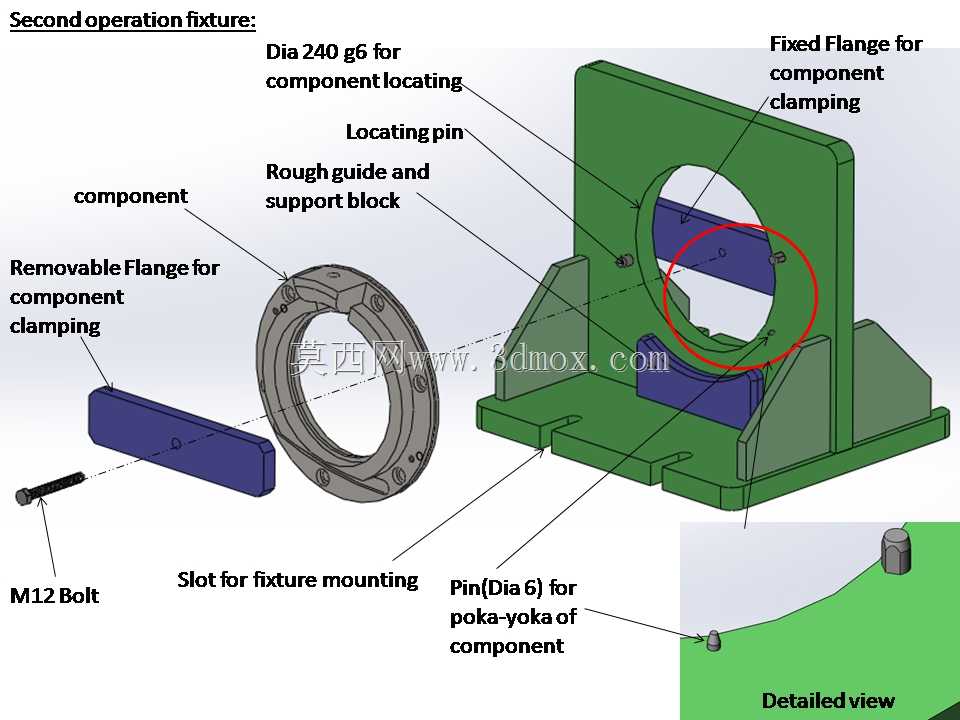

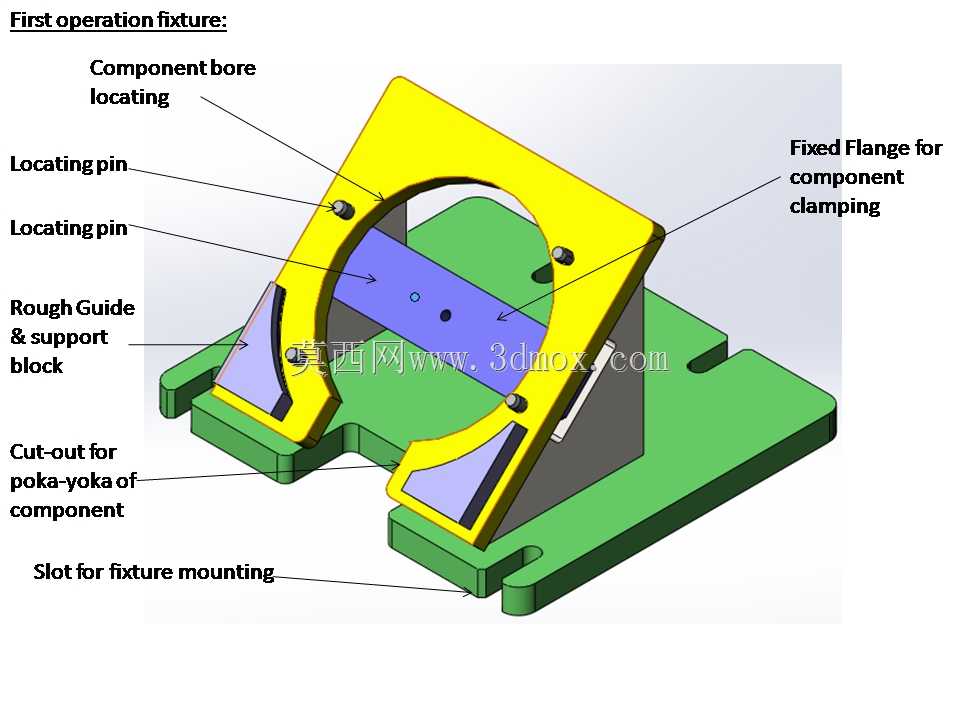

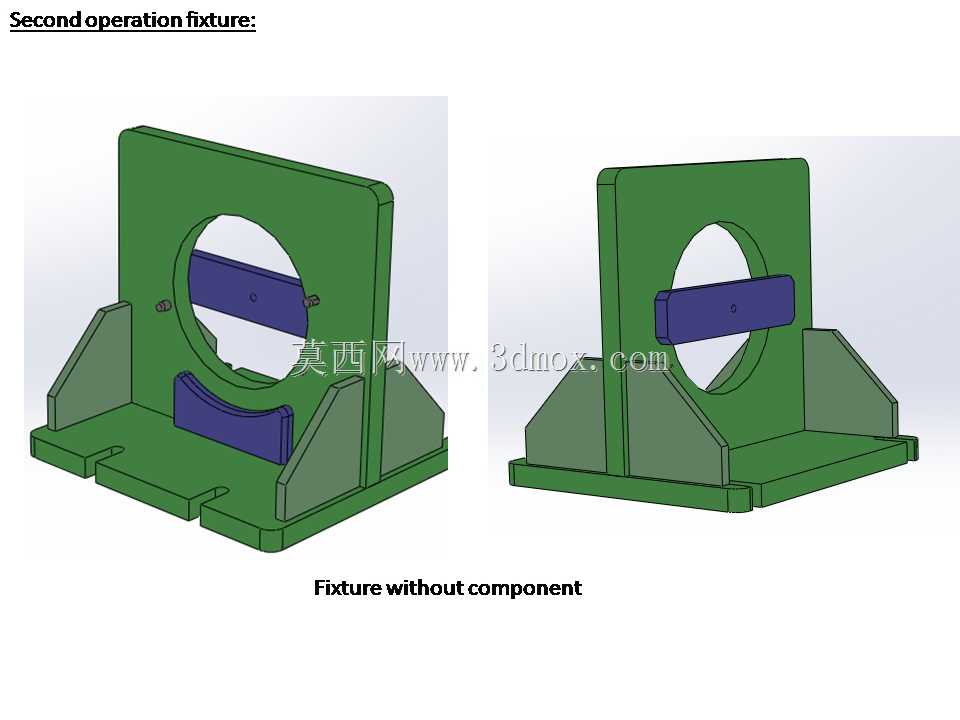

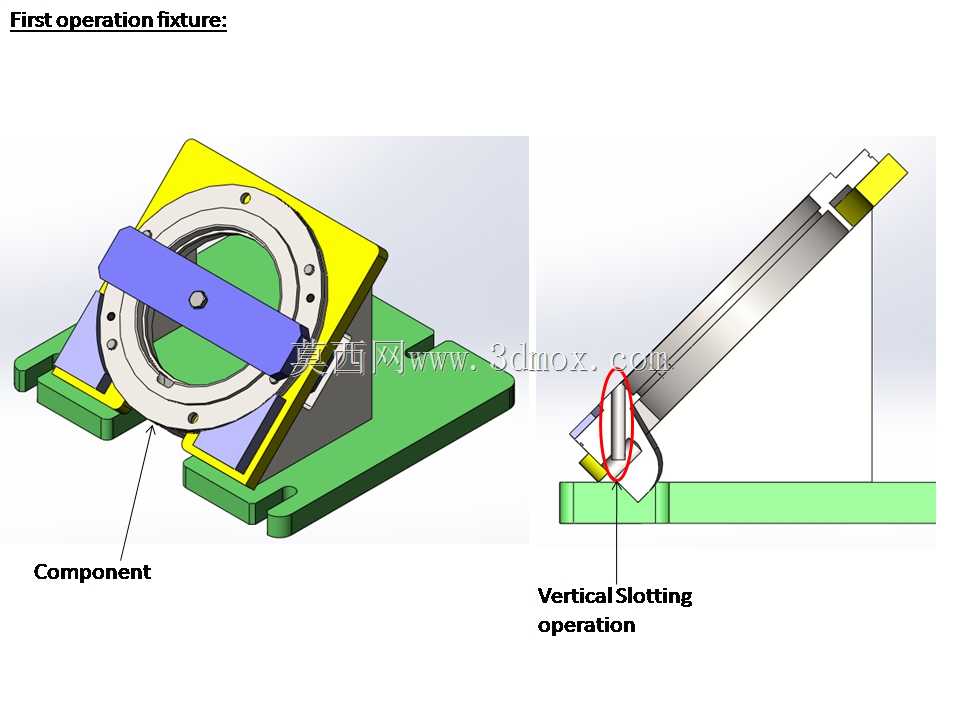

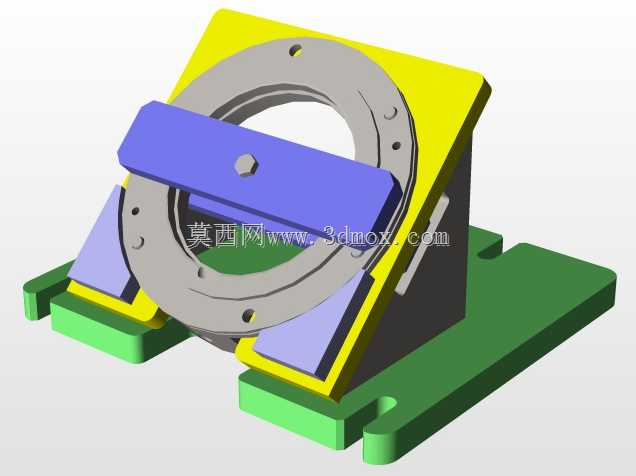

在盘类回转零件的二次机加工工序中，角钻类夹具的核心作用是解决垂直方向孔位加工时的装夹定位精度问题，这类夹具常部署在立式钻床、加工中心的工位上，针对已完成内孔、外圆粗加工的盘类工件，完成径向垂直孔的钻削工序，避免二次装夹带来的形位公差超差。这套夹具的底座采用带定位槽的板式结构，槽宽匹配机床工作台的T型槽规格，安装时可通过T型螺栓直接锁紧在工作台面，无需额外制作过渡连接板，底座两侧设置的三角形加强筋与立式支撑板连为一体，抵消钻削过程中产生的径向切削力，避免支撑板受力后出现后仰形变，保障钻孔位置的垂直度。中间的环形定位座是夹具的核心定位部件，其内孔尺寸与工件外圆采用间隙配合，配合公差控制在H7/g6区间，既保证工件可以顺利装入，又能限制工件的径向窜动，环形座上均匀分布的锁紧螺钉可从圆周方向压紧工件外圆，避免钻削时工件跟转。设计时特意加入了直径6mm的防错销结构，对应工件上已加工完成的预制孔位，只有工件角度摆放正确时才能完全装入定位座，从根源上避免工人装夹时出现角度反向的问题，杜绝批量废品的产生。立式支撑板上方的钻套导向位置正对工件待加工孔位，图中标注的第二工序垂直钻削位置，就是钻套引导钻头进给的区域，钻套与支撑板采用过盈配合安装，磨损后可快速更换，无需拆解整个夹具。夹具的蓝色压紧块分为上下两组，下支撑块托住工件下端面，上压紧块从环形座的中空位置伸出，压紧工件的内孔台阶面，配合圆周锁紧螺钉形成多点压紧，避免钻削时工件出现轴向窜动。整套夹具的外形轮廓控制在紧凑范围内，安装时不会超出机床工作台的行程边界，工件装卸时只需松开上压紧块和圆周螺钉，对准防错销放入即可完成装夹，单工件装夹耗时可控制在十秒以内，适配批量盘类零件的角向钻孔加工需求，加工出的孔位与工件基准面的垂直度、孔位位置度均可稳定满足IT7级精度要求，无需后续二次修配。
