履带式多关节工业机械臂三维设计作品

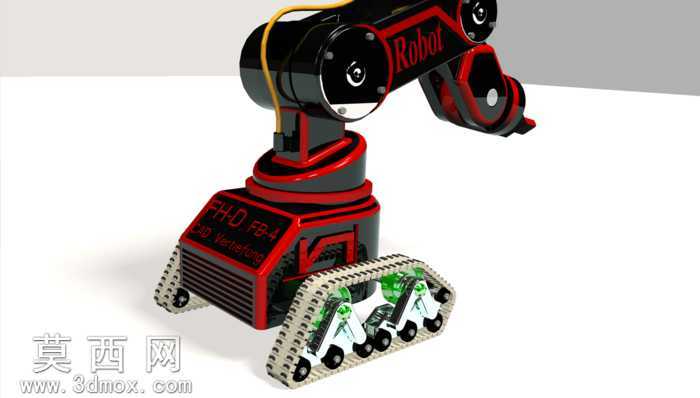

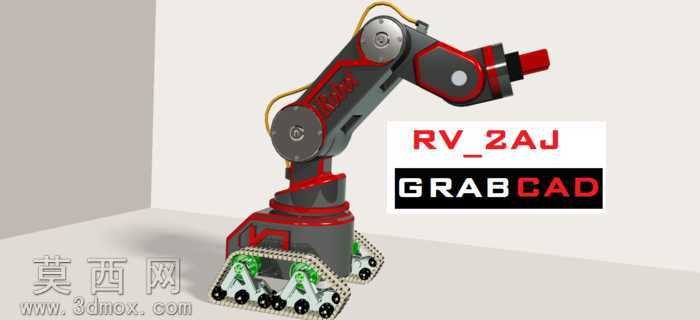

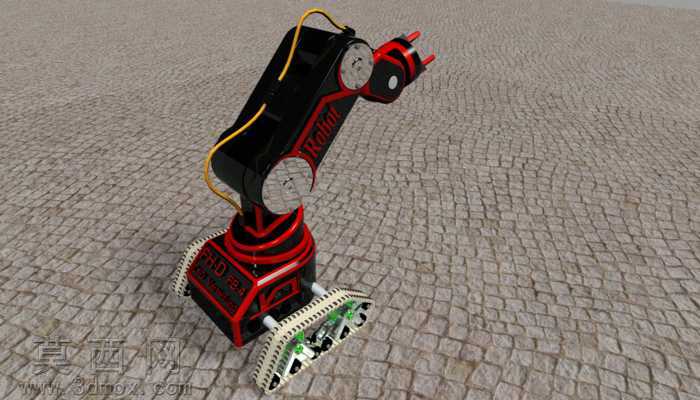

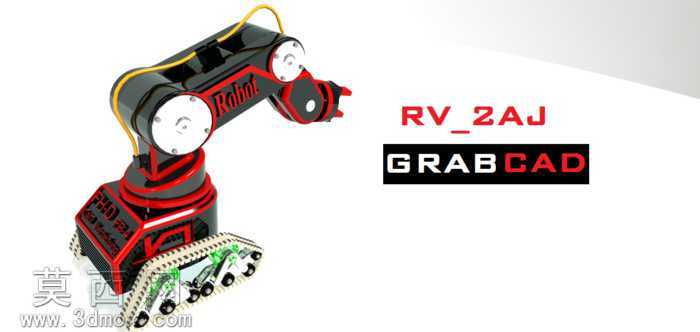

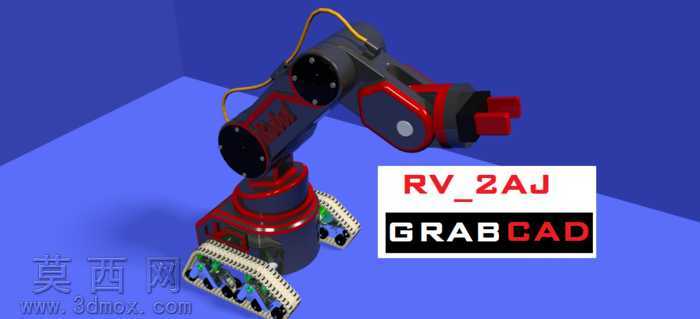

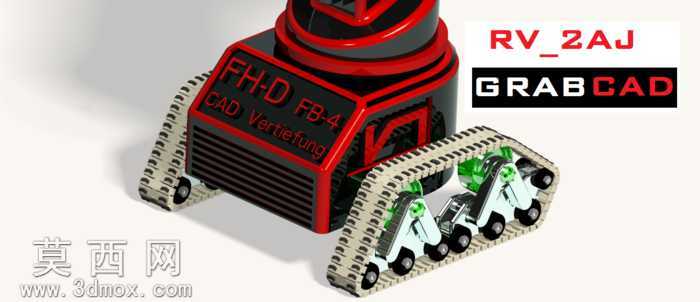

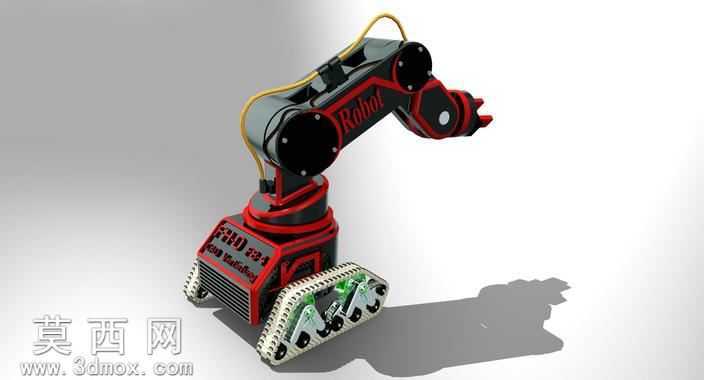

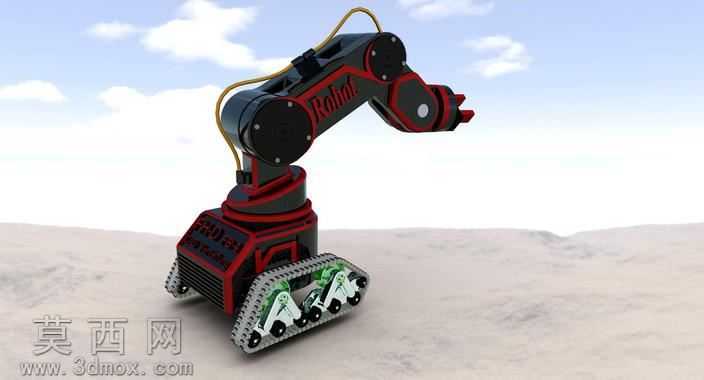

本作品为履带移动构型的多关节工业机械臂三维设计，整体采用Pro/Engineer Wildfire平台完成全参数化建模，建模过程严格遵循机械设计的装配约束逻辑，从底层零件到顶层装配体均保留完整的参数化特征树，可支持后续的结构修改、运动仿真与工程图导出工作。模型外观采用红黑撞色的工业设计风格，在三维渲染阶段针对不同部件赋予了差异化的材质属性：机械臂主体的金属结构件赋予哑光磨砂金属材质，还原铸铁构件的厚重质感；关节处的装饰线条与末端执行器赋予高光亮面红漆材质，强化视觉层次；履带部分的橡胶履带块赋予高摩擦哑光橡胶材质，负重轮、导向轮等行走部件赋予抛光金属材质，管线部分赋予半哑光黄色塑胶材质，通过光影渲染真实还原各部件的材质质感。结构设计上，该机械臂参考三菱小型机械臂的传动逻辑进行全新优化，底座采用履带式移动底盘替代传统固定基座，底盘配置多组负重轮与导向轮，履带张紧结构完整还原，可适配非平整工作面的移动作业需求；臂体部分采用多关节串联构型，大臂、小臂、腕部的旋转关节均预留了传动件安装空间，关节处的连接法兰、紧固件均按标准件参数建模，臂身内部预留了线缆走线通道，外部的拖链管线完整布置，还原真实工业机械臂的走线逻辑；末端执行器采用柱状快换接口设计，可适配不同类型的作业末端。设计过程中针对各关节的运动限位进行了结构校核，避免运动干涉问题，各转动副的配合间隙按工业装配公差设置，既保证结构的紧凑性，也预留了合理的装配余量，整体模型结构完整，细节还原度高，可用于机械原理教学、移动作业机器人方案展示、非标自动化设备方案参考等场景。
