多自由度关节型机械臂robo机构设计

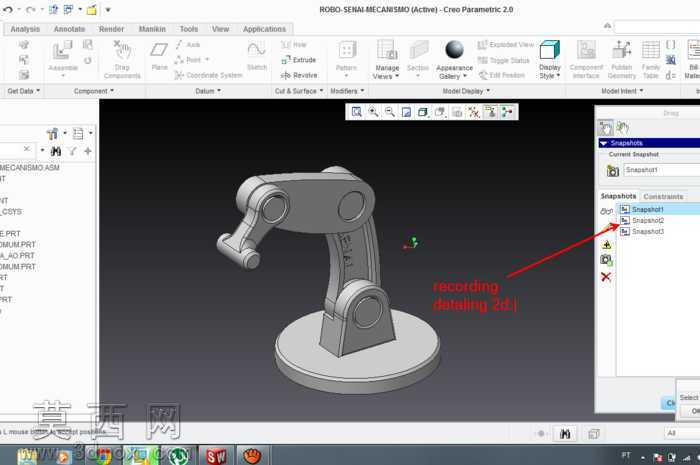

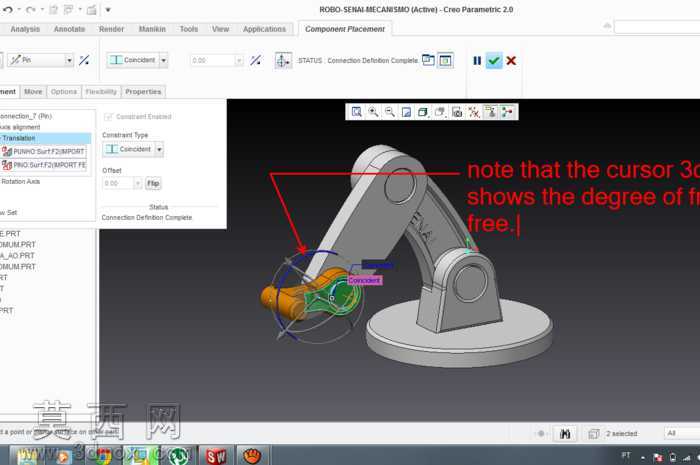

本作品为多自由度关节型机械臂机构的三维建模成果，建模过程依托Creo Parametric平台完成参数化搭建，最初的设计逻辑参考了Solidworks环境下的senai osasco机械臂方案，通过参数迁移与适配完成了全结构的复刻与优化。建模阶段首先完成基座部件的搭建，采用圆盘式落地基座结构，通过拉伸、旋转特征构建基座的实体轮廓，对基座与大臂连接的回转支承位置做了精准的尺寸约束，保证基座可承载整臂的重量同时实现360度水平方向回转。大臂构件采用一体化折弯式结构设计，建模时通过扫掠、拔模特征构建大臂的流线型轮廓，对大臂两端的铰接孔位置做了同轴度约束，分别匹配基座回转台与小臂连接轴的装配公差，大臂的壁厚做了均匀化处理，在保证结构强度的同时控制整体重量。小臂与末端执行器的连接部分采用多轴铰接结构，建模时对每个转动副的旋转范围做了参数化定义，通过软件的机构运动仿真模块可直观展示各关节的自由度极限，图中展示的3D光标标注正是用于指示关节的自由转动角度范围，可清晰观察末端执行器的运动可达域。材质渲染阶段，对基座、大小臂构件赋予哑光灰色金属材质，模拟铸铁机架的质感，对末端执行器的夹持部分赋予亮橙色工程塑料材质，区分功能部件的属性，对铰接位置的转动轴赋予金属光泽材质，突出运动副的结构位置。整个装配过程采用组件放置的约束方式，依次完成销连接、刚性连接、圆柱连接的约束定义，保证各部件之间无干涉、运动顺滑，所有特征均保留参数化属性，可通过修改关键尺寸快速调整臂长、关节转角范围等核心参数，适配不同的作业场景需求。机构的传动逻辑采用关节内置驱动的设计思路，每个铰接位置预留了驱动元件的安装空间，可后续适配伺服电机、减速器等标准传动部件，整体结构紧凑，运动路径灵活，可应用于工业分拣、物料搬运等典型的自动化作业场景，建模过程中对所有配合面做了公差适配，保证虚拟装配的精度符合实际加工的装配要求。
