多夹点快换软钳口夹持组件结构

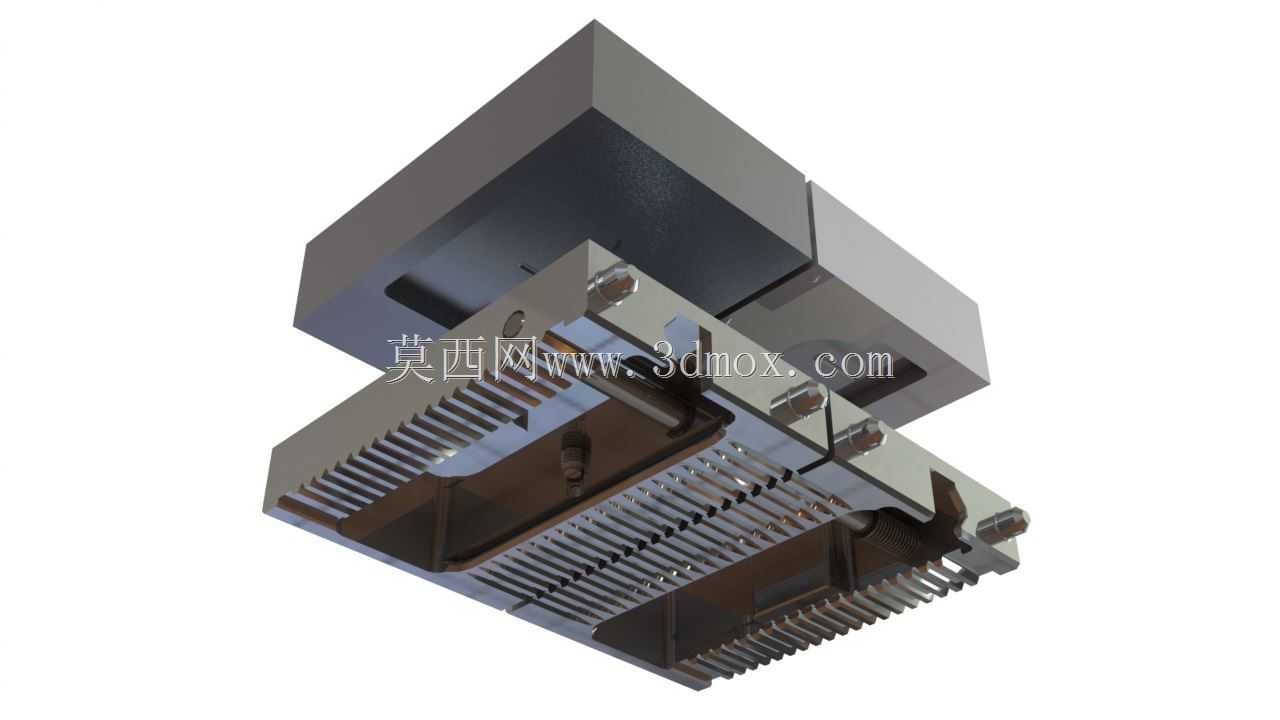

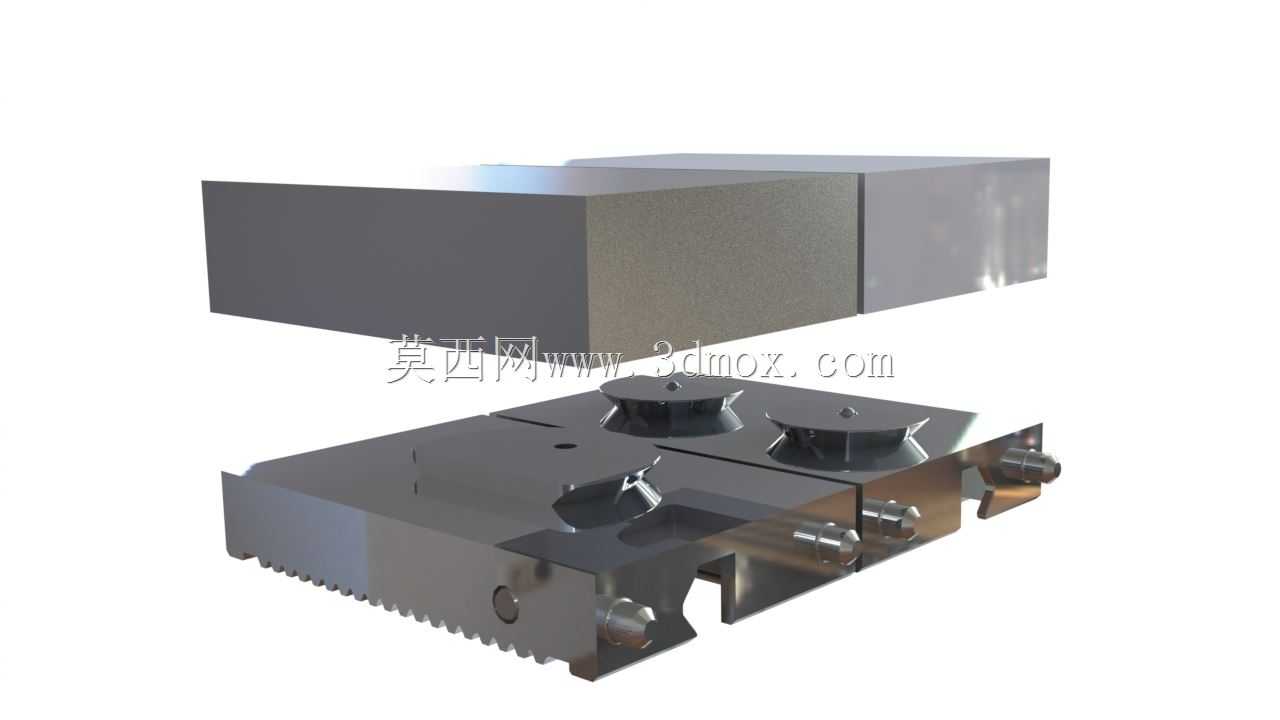

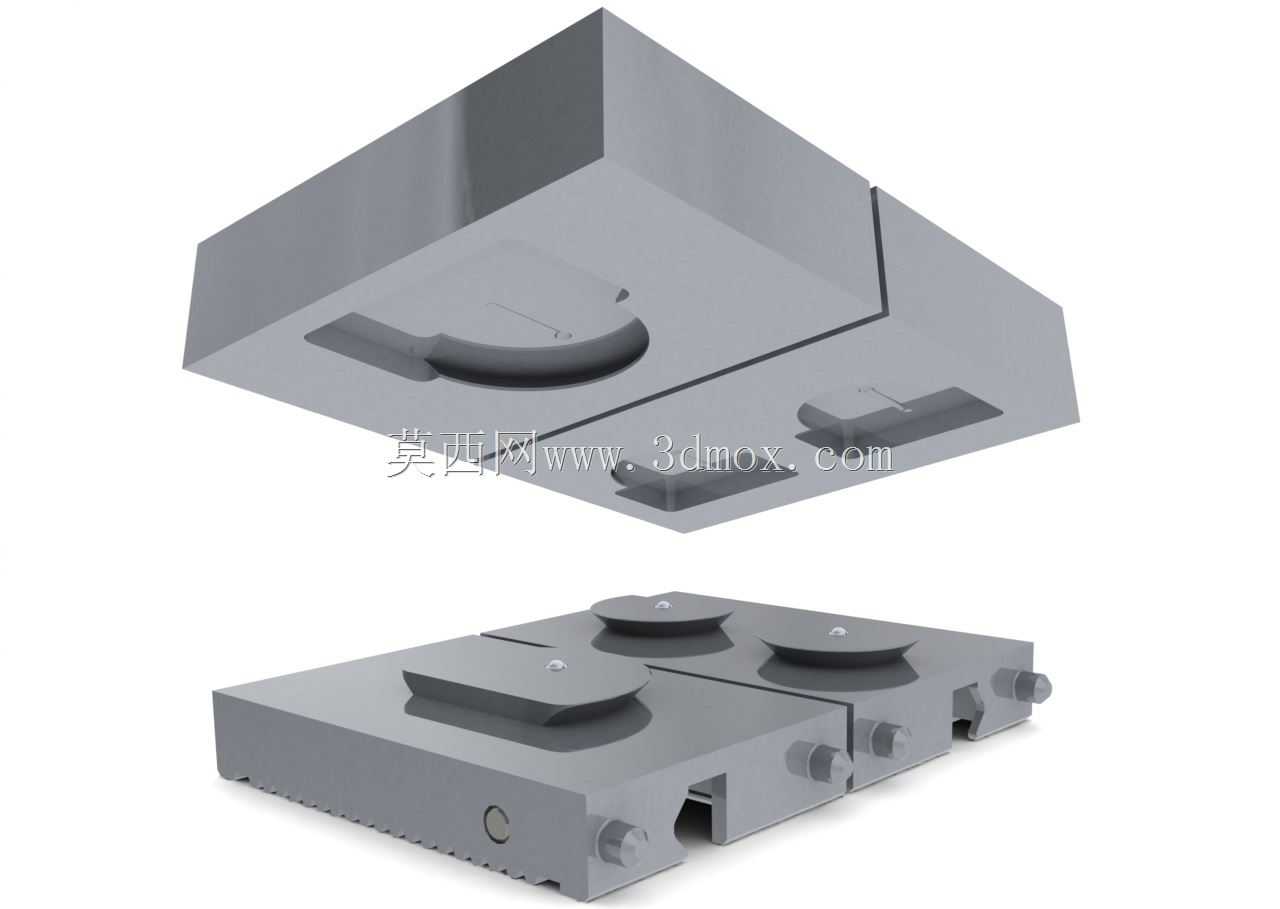

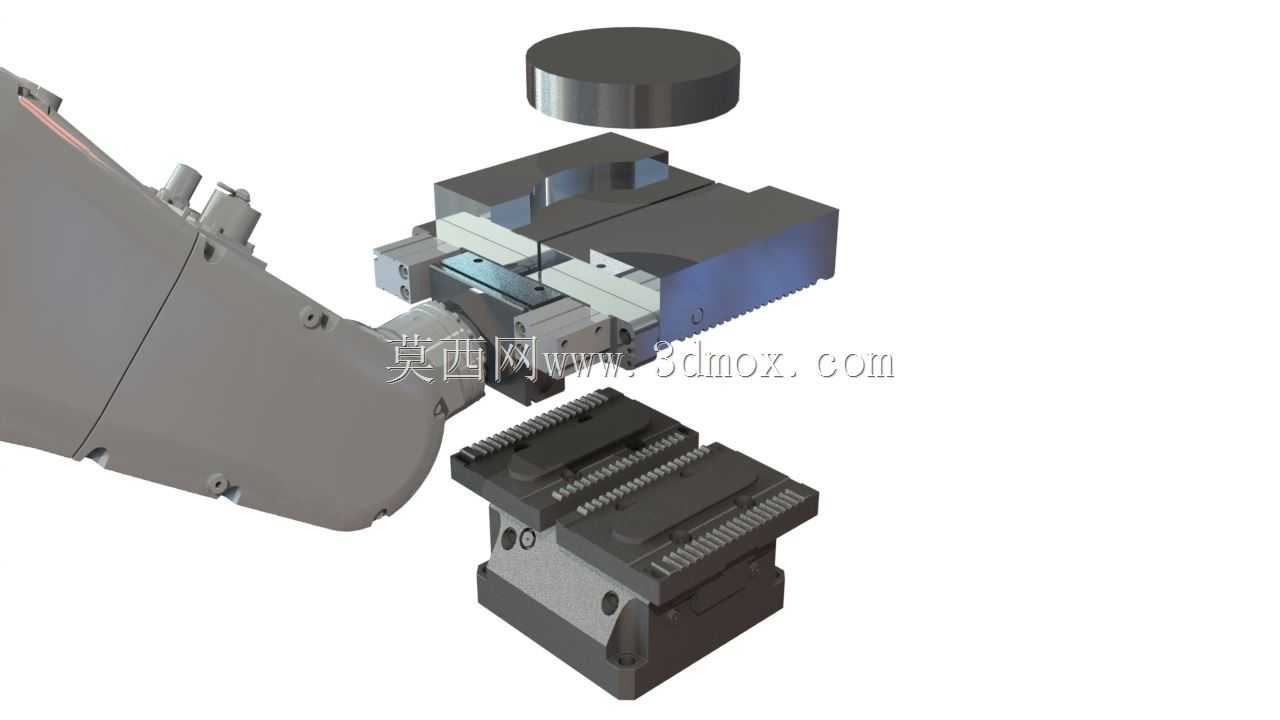

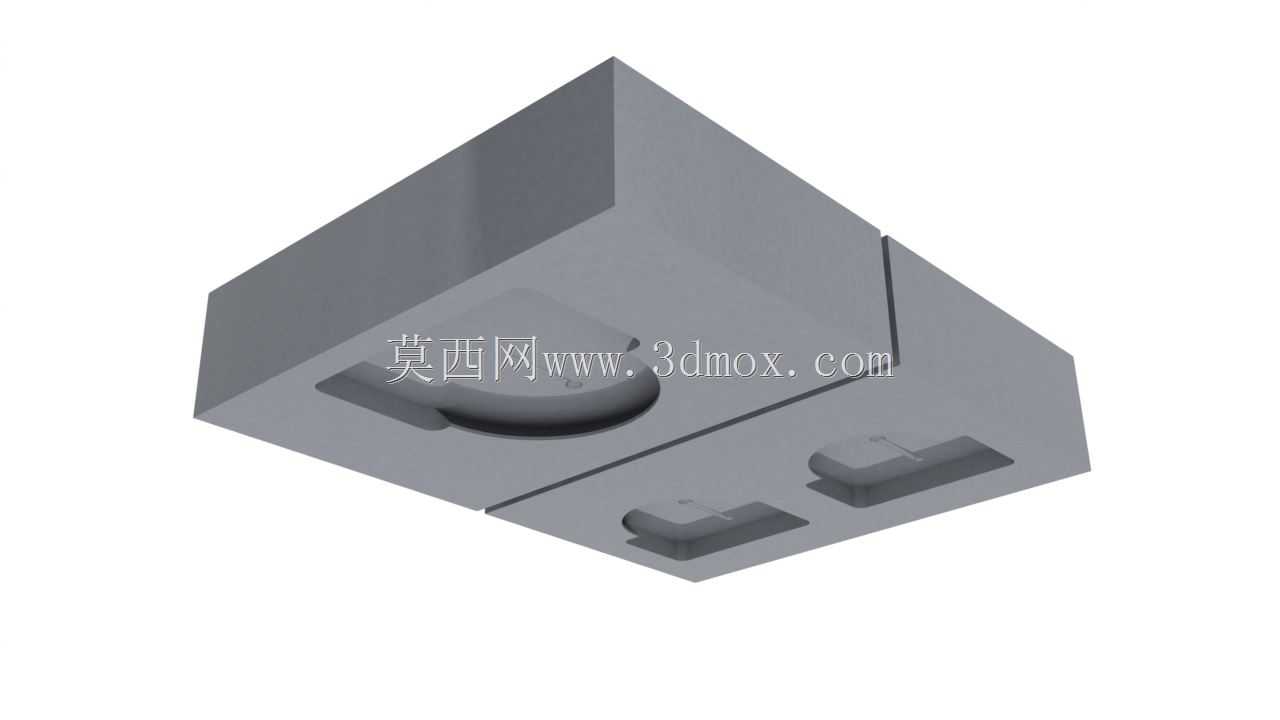

这套多夹点软钳口组件，主要适配加工中心、自动化上下料工位的夹持需求，在精密零件加工、机器人上下料夹持场景中，能解决传统硬钳口易夹伤工件表面、换型调试时间长的痛点。整套组件包含固定钳口单元、可旋转钳口单元、旋转钳口装配组件以及快换顶部夹持块，不同单元可根据加工工件的外形、夹持受力需求灵活组合。从结构设计来看，固定钳口侧采用基准定位面设计，安装时可直接贴合虎钳基体的定位台阶，重复定位精度控制在0.02mm以内，无需每次装夹都打表找正，能大幅缩短工位换型的准备时间。旋转钳口单元内置回转定位结构，可根据工件的异形轮廓调整夹持角度，最大支持15度的角度偏转，适配带斜面、异形轮廓的零件夹持，避免传统平口钳夹持异形件时接触面积不足、夹持力不均导致的工件翘起、加工振刀问题。快换顶部夹持块采用燕尾槽加锁紧销的固定方式，更换不同齿形、不同夹持面的软爪块时，只需拔出锁紧销即可完成拆卸，单块更换时间不超过30秒，软爪块的夹持面设计有细密的防滑齿纹，齿纹深度0.8mm，既能保证足够的夹持摩擦力，又不会在铝件、铜件等软质工件表面留下过深的夹痕，适合精密零件的精加工工序夹持。安装边界方面，整套组件适配标准6寸机用虎钳的安装尺寸，基体总长度185mm，宽度方向与虎钳导轨宽度匹配，安装时无需对原有虎钳进行改造，直接替换原有硬钳口即可使用，固定钳口与旋转钳口的闭合行程为0-120mm，可覆盖该尺寸范围内绝大多数常规零件的夹持需求。在自动化加工场景中，这套钳口组件可配合机械臂的上下料动作，旋转钳口的偏转角度可预设定位，配合气动锁紧结构能实现自动夹持、自动松夹，无需人工手动调整钳口位置，适配无人化加工单元的连续生产需求。夹持块的软质基体采用45号钢表面做镀硬铬处理，夹持接触面可根据加工需求更换尼龙、铜质等不同材质的垫片，进一步降低工件表面夹伤的概率，针对薄壁类零件，还可更换带仿形轮廓的定制夹持块，增大夹持接触面积，减少薄壁件的夹持变形。整套结构的受力路径经过优化，夹持力从锁紧机构传递到钳口基体时，通过加强筋结构分散受力，避免长期大夹持力使用导致钳口变形，延长组件的使用寿命。
