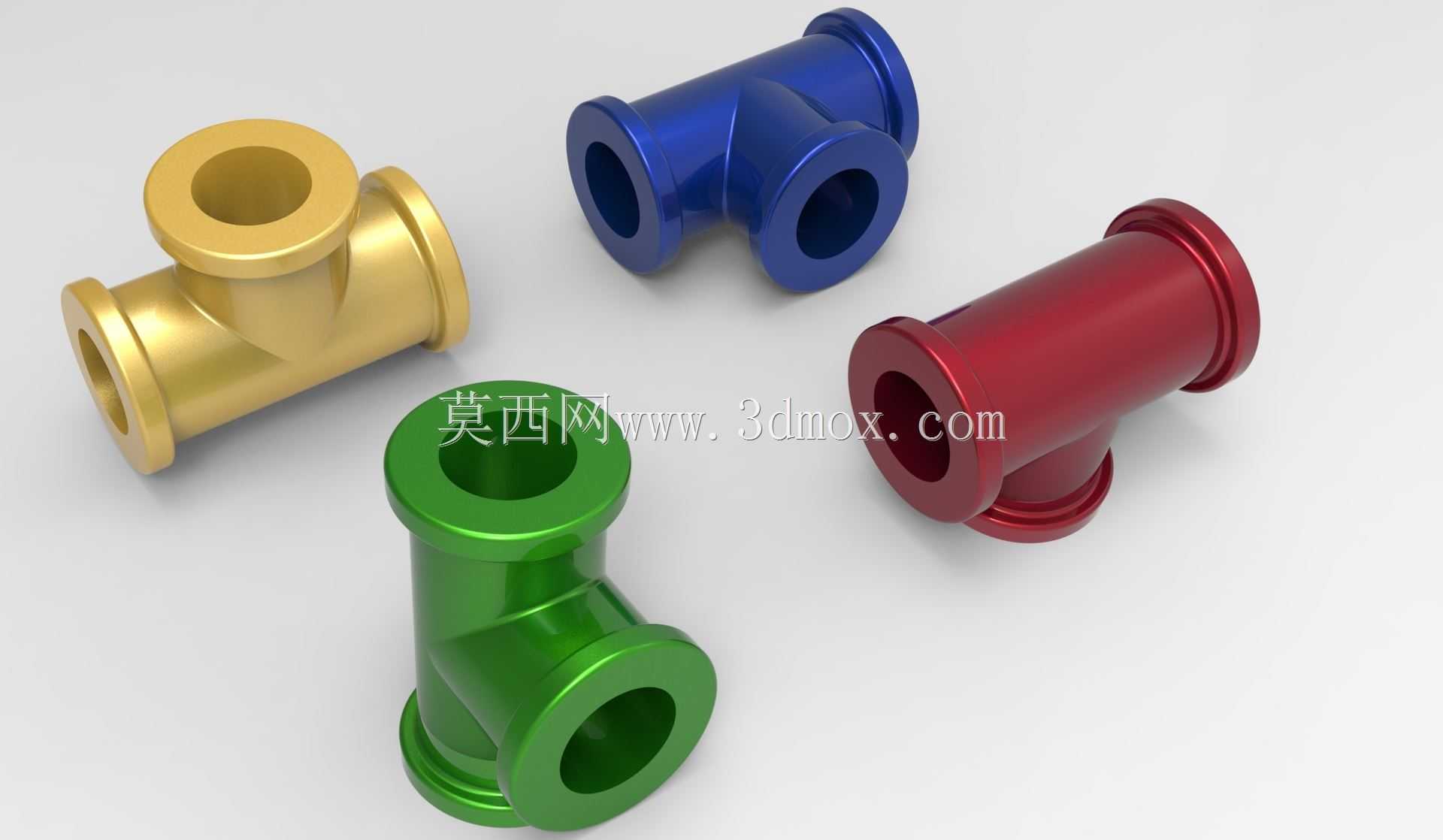

多色等径T型管道三通接头结构设计

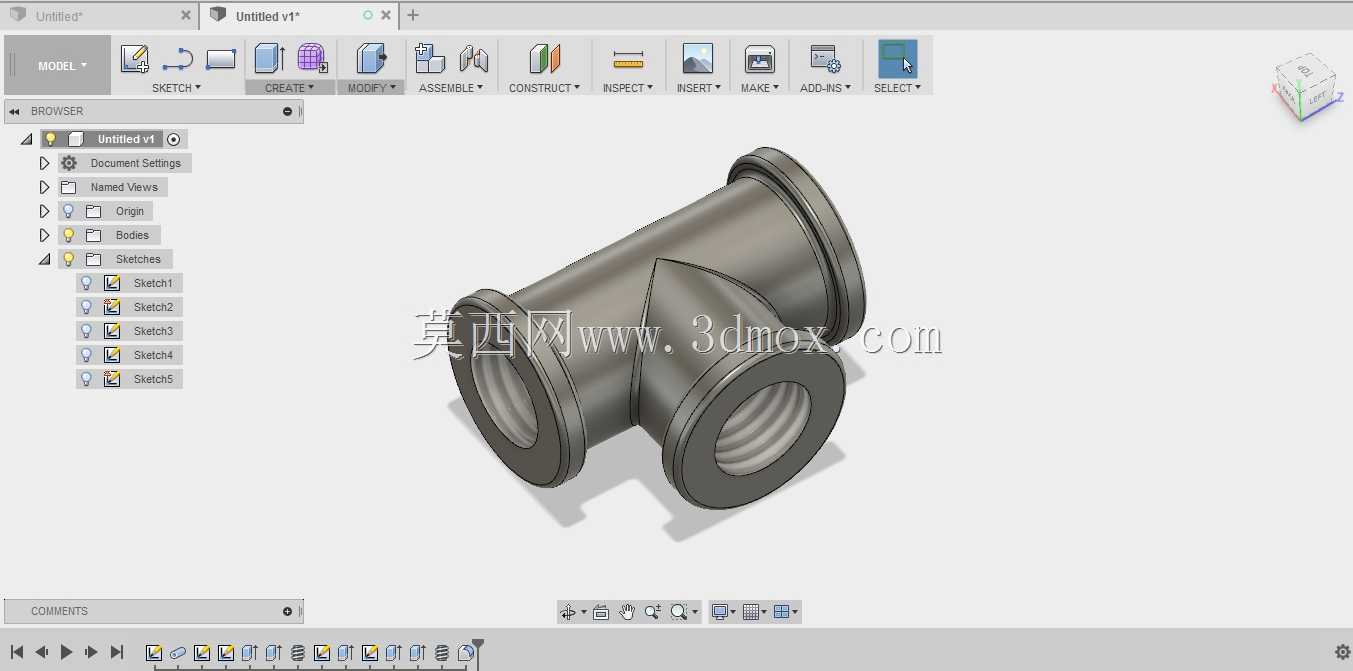

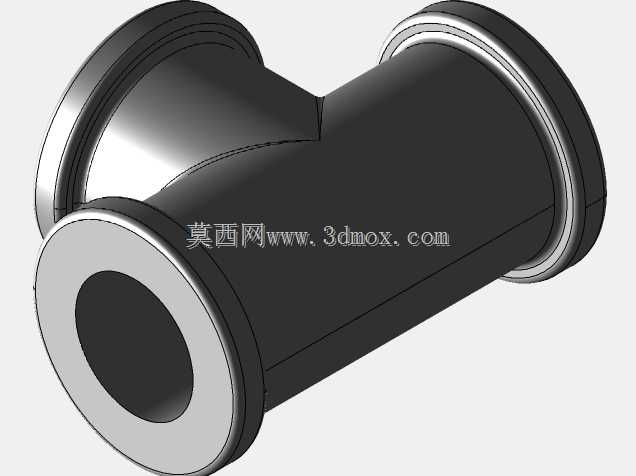

这类T形三通接头是流体输送管路系统里的核心分流连接件，日常在民用给排水、化工介质输送、气动控制回路、小型液压支路、暖通循环管路里都能见到它的应用场景，核心作用是在管路直线走向的基础上，引出一条垂直方向的支路，实现单路输入双路输出、或者双路输入单路合流的介质流向切换，不需要额外焊接拼接异形管段，就能快速完成管路的分岔布局，大幅降低现场管路施工的装配难度。从结构设计逻辑来看，这款接头采用等径通径设计，三个连接端口的内径尺寸完全一致，能保证分流或者合流过程中介质的通流截面不会发生突变，减少介质在接头位置的局部压损，避免输送高粘度流体时出现积料、滞流的问题。三个端口都做了标准的凸缘止口结构，不管是搭配卡箍快装、螺纹旋接还是法兰对接，都能保证连接端面的贴合精度，安装时不需要额外找正对位，只要将相邻管路的连接端对准接头止口推入，就能保证管路的同轴度，不会出现安装错位导致的密封失效问题。接头的转角位置做了大圆弧过渡处理，没有直角锐边结构，一方面能降低流体流经转角时的湍流冲击，减少长期运行过程中介质对接头内壁的冲蚀磨损，延长接头的使用寿命；另一方面圆弧过渡的结构也能降低建模和加工过程中的应力集中，不管是采用金属压铸、注塑成型还是机加工制作，都能避免转角位置出现缩孔、应力开裂的成型缺陷。从安装边界来看，接头的三个端口轴线处于同一平面，垂直端口的轴线与水平段轴线呈90度正交，整体外轮廓没有突出的异形结构，在管路布局时可以直接贴靠安装基面布置，不需要额外预留避让空间，水平段的总长度、垂直段的伸出长度都按照通用管路配件的标准尺寸设计，能和市面上同规格的管路、阀门直接互换，不需要单独定制配套连接件。建模过程中对管壁厚度做了等壁厚处理，整个接头的壁厚均匀一致，能保证承压时各个位置的受力均匀，不会出现局部壁厚过薄导致的承压破裂，也不会因为局部壁厚过厚造成材料浪费。接头的外表面做了光滑圆弧过渡，没有凹槽、死角结构，在输送洁净介质或者需要定期清洗管路的场景下，不会残留介质残渣，方便日常的管路清洁维护。
