汽车排气系统专用检测通止规结构设计

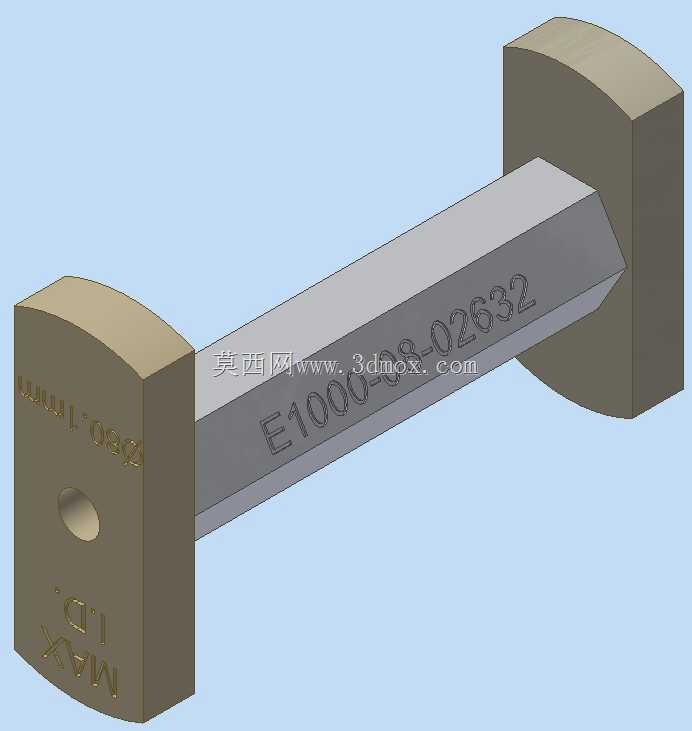

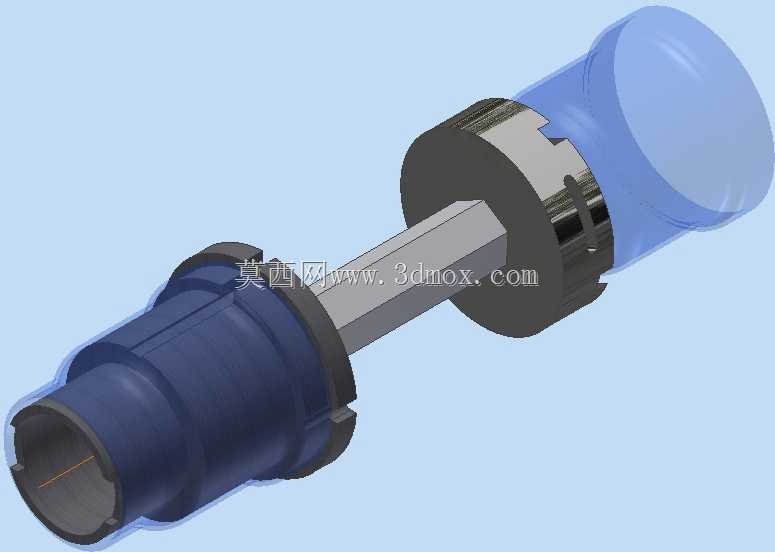

这款检具主要面向汽车排气系统零部件的装配前尺寸校验场景，在排气系统焊装、总装工序的线旁检测环节使用，用来快速判定工件关键配合尺寸是否落在合格公差带内，替代传统卡尺、塞规的多点测量方式，单工位检测耗时可压缩至两秒内，适配流水线快节拍的生产节奏。从结构设计逻辑来看，整体采用同轴分段式布局，手持端做了大直径防滑滚花处理，操作人员握持施力时不会出现打滑偏转，避免检具斜插造成的测量误判；通端与止端的工作段做了明确的长度区分，通端有效测量长度匹配排气系统管件的配合插入深度，止端工作段长度严格控制在3毫米以内，防止误判为深度尺寸不合格。中间的连接轴采用六角截面结构，既可以提升整体抗扭刚度，避免频繁插拔造成的杆部弯曲变形，也能在检具校准的时候方便用扳手夹持固定，不需要额外设计夹持位。两端的限位台阶做了圆角过渡处理，不会在插拔过程中刮伤工件内壁的防腐涂层，这一点针对排气系统不锈钢管件的检测需求做了专门优化——排气系统工件内壁如果出现刮痕，后续高温工况下容易出现应力集中开裂的问题。安装边界方面，这款检具不需要额外的固定基座，操作人员手持即可完成检测，整体长度控制在180毫米左右，最大外径不超过60毫米，在狭窄的线旁工位也能灵活操作，不需要预留大的操作空间。工作段的尺寸公差严格按照被测工件的公差带做了分级设计，通端尺寸取工件孔类尺寸的最小实体尺寸，止端取最大实体尺寸，同时工作表面做了硬质氧化处理，表面硬度达到HV600以上，日常使用中反复插拔上万次也不会出现明显磨损，不需要频繁校准尺寸。在实际产线应用中，这类检具通常会和工位的作业指导书配套放置，新员工经过十分钟简单培训就能准确操作，不会出现人为测量误差，相比通用量具的检测一致性提升明显，能有效避免不合格工件流到下一道装配工序，减少后续排气系统装配时出现的配合间隙过大、密封不严、安装错位等问题。设计过程中还特意做了重量平衡优化，整体重量控制在200克以内，操作人员长时间手持检测也不会出现手部疲劳，适配每班八小时的高频检测作业需求。两端的防护套采用软质透明塑料材质，闲置时套在工作段上，避免存放过程中磕碰造成工作表面碰伤、尺寸超差，同时透明材质不需要摘下护套就能快速区分通端和止端，减少拿反检具的操作失误。
