剪式螺旋顶升千斤顶三维结构设计

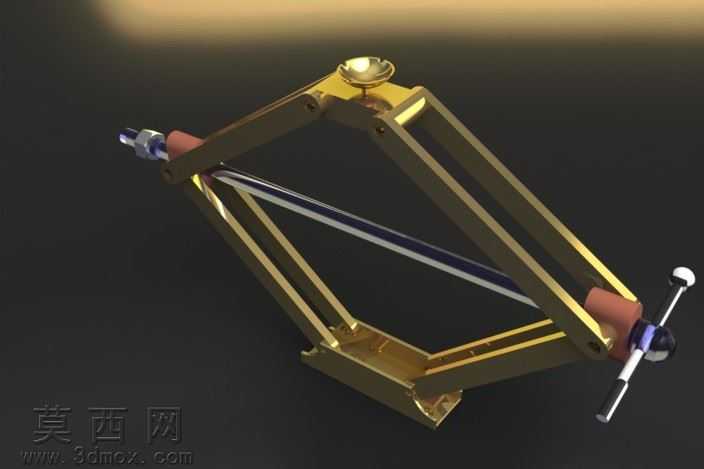

本作品为剪式螺旋千斤顶的三维建模设计，整体采用经典剪式连杆顶升结构，建模阶段先完成核心传动部件的参数化绘制，以梯形螺纹传动副作为核心动力输入结构，先绘制带操作手柄的传动螺杆，螺杆两端设置反向螺纹段，匹配两侧铰接滑块的内螺纹孔，转动手柄时可带动两侧滑块沿螺杆轴向同步相向或反向移动，进而驱动交叉铰接的两组剪臂完成开合动作，实现顶部承托台的升降动作。建模过程中对各铰接位置的销轴、衬套结构做了细节还原，保证各运动部件的装配间隙符合实际机械装配要求，避免运动干涉。材质与渲染阶段，对剪臂、底座、承托台等金属承重部件赋予抛光黄铜材质，调整金属材质的反射率、粗糙度参数，还原金属构件的厚重质感与表面光泽；传动螺杆、操作手柄、销轴等受力传动部件赋予镀铬钢材材质，突出其高强度耐磨的属性；手柄握持位置、铰接滑块缓冲位置赋予暗红色橡胶材质，区分功能部件的同时还原真实产品的材质搭配。渲染时采用暗调影棚布光，主光源从斜上方打亮模型主体，勾勒出剪臂的金属轮廓与结构线条，辅助补光弱化结构暗部的死黑区域，清晰展现各部件的连接关系与结构细节。设计思路上，该千斤顶结构紧凑，收拢状态体积小巧便于收纳，依靠螺旋传动的自锁特性可在任意顶升位置保持稳定承重，无需额外锁止结构，手动操作无需外接动力源，适合车载应急换胎、小型设备顶升移位等场景，建模时严格遵循机械设计的尺寸比例，各铰接点的转动行程匹配实际顶升高度需求，整体结构稳定可靠，还原了手动剪式千斤顶的完整机械结构与运动逻辑，可用于机械结构教学、产品外观展示等场景。
