手动解锁式机械锁定装置结构设计

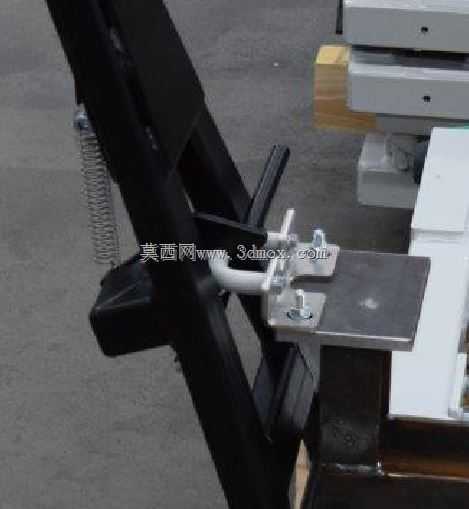

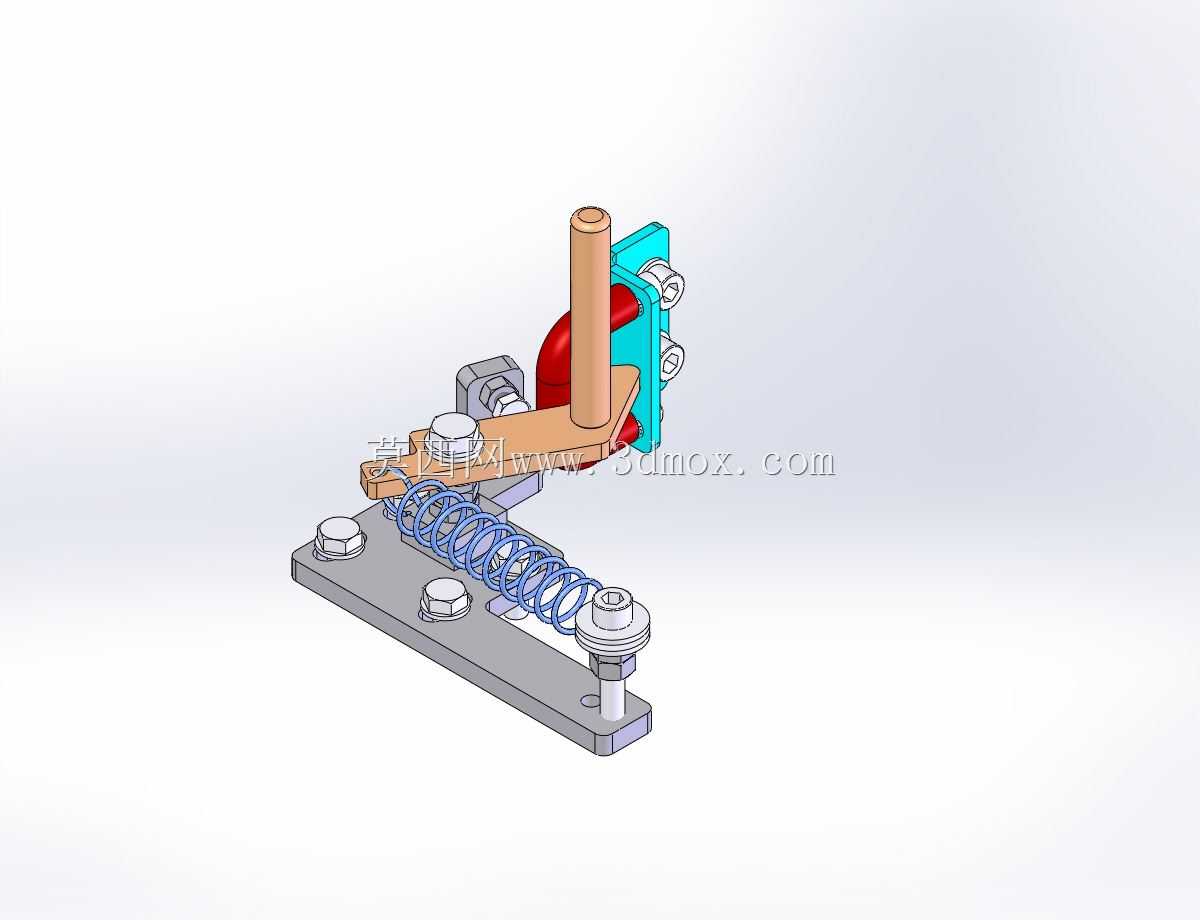

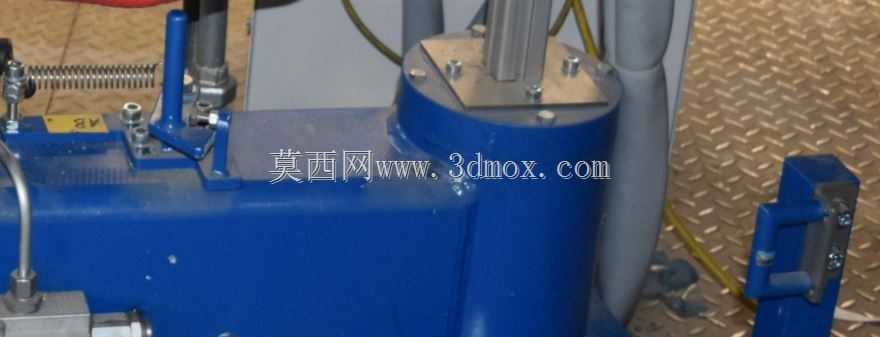

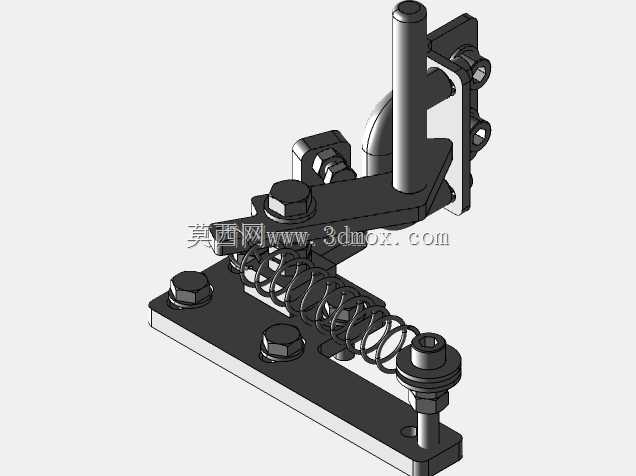

该手动解锁锁定装置多用于需要频繁启闭、且要求锁定状态可靠的工装夹具、小型设备舱门、检测工位定位场景中，日常工况下可保持稳定的锁紧力，避免受设备振动、外力触碰出现意外松脱，需要解除锁定时仅需手动扳动解锁手柄即可完成操作，无需额外借助专用工具，适配单人快速操作的工位需求。从结构组成来看，装置以底部金属安装板作为承载基体，板上预留四个螺栓安装孔，可直接通过标准六角螺栓固定在设备安装基面，安装孔位采用对称排布设计，能抵消锁紧状态下的偏载力矩，避免长期使用后安装基面出现局部变形。锁紧执行部分采用杠杆式扳把结构，扳把转轴处设置耐磨衬套，减少反复扳动带来的磨损量，延长机构使用寿命；复位元件采用圆柱螺旋压缩弹簧，弹簧两端分别抵接在安装板定位凸台与扳把受力端，锁定状态下弹簧提供持续的预紧推力，将扳把端部的锁止块压紧在被固定构件的限位槽内，锁止块接触端面做了小角度倒角处理，锁紧过程中可自动导正对位，避免出现卡滞问题。解锁操作端设置了绝缘材质的握持套，即便在设备周边存在少量油污的工况下，操作人员扳动时也不易打滑，扳把的转动行程做了机械限位，最大转动角度控制在35度以内，既保证解锁时锁止块能完全脱离限位区域，又避免弹簧过压缩出现永久塑性变形。装置侧边的安装立板用于和被锁定构件的基座连接，立板上设置两个腰型调节孔，安装时可根据实际装配公差微调立板的前后位置，补偿零件加工带来的尺寸误差，降低装配难度。整套机构的所有外露金属构件均做了发黑防锈处理，适配车间多尘、少量切削液飞溅的使用环境，整体安装边界尺寸控制在较小范围内，不会占用过多设备安装空间，可直接集成在现有小型设备的定位机构中，无需对原有设备基座做大规模改造。设计过程中对弹簧的预紧力做了匹配计算，既保证锁定状态下能承受额定的横向拉扯力不会松脱，又确保手动扳动解锁时的操作力控制在成年人单手握力舒适区间内，不会出现解锁费力的问题；锁止块与被锁定件的接触位置做了淬火硬化处理，硬度达到HRC40以上，避免长期反复锁紧解锁过程中接触位置出现压痕、凹坑，导致锁紧间隙变大、锁定可靠性下降。
