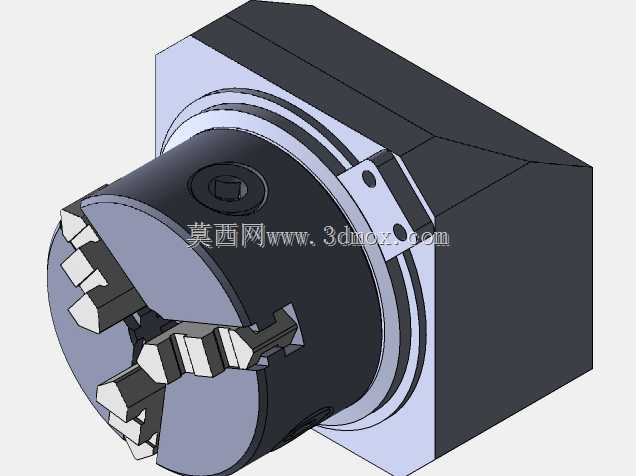

80毫米规格三爪卡盘配套连接底座

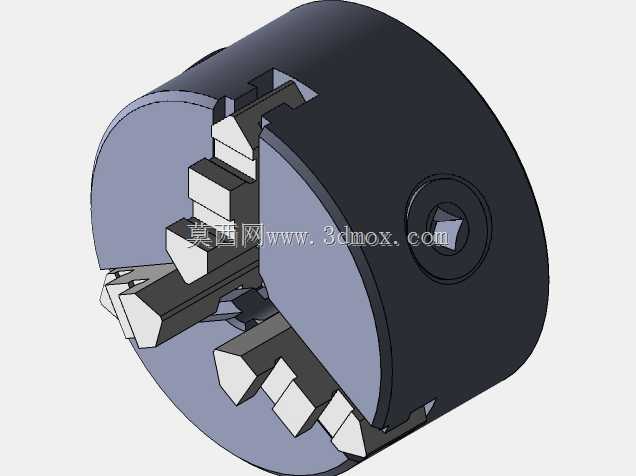

这款卡盘连接底座主要适配直径80mm的三爪自定心卡盘，是小型精密车床、台式铣床、专用钻孔工位以及非标自动化夹持单元中常用的配套安装构件，日常在小尺寸轴类、盘类零件的车削、磨削、分度钻削工序中承担卡盘的定位、承载与固定作用，能有效避免卡盘直接安装在设备工作台面时出现的定位偏差、连接刚性不足问题。从结构设计来看，底座主体采用方块式安装基体，前端设置与卡盘后端止口完全匹配的定位凸台，凸台与基体的同轴度控制在0.02mm以内，保证卡盘安装后回转中心与安装基准面的垂直度满足精加工要求；侧面预留的锁紧块安装位，可通过内六角螺钉实现卡盘与底座的周向锁紧，防止卡盘在重切削工况下出现相对转动，锁紧块的位置经过受力校核，避开了卡盘内部的传动腔，不会干涉卡盘卡爪的调节行程。底座的安装边界经过标准化设计，底部与侧面均设置了符合小型机工装台T型槽间距的安装孔位，既可以直接固定在机床工作台的T型槽上，也能通过过渡连接板安装在分度头、回转工作台的输出端，适配多种安装场景，不需要额外二次加工安装孔位，能大幅缩短工装调试的准备周期。在功能特性上，底座的基体厚度经过刚性验算，在卡盘承受最大夹持力矩时，底座的变形量控制在0.01mm以内，不会因为夹持反力出现基座翘曲，影响零件加工精度；卡盘与底座的连接面采用了卸荷槽设计，能有效减少安装面平面度误差带来的卡盘回转精度损失，即使安装基准面存在轻微的平面度偏差，也能保证卡盘的回转跳动满足精密加工要求。实际应用中，这类小规格卡盘底座多用于小型精密零件的批量加工工位，比如仪器仪表的小轴类零件加工、小型五金件的二次加工工位，相比大规格卡盘底座，它的占用空间更小，安装调试更灵活，既可以配合手动三爪卡盘使用，也能适配同规格的气动卡盘，只需要更换对应的连接销钉即可完成适配，不需要更换整个底座，通用性较强。设计过程中还考虑了日常维护的便利性，底座的边角都做了倒角处理，没有尖锐的加工毛刺，安装时不会划伤操作人员，同时底座表面做了发黑防锈处理，在车间多切削液、多油污的环境下也不容易出现锈蚀，能长期保持安装基准面的精度，不需要频繁做防锈维护。
