车轴安装用轴承拉格荣支撑结构

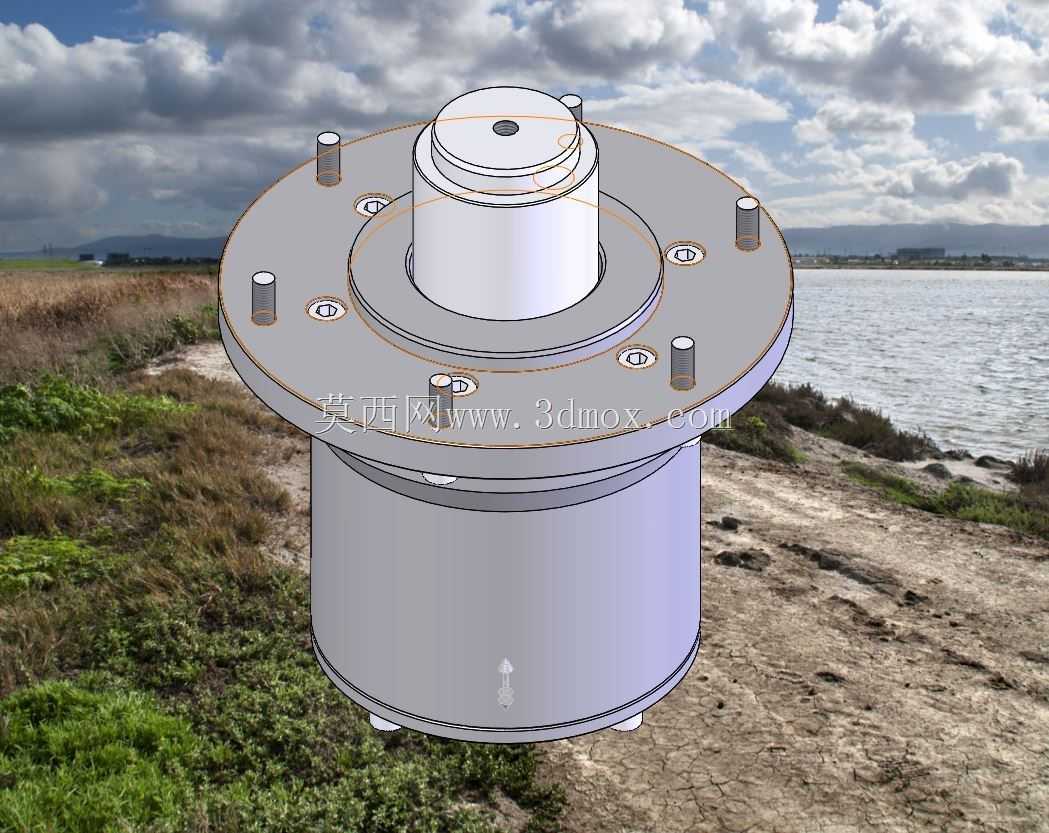

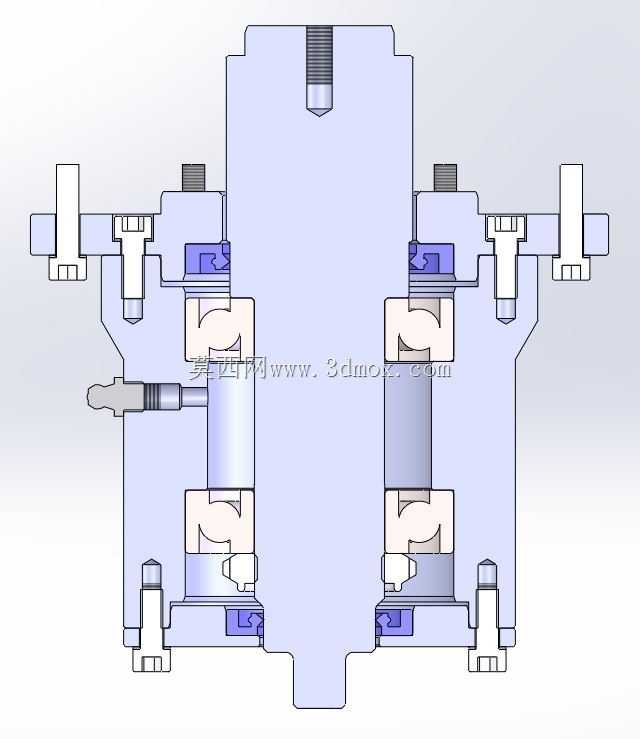

　　在重载旋转轴系的工程应用场景里，这类轴承拉格荣结构是车轴安装环节里承担径向与轴向复合载荷的核心支撑部件，常见于轨道交通走行部、重型工程机械传动桥、精密机床主轴箱的轴系装配环节，核心作用是为旋转轴提供稳定的回转支撑基准，同时约束轴系运行过程中的轴向窜动，抵消传动过程中产生的径向冲击载荷，保证轴上安装的齿轮、联轴器等传动件始终保持精准的啮合同轴度。从结构设计逻辑来看，整个组件采用对称式双列轴承布置方案，上下两组轴承分别承担不同方向的载荷，靠近轴端的密封结构采用多道迷宫式密封设计，能有效阻挡外界粉尘、切削液或者润滑脂泄漏，适配多粉尘、有润滑介质飞溅的复杂工况。安装边界上，整个组件的外壳体采用台阶式定位结构，

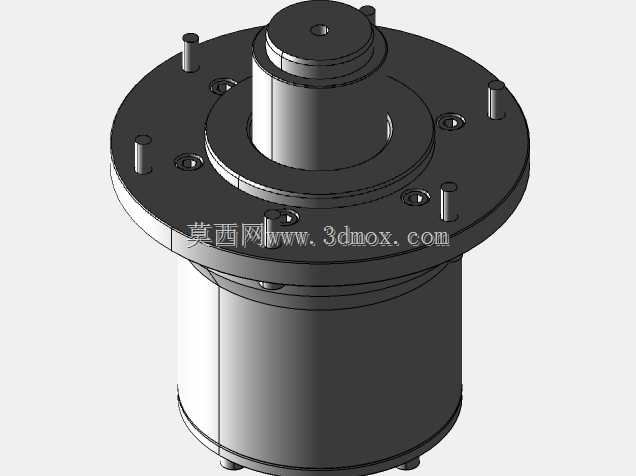

　　外侧的法兰安装边预留了均匀分布的螺栓过孔，可直接通过螺栓固定在设备的机架安装面上，安装时需要保证外壳体定位止口与机架安装孔的同轴度公差控制在0.02mm以内，避免轴系回转时出现偏载导致轴承早期磨损。轴系的穿装通道采用阶梯式孔径设计，不同轴径的配合面分别采用不同的公差等级，与轴承内圈配合的轴颈位置采用k6级过渡配合，保证轴承内圈与轴同步回转无相对滑动，与轴承外圈配合的壳体孔采用H7级间隙配合，方便装配时轴承的压装，同时预留了轴承游隙的调整空间，顶部的紧定螺钉结构可用于调整轴承的预紧力，装配时通过控制螺钉的拧入深度来调整轴向间隙，抵消轴承运转温升带来的热膨胀量，避免轴承出现抱轴故障。两侧的注油通道直接连通轴承滚道位置，

　　可在不拆解组件的情况下完成润滑脂的补充，适配长期连续运转的设备维护需求，轴端伸出位置的密封件采用双唇口结构，内侧唇口阻挡内部润滑脂泄漏，外侧唇口阻挡外界杂质进入，密封件的安装槽尺寸严格按照对应轴径的密封件标准尺寸设计，更换时可直接选用标准规格的密封件无需额外加工。在实际选型应用时，需要根据轴系的额定转速、最大径向载荷、轴向冲击载荷来匹配对应规格的轴承型号，整个支撑结构的外形轮廓在设计时充分考虑了安装空间的兼容性，外侧的螺栓安装位置与同规格的标准轴承座安装孔距保持一致，可直接替换现有设备上的老式轴承座组件，无需对机架安装面进行二次加工。结构上的对称设计让组件可以正反两个方向安装，适配不同的轴系伸出方向需求，

　　壳体上的定位销孔可用于安装时的周向定位，避免组件在承受冲击载荷时出现周向转动，连接螺栓需要采用8.8级以上的高强度螺栓，按照对角顺序分次拧紧，保证法兰面受力均匀，避免出现安装应力导致的壳体变形。轴系装配完成后需要手动盘车检查回转灵活性，确保无卡滞、异响后再进行负载试运行，试运行过程中需要监测轴承位置的温升，正常工况下连续运转4小时后轴承温升不应超过40K，若温升超标则需要适当调松预紧螺钉，减小轴承预紧力。这类支撑结构相比传统的整体式轴承座，拆装维护更加便捷，更换轴承时无需将整个壳体从机架上拆下，只需拆开端盖即可取出轴承组件，大幅降低了设备维护的停机时间，同时双列轴承的布置方案让整体承载能力比同尺寸的单列轴承座提升40%以上，可承受更大的冲击载荷，适配重载工况下的使用需求。
