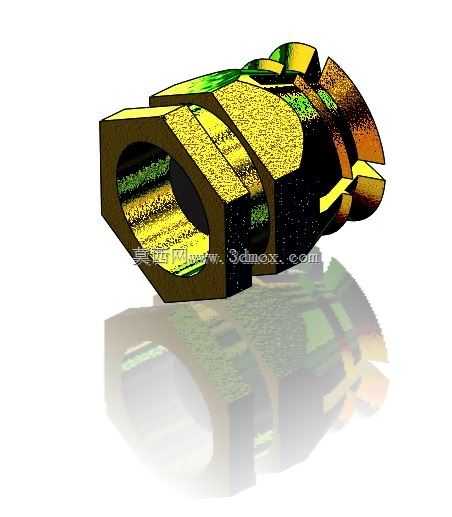

六角外胀式夹具镶块紧固结构

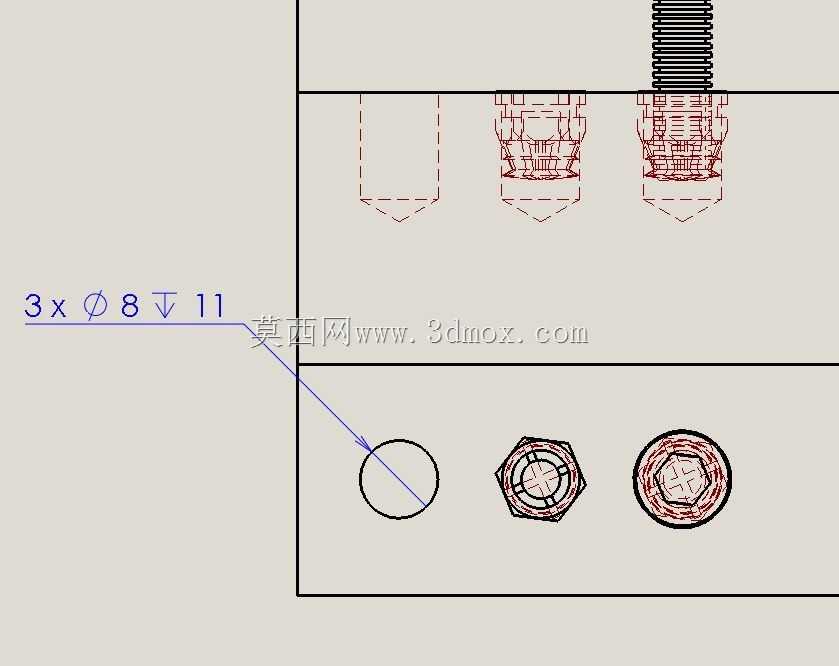

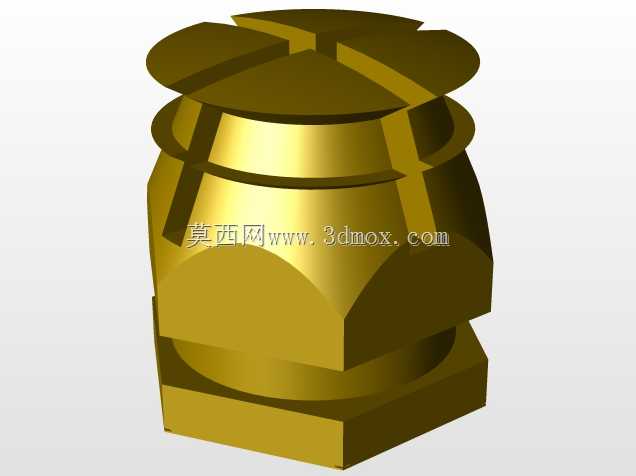

这类夹具镶块常应用在小型工装的快速装夹场景中，比如木工简易钻孔工位、薄壁管件临时定位、小型非金属件铣削固定等场合，核心作用是通过胀紧力实现被连接件的无孔位快速锁紧，不需要在被固定工件上额外加工螺纹孔，尤其适合密度较低的木质、塑料类工件的临时装夹，避免攻丝造成的工件开裂或螺纹滑牙问题。从结构设计来看，该镶块采用外六角的主体外形，能够适配标准扳手的拧紧力矩输入，不需要定制专用装夹工具，现场装配时可以直接用普通开口扳手或套筒操作，降低了工装的配套工具成本。端部的开缝胀爪结构是核心功能段，当内部锥面受轴向推力时，多瓣胀爪会沿径向均匀外扩，贴紧被安装工件的预制内孔壁，依靠接触面的静摩擦力实现轴向与周向的双向固定，相比传统顶丝固定，这种胀紧方式的接触面积更大，不会在软质工件表面留下顶压凹痕，装夹受力更均匀。设计时需要重点控制胀爪的开槽深度与壁厚，开槽过深会导致胀爪刚性不足，反复胀缩后容易出现疲劳断裂，开槽过浅则胀紧行程不足，无法适配公差范围内的孔径偏差；壁厚的取值需要匹配常用的装夹力矩，针对木质工件这类低硬度材质，壁厚可以适当减薄以获得更大的胀紧变形量，针对硬质塑料或薄金属件，则需要适当增加壁厚，避免胀紧力过大造成工件内孔撑裂。安装边界上，该镶块的六角主体段需要完全沉入工件的预制沉孔内，沉孔深度需要比六角段厚度大0.2到0.5毫米，避免拧紧时六角端面与工件表面硬接触造成装配间隙；胀爪段的外径在自由状态下比被安装孔小0.1到0.3毫米，方便装配时顺利插入孔内，胀紧后的最大外径需要控制在比预制孔大0.4毫米以内，防止过度胀紧造成工件破损。内部的锥面角度一般取12度到15度，这个角度区间能够实现自锁效果，拧紧后不会因为工件振动出现松脱，同时拆卸时只需要反向拧动中心螺杆，就能带动胀爪回缩，方便快速拆装，重复装夹次数可以达到数百次不会出现明显的性能衰减。在实际生产线的小型工装改造中，这类镶块常用来替代传统的木螺丝固定，比如木工治具上的定位块快速更换、简易夹具的模块化调整，不需要在基材上反复钻孔攻丝，只需要预制统一尺寸的光孔与沉孔，就能实现不同配件的快速拆装更换，大幅缩短工装换型的调整时间。结构上的多瓣胀爪采用均匀分布设计，每瓣胀爪的外表面都做了细微的网纹滚花处理，能够增加与工件内孔的接触摩擦力，即使在有轻微振动的加工工位，也能保持足够的锁紧力，不会出现镶块转动或轴向窜动的问题。
