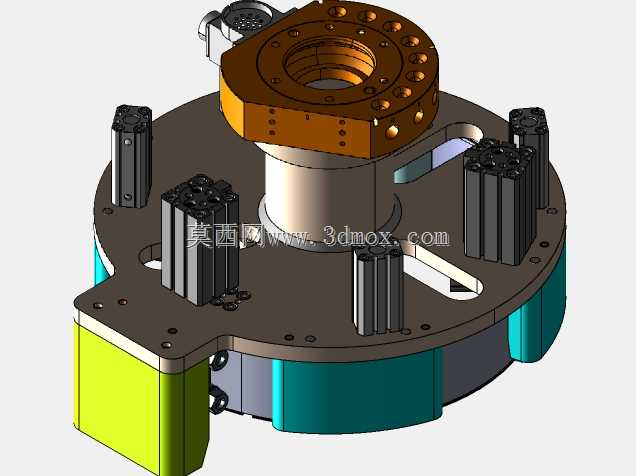

多工位机器人末端焊接工装夹具结构

这套夹具主要适配工业机器人末端的自动化焊接作业场景，常见于汽车零部件、五金结构件的批量焊接产线，用来替代人工完成待焊工件的精准定位与牢靠夹持，避免焊接过程中工件移位导致的焊缝偏差、焊穿、虚焊等质量问题，尤其适合多工序连续焊接的工位，能大幅降低人工装夹的辅助时间，提升焊接工序的一致性。从结构布局来看，整套夹具采用圆盘式基座作为核心承载主体，顶部设置标准的机器人法兰连接接口，可直接匹配主流六轴工业机器人的末端安装尺寸，法兰盘面预留多组均匀分布的定位销孔与螺栓过孔，安装时无需额外制作过渡连接板，能直接完成与机器人末端的刚性连接，保证整套夹具的回转精度与连接刚度。基座盘面沿周向布置多组独立的夹紧定位单元，每组单元都采用模块化设计，可根据待焊工件的外形轮廓、定位基准灵活调整安装位置，适配不同规格工件的装夹需求，部分定位单元带有导向结构，夹紧动作行程内不会出现卡滞，夹紧力可通过配套的驱动组件进行适配调整，既能保证薄壁工件装夹不变形，也能满足厚板结构件焊接时的夹持刚度要求。基座侧部预留了气动或电气回路的走线空间，所有驱动管线都可沿基座内部的走线槽排布，避免机器人高速运动时管线与周边设备、工件发生干涉，同时也能防止焊接飞溅烫伤管线外层，提升整套夹具的运行可靠性。设计过程中优先考虑了焊接作业的工况特性，所有外露的功能部件都做了防飞溅遮挡结构，基座边缘的凸起结构可阻挡大部分焊接飞溅落到夹紧运动副内，减少日常维护的清理工作量，同时夹具的整体重心落在法兰连接面的中心轴线上，不会给机器人末端带来额外的偏载力矩，能适配机器人满速运行的动作要求，不会因为夹具重心偏移导致机器人轨迹精度下降。安装边界方面，整套夹具的径向尺寸控制在常规机器人末端负载允许的回转范围内，轴向高度经过优化，不会在机器人翻转作业时与焊接工作台、变位机发生碰撞，所有夹紧单元的动作行程都经过干涉校验，装夹工件后整套组件的最大外轮廓也在机器人的工作包络范围内，无需额外调整产线原有设备的布局位置，可直接替换原有老旧的单工位焊接夹具，适配现有产线的快速升级改造需求。
