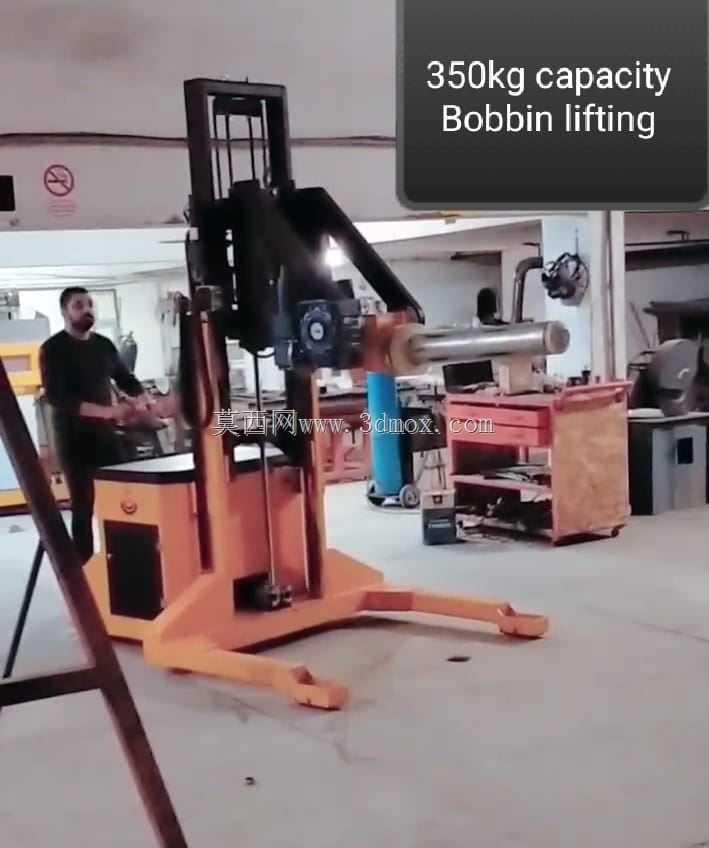

350kg级筒管搬运堆垛专用叉车

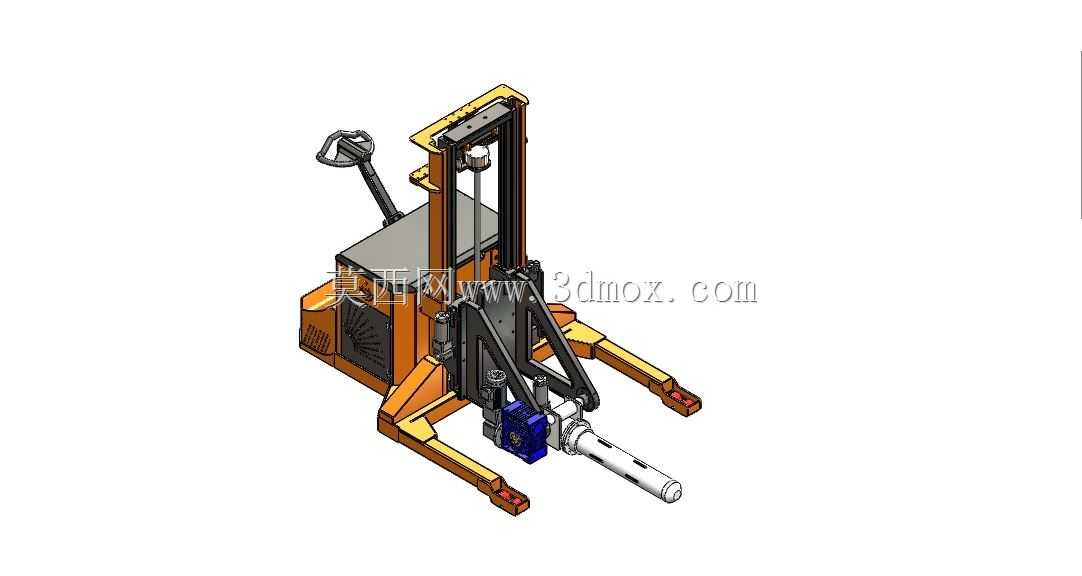

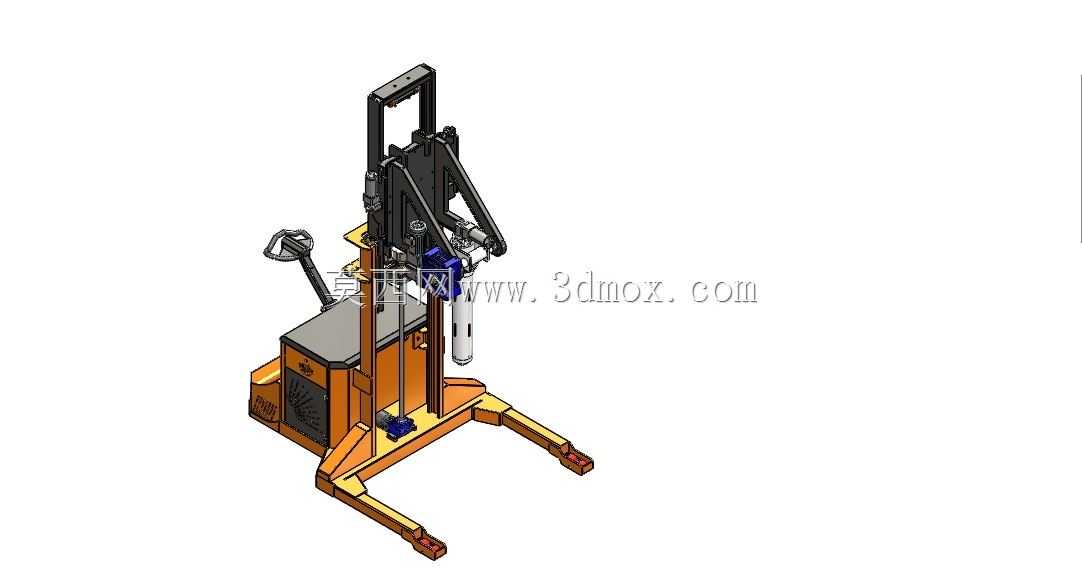

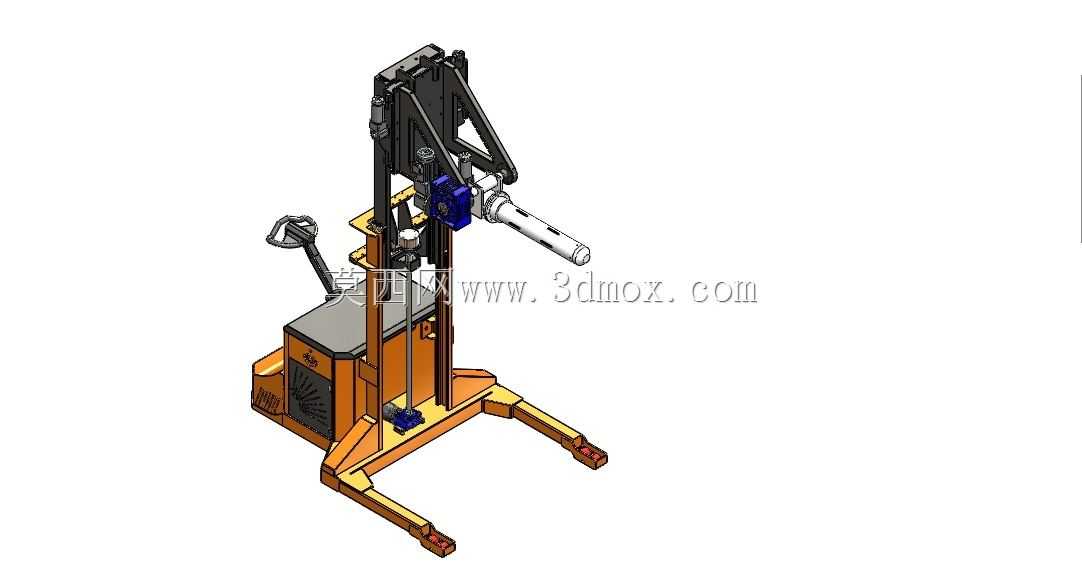

在纺织、薄膜卷材、金属线材加工类生产车间里，大重量筒状料卷的转运与上下料一直是工位物流的痛点，这类工件重心集中在筒身中段，常规平叉式托盘车无法直接承托筒管内孔，转运时需要额外搭配托盘或吊具，不仅增加辅助工装成本，上下料对位时也容易刮伤料卷表层，这款专用堆垛设备就是针对这类场景做的定向结构设计。设备额定承载区间覆盖350-500kg，刚好匹配多数工业场景下成品筒管的单卷重量，垂直方向最大提升行程做到2500mm，能够覆盖常规双层料架、加工设备进料口的高度区间，不需要额外搭配登高转运设备。行走与提升动力全部采用电池供电方案，没有外接电缆的拖拽限制，在车间通道内转场时不会被管线牵绊，适配多工位之间的流动作业需求。行走机构支持+x与+y轴的双向移动控制，区别于普通叉车仅能前后进退的行走逻辑，横向移动功能让设备在狭窄通道内也能精准对位料架或设备工位，不需要反复打方向调整位置，对位精度可以控制在毫米级，适配筒管类工件需要精准插入芯轴的上料要求。结构设计上，前端没有采用常规的平叉臂，而是配置了可插入筒管内孔的圆柱形承托轴，承托轴自带旋转驱动功能，在转运过程中可以根据上料需求调整筒管的周向角度，不需要额外搭配人工或辅助旋转工装，就能完成筒管与设备收放卷轴的对位。底部叉腿采用加宽外伸的门式结构，跨距可以覆盖常规料架、加工设备的底部支撑宽度，作业时叉腿可以直接伸入工位底部，让承托轴尽可能靠近料卷放置位，减少料卷在提升过程中的悬臂长度，降低结构件的受力弯矩。整体外形尺寸控制适配车间1.8米宽的常规通道，转弯半径小于同吨位普通平衡重式叉车，在排布密集的生产车间内也能顺畅通行。安装边界上，设备底部离地间隙控制在100mm，能够顺利通过车间常见的地面接缝、小型坡度，不会出现底盘剐蹭的问题；提升门架采用两节伸缩结构，完全收回时整体高度低于2200mm，可以顺利通过车间常规的防火门、层间通道，不需要对现有厂区设施做额外改造。承托轴的旋转机构采用大扭矩减速驱动，即使承载满重量筒管时也能平稳调整角度，不会出现溜转、角度偏移的问题；电池组布置在设备底部配重位置，既平衡了前端承托载荷的重心，也降低了设备整体重心高度，满载提升时的整机稳定性更好，不会出现前倾侧翻的风险。操作位布置在设备侧方，操作人员可以清晰观察到承托轴与筒管内孔、料架工位的对位情况，不需要探身或额外安排指挥人员，单人就能完成从取料、转运到上料对位的全流程作业。
