奥尔德姆与胡克组合式联轴器结构设计

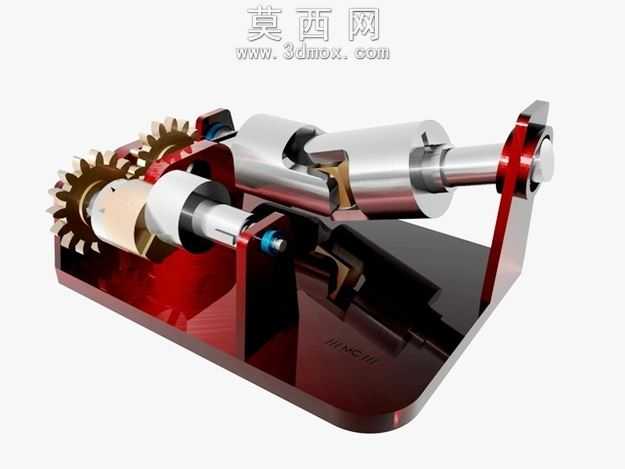

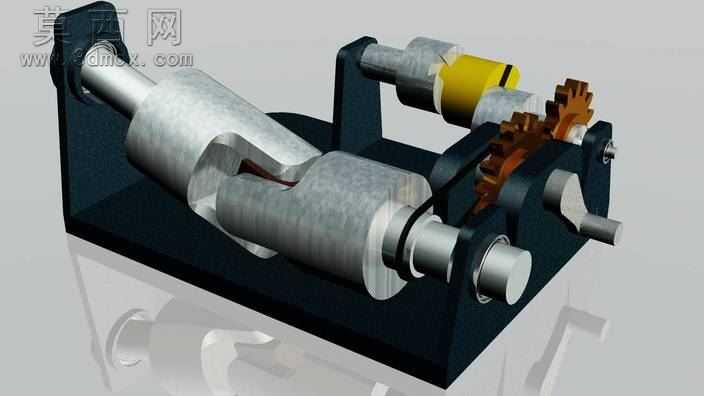

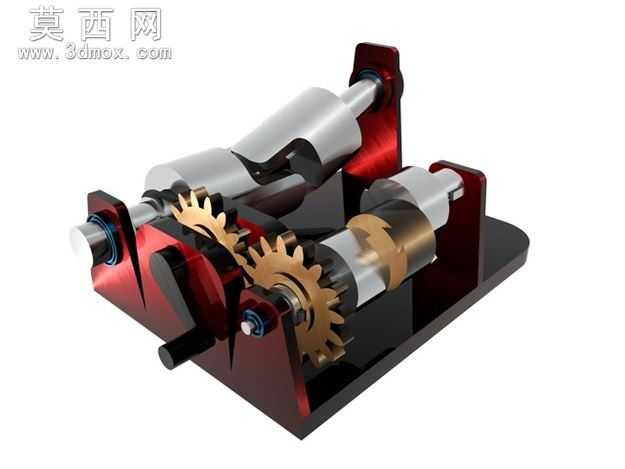

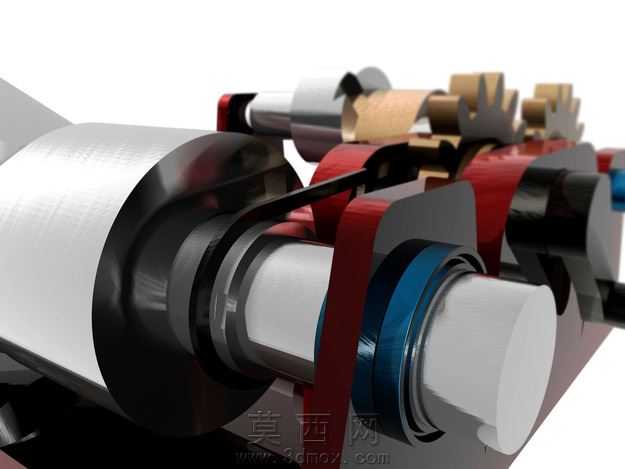

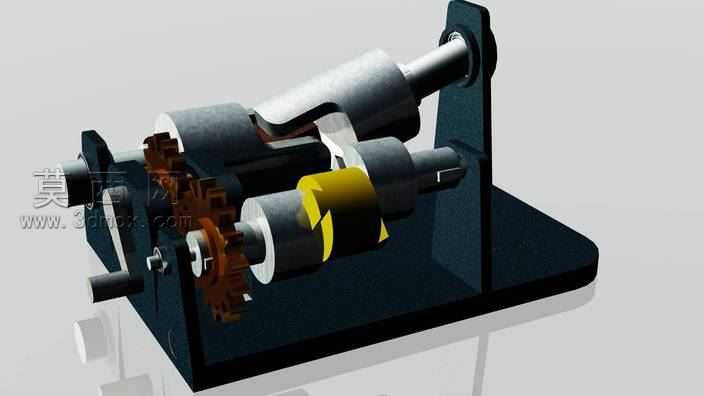

本作品为奥尔德姆与胡克组合式联轴器的三维建模设计，整体采用SolidWorks完成全参数化建模，通过装配约束还原了两类经典联轴器的组合传动逻辑。建模过程中首先对核心传动部件进行参数化草绘，针对胡克万向节的十字轴、叉形接头部分，严格按照传动夹角范围设定配合公差，确保十字轴与叉头的转动副无干涉；奥尔德姆滑块部分则通过中间盘的凸榫与两侧轴端凹槽的滑动配合，实现径向偏差补偿的结构特性，建模时对滑动接触面做了公差预留，还原实际装配的间隙要求。渲染阶段采用金属材质为主，轴类零件赋予磨砂钢材质，通过粗糙度参数调整模拟真实加工表面的漫反射效果，支架部分采用发黑处理的金属材质，齿轮部件做了铜质金属的色泽区分，黄色限位套采用工程塑料材质，通过材质分层让各部件功能一目了然。场景布光采用三点布光法，主光从侧上方投射突出零件轮廓，辅光弱化阴影死区，轮廓光勾勒金属边缘反光，最终渲染图清晰呈现了整体装配关系。结构设计上，该组合联轴器整合了胡克万向节可补偿角向偏差、奥尔德姆联轴器可补偿径向偏差的双重优势，可应用于存在综合安装偏差的两轴传动场景，建模时完整还原了轴承支撑、齿轮传动辅助、机架固定等周边配套结构，所有零件均按实际加工工艺做了倒角、退刀槽等细节处理，装配体支持运动仿真验证，可直观观察传动过程中各部件的运动轨迹与补偿效果，为后续工程应用中的选型、改制提供了完整的三维数字模型参考。
