法兰钻孔加工专用定位夹具结构

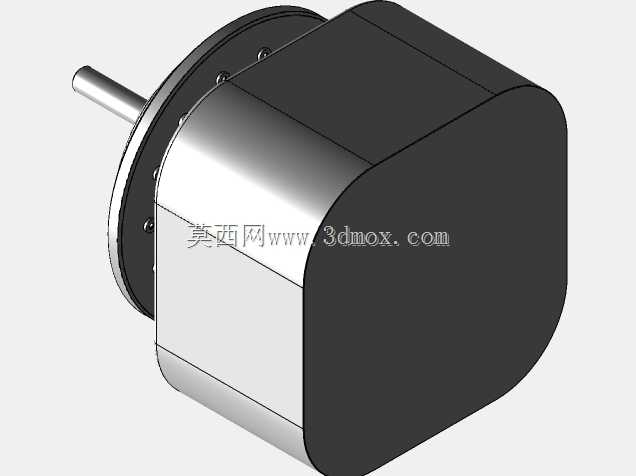

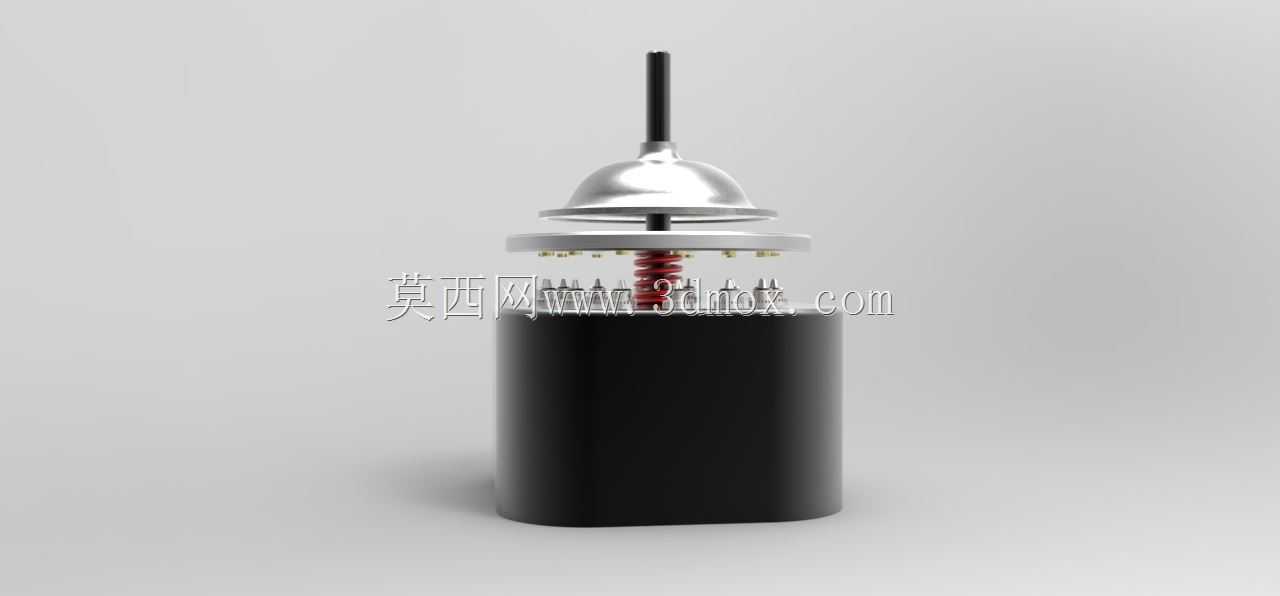

在中小批量法兰盘类零件的钻孔工序中，常规装夹方式往往需要反复找正工件中心、调整钻头进给行程，不仅辅助工时占比高，还容易因装夹偏移导致孔位超差，这套钻孔法兰夹具正是针对这类加工痛点设计的机加工装结构。从实际应用场景来看，该夹具适配普通立式钻床的工作台安装接口，不需要对原有设备做额外改造，就能直接用于法兰端面孔系的钻削加工，尤其适合厚度5mm左右的薄型法兰零件批量加工，相比铣削加工或者专用垂直钻床配套工装，投入成本更低，装夹操作的上手门槛也更小。整套夹具的核心功能是实现工件的快速定位与装夹，底部的圆柱形基座作为整个结构的承载主体，直接贴合钻床工作台面安装，基座上方设置带定位凸台的衬板结构，衬板上的阳槽与配套轴件的阴槽形成配合限位，不需要额外打表找正就能保证法兰工件与钻头的同轴度，工件放置到位后，上方的压盖结构配合内置的弹性复位组件，能在钻削过程中持续提供稳定的压紧力，避免薄工件在钻削力作用下出现翘曲变形。设计过程中充分考虑了操作安全性，因为加工的法兰厚度仅为5mm，夹具的压合行程做了限位设计，操作人员可以直接手动推送工件完成上下料，不需要额外的长操作杆避让钻头运动区域，钻削过程中压盖会完全覆盖工件非加工区域，能有效阻挡钻削飞屑溅出。从安装边界来看，夹具整体外廓为圆柱形结构，最大外径适配普通钻床工作台的T型槽安装间距，顶部的钻套导向结构直接对准钻头进给轴线，钻套的内孔尺寸可以根据加工孔径更换，不需要拆卸整个夹具就能适配不同规格的法兰钻孔需求。整套结构没有复杂的传动组件，所有配合面均采用常规机加工工艺就能实现加工制造，日常维护只需要定期清理衬板定位槽内的切屑、检查弹性组件的复位弹力即可，在小型加工车间的批量法兰加工场景中，能有效降低单工件的装夹辅助时间，同时稳定控制孔位的位置度公差，避免因装夹失误产生的废品。实际使用过程中，单套夹具配合普通台钻就能完成原本需要专用多轴钻床才能实现的法兰孔系加工，单工位加工效率相比通用三爪卡盘装夹提升明显，而且因为定位结构是与法兰端面直接贴合限位，不需要依赖操作人员的找正经验，新入职的操作工经过简单培训就能独立完成装夹操作，能有效降低班组的技能依赖度。
