机加工用螺杆压紧式V形夹持工装

在常规轴类、管类零件的机加工工序中，工件的定位夹紧可靠性直接决定加工精度与操作安全性，这类带螺杆压紧结构的V形夹持件，是车间钻床、铣床工位上十分常见的手动夹紧工装。不同于平口钳依靠平行钳口夹持的方式，V形块的90度开口定位面可以自动对圆柱形工件完成对中，无需反复找正中心，不管是光轴、带台阶的轴件还是薄壁圆管，都能依托V形面的两个接触线实现稳定承托，避免装夹时工件出现偏斜、转动的问题。

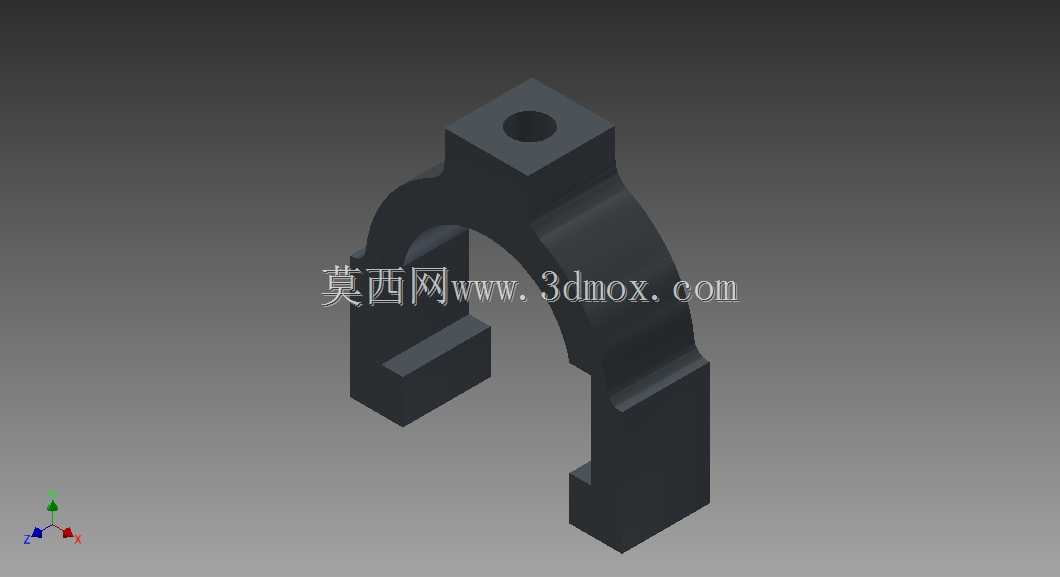

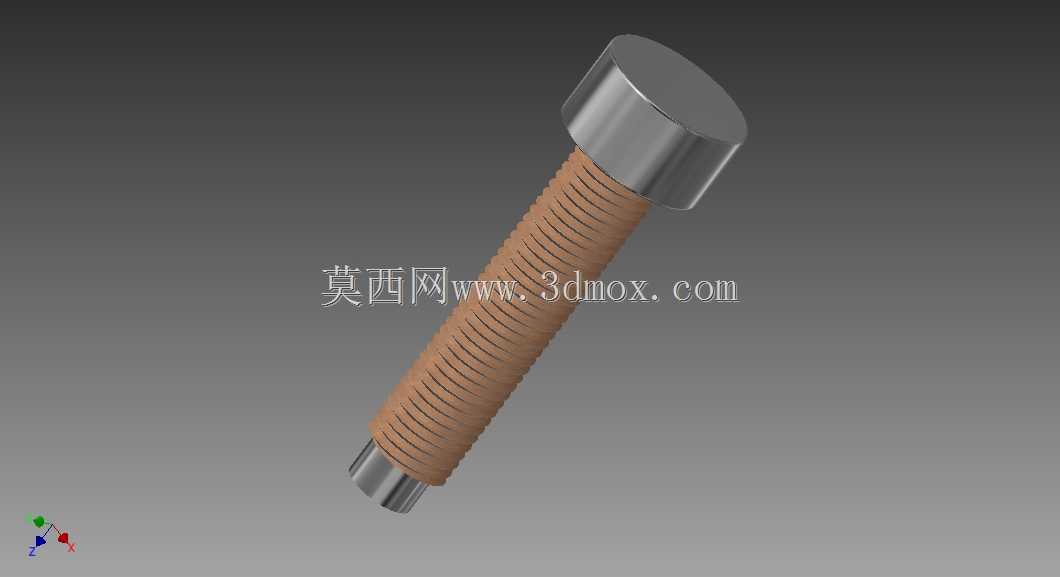

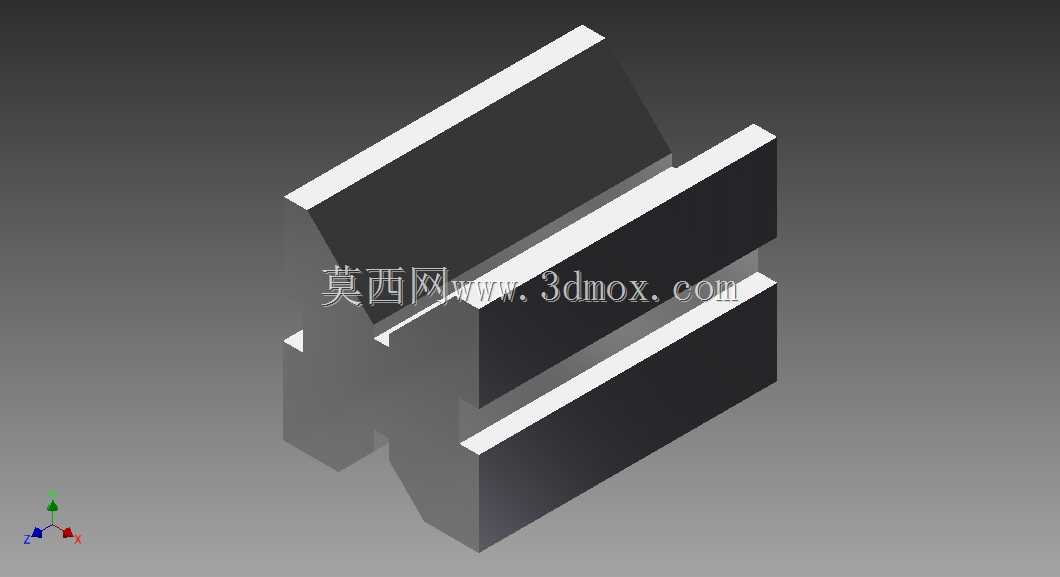

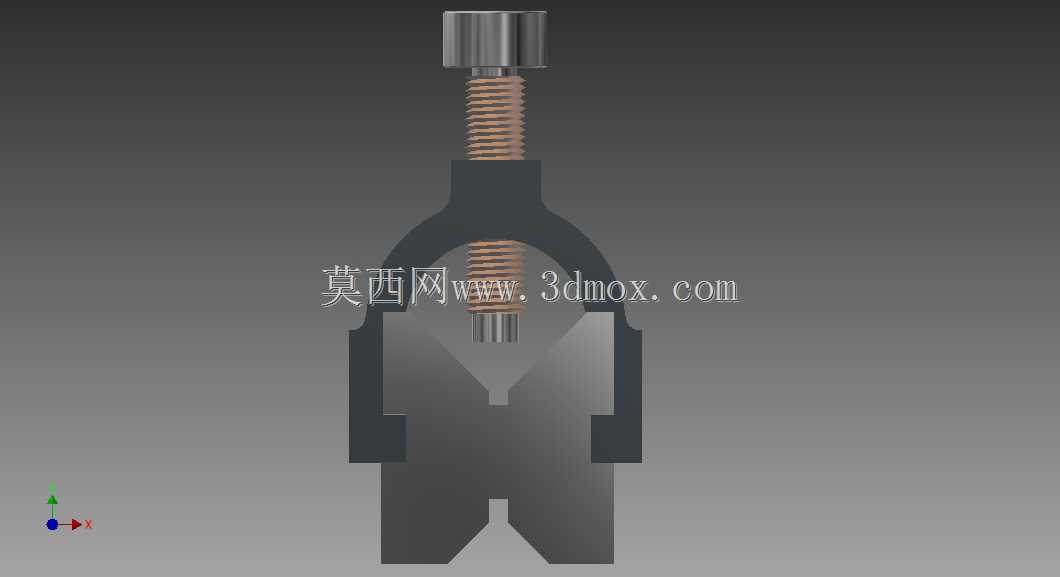

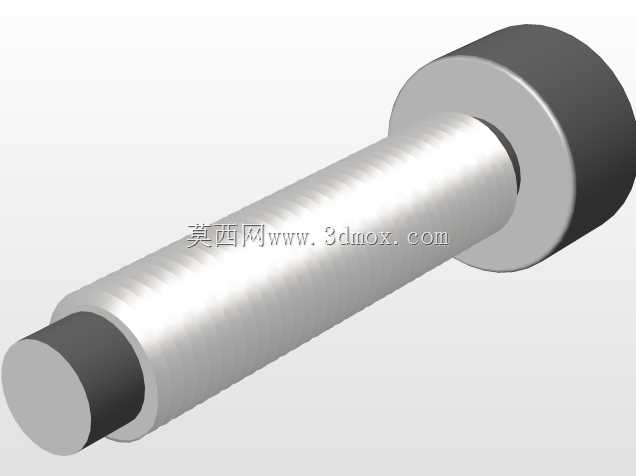

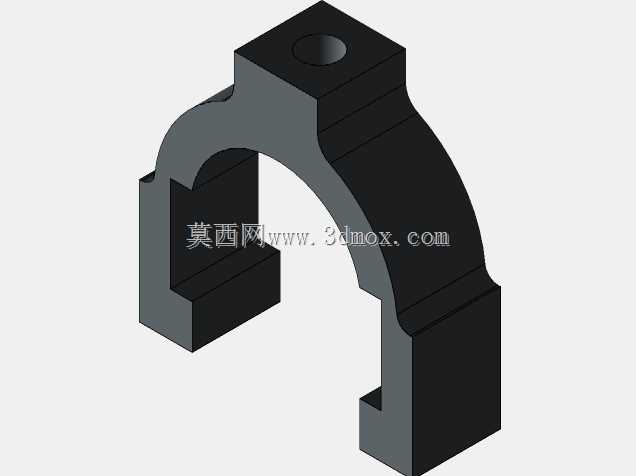

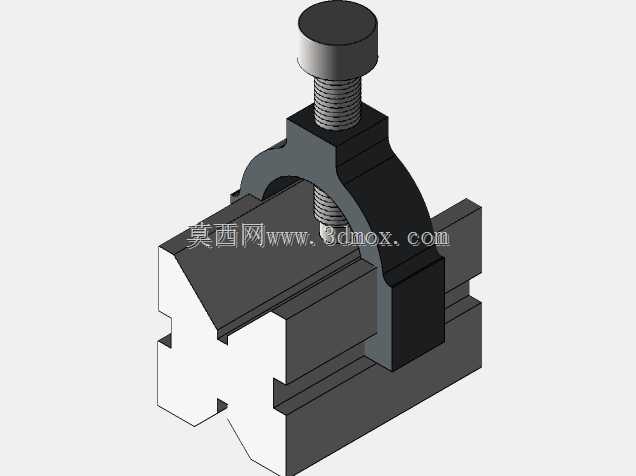

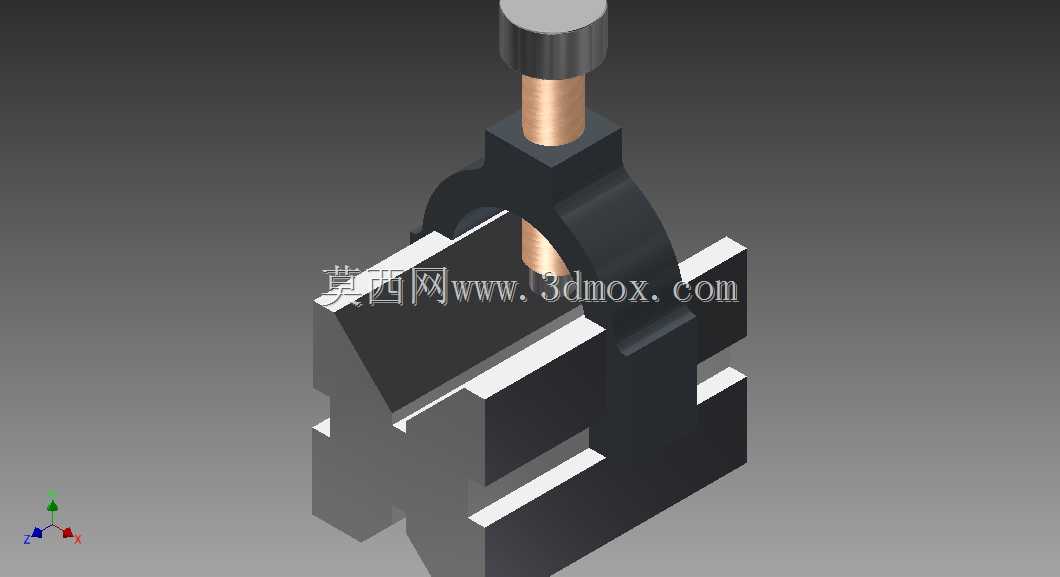

从结构设计逻辑来看，这套夹持结构分为固定V形基座、拱形压紧支架、铜质压紧螺杆三个核心部分。V形基座的底部做了平行定位凸台，可直接适配机床工作台的T型槽安装，通过螺栓穿过基座两端的安装孔就能完成工位固定，安装边界可适配多数小型台式钻床、立式铣床的工作台面尺寸，不需要额外制作转接板。拱形支架跨接在V形基座上方，为压紧螺杆提供垂直方向的支撑，螺杆下端的压头做了圆弧过渡处理，接触工件时不会压伤薄壁管件的表面，螺杆杆身采用铜质材料，长期旋转压紧时不会因为和支架螺纹孔咬死，日常维护只需要定期涂抹润滑脂就能保证操作顺畅，旋转螺杆顶部的滚花压帽，不需要额外扳手就能手动完成夹紧与松脱，小批量加工时的装夹效率很高。

实际使用场景中，这类V形夹不需要搭配复杂的动力源，完全依靠手动操作就能完成工件固定，除了钻孔、铣削平面的工序，也可用于轴件划线、管件端口去毛刺时的工件固定。V形定位面的开口尺寸覆盖了车间常见的小直径圆棒、管材规格，装夹时工件的轴线始终和V形块的对称中心重合，加工径向孔时可以直接依托基座的定位边找正坐标，减少对刀辅助时间。压紧力的大小可以通过螺杆的旋入深度灵活调整，加工脆性材质工件时可以适当减小压紧力避免工件夹裂，加工钢件需要较大切削力时可以加大旋紧力度保证夹紧可靠，不会因为切削振动出现工件移位。基座的整体结构做了加厚处理，长期承受夹紧力与切削振动也不会出现变形，V形接触面经过磨削加工，表面粗糙度低，长期使用磨损后也可以通过修磨V形面恢复定位精度，不需要整体更换工装，车间使用的维护成本很低。
