机加工用螺杆式台虎钳夹持结构

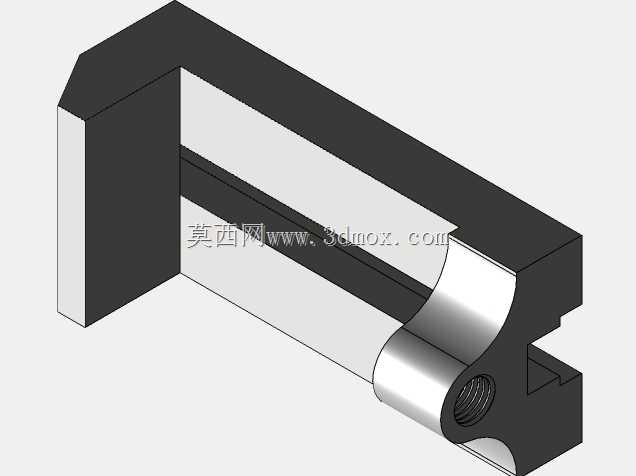

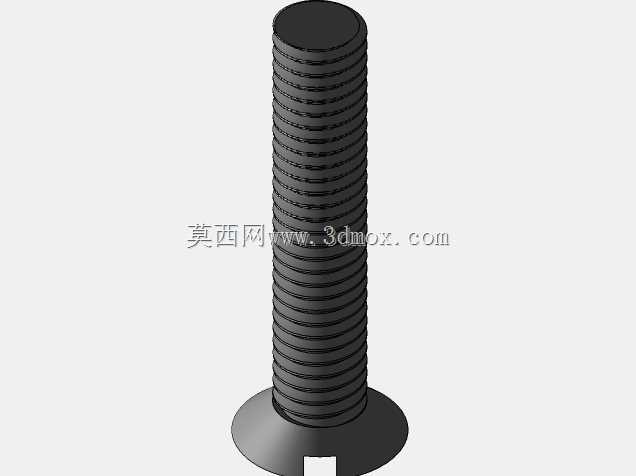

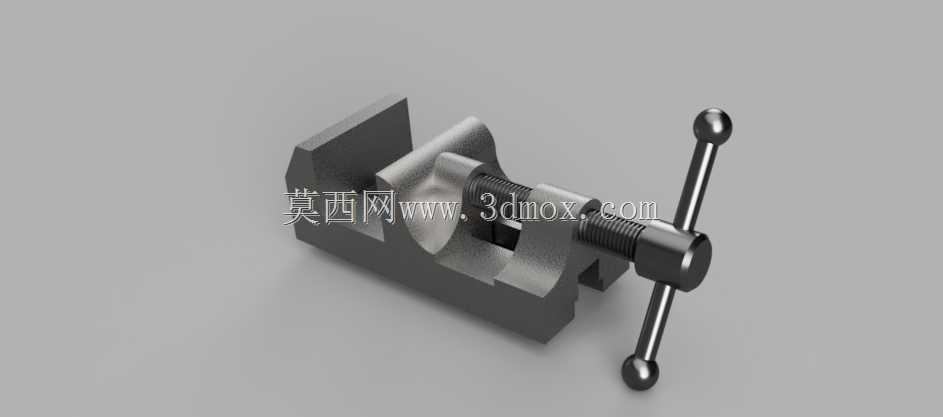

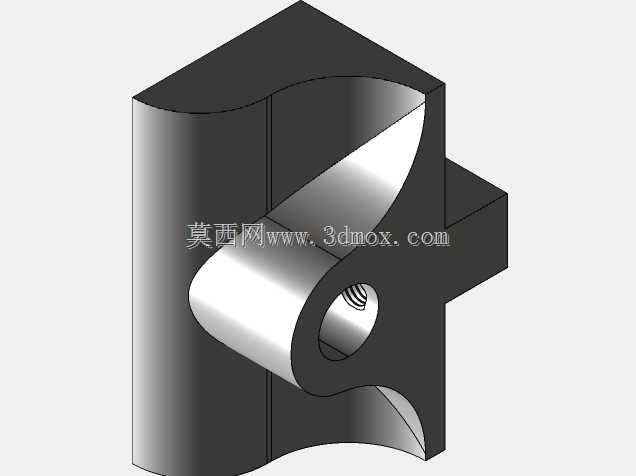

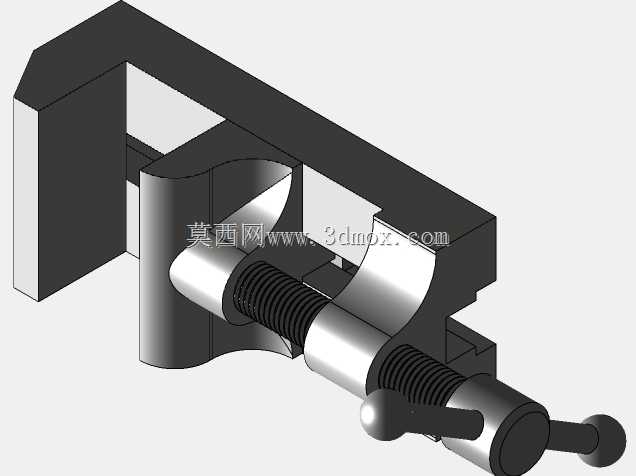

在常规金工实训、小型零件铣削、钻孔、锉修等加工场景中，这类螺杆驱动的台虎钳是工位上最基础也最核心的夹持工装，区别于重型机用平口钳，这类台钳整体结构紧凑，可直接通过底座预留的安装孔固定在木质或金属工作台台面上，适配多类轻型加工场景的装夹需求。从结构设计逻辑来看，该台钳采用固定钳身与活动钳身配合的经典布局，固定钳身集成底座与固定钳口，承担主要的承载与定位基准作用，活动钳身通过梯形螺杆与固定钳身连接，转动端部的T型手柄即可带动活动钳身沿钳身导轨做直线往复运动，实现对工件的夹紧与松脱。钳口部位设计有交叉防滑齿纹，夹持金属毛坯、型材或半成品工件时可提供足够的摩擦力，避免加工过程中工件出现滑移走位，针对表面精度要求较高的工件，也可在钳口处加装铜质或铝质软钳口垫片，防止夹伤工件已加工表面。从安装边界来看，这类台钳的整体占地尺寸适配常规中小型工作台，底座安装孔的孔距符合通用工位的安装规范，不需要额外制作过渡转接板即可完成固定，钳身的最大开口行程可覆盖绝大多数小型机械零件、木工工件的夹持尺寸范围，活动钳身的导轨配合面经过精度管控，夹紧过程中不会出现明显的上翘或偏摆，保证夹持定位的稳定性。日常使用中，这类台钳除了承担机加工装夹功能外，也可用于小型工件的拆装、矫直、铆接等辅助作业，螺杆部位预留有润滑注油空间，定期加注润滑脂即可降低螺纹副的磨损，延长整体使用寿命。钳身整体采用铸铁材质一体铸造成型后经时效处理，可消除铸造内应力，避免长期使用后出现钳身变形，保证夹持精度的长期稳定性，手柄部位采用球头设计，转动施力时更符合人手操作的发力习惯，不需要借助加力杆即可提供足够的夹紧力，适配轻型加工场景的装夹力需求，不会因为夹紧力过大导致薄壁工件出现装夹变形。
