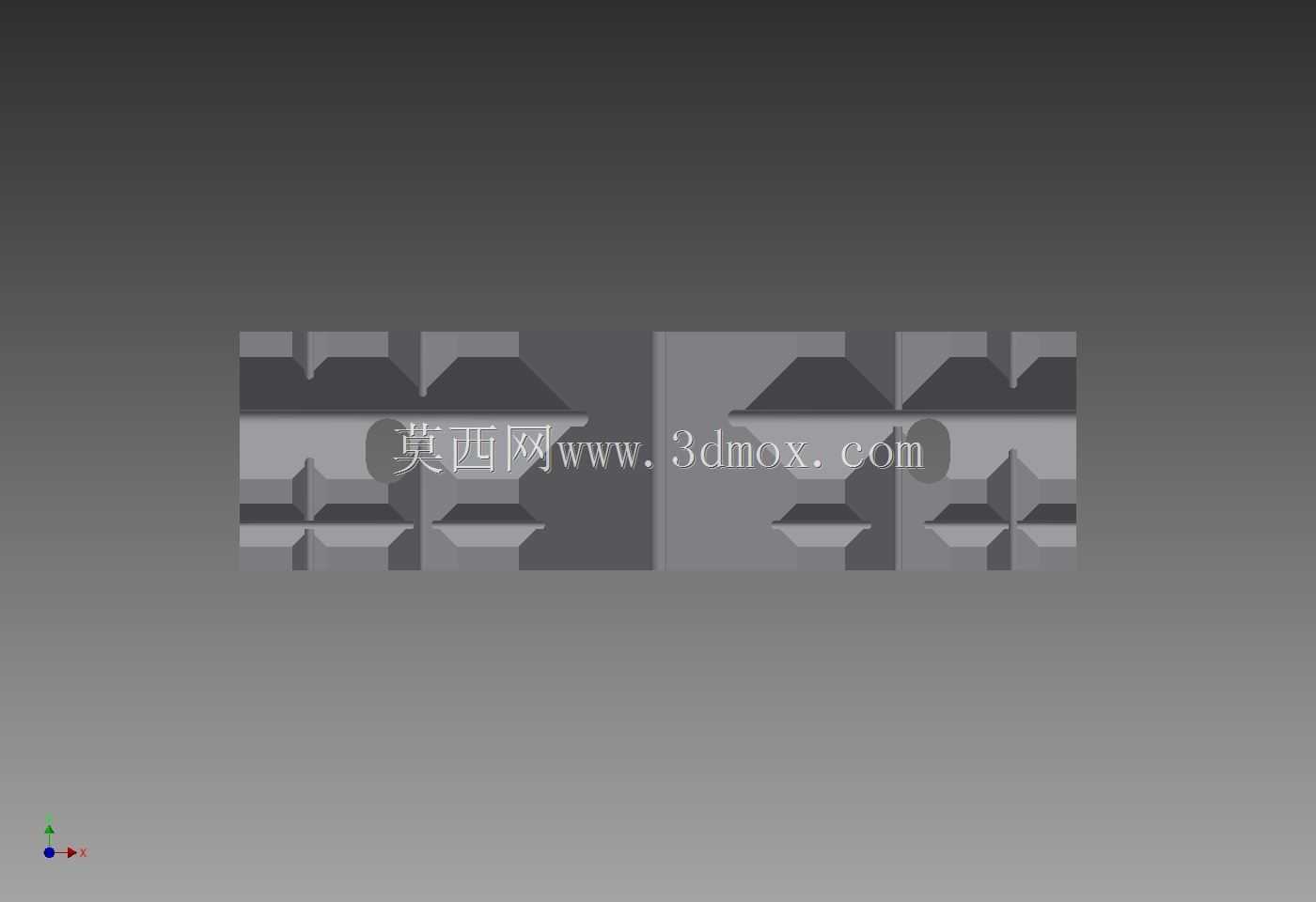

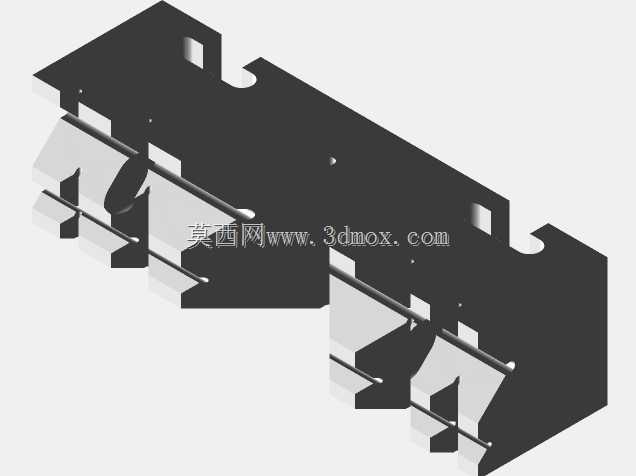

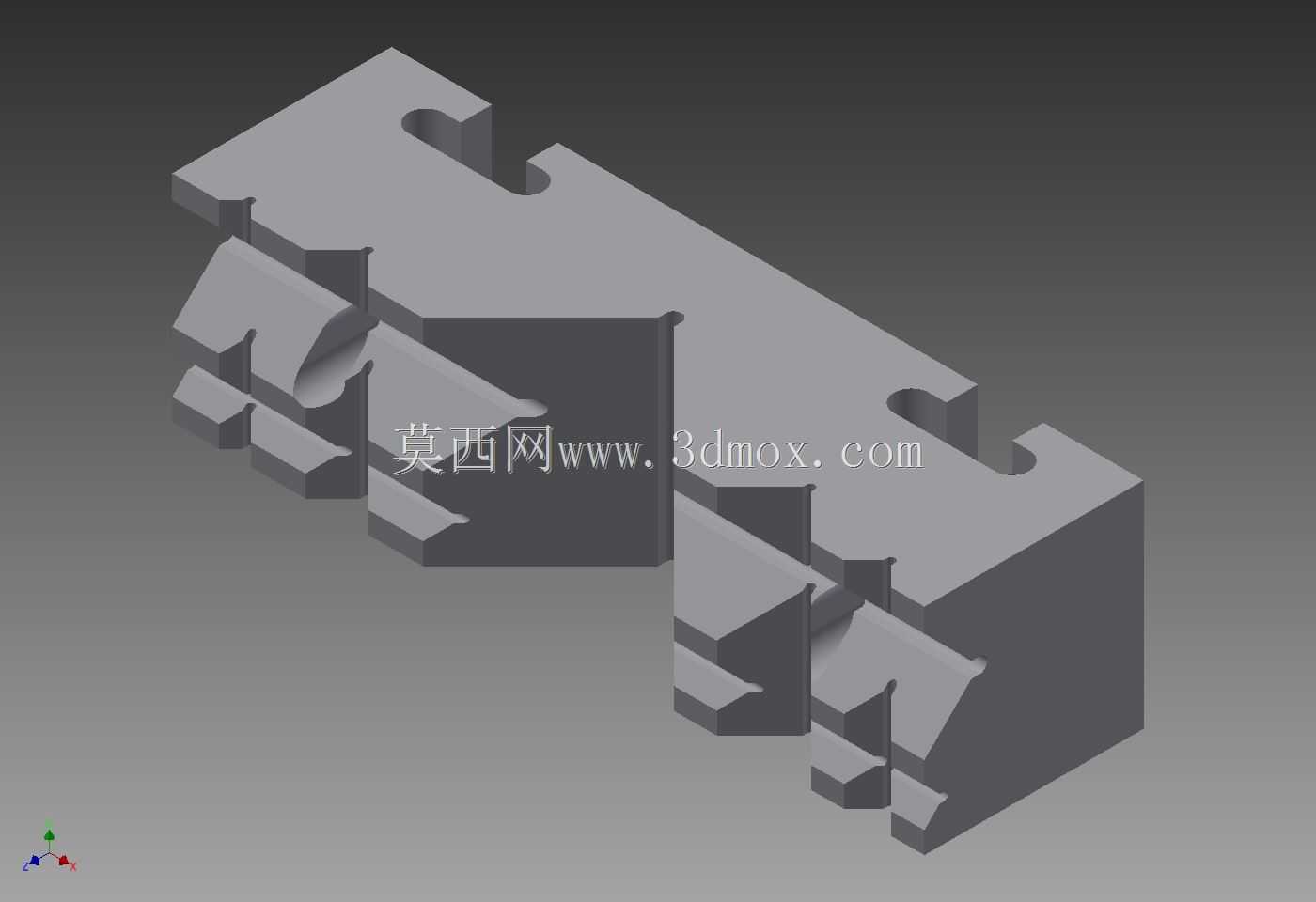

立磨台虎钳配套V形夹持块结构设计

在立式磨床的日常轴类、套类零件加工工序里，台虎钳的原生钳口往往无法稳定夹持圆柱类工件，加工时容易出现工件转动、轴向窜动的问题，直接影响磨削精度，甚至会因为夹持不稳导致工件飞出引发安全隐患，这款配套V形块就是针对立磨台钳的夹持痛点做的适配设计。从实际使用场景出发，该V形块直接替换台虎钳原有活动钳口或固定钳口的垫块，不需要对原有台钳做任何结构改造，安装时直接卡入钳口的定位槽即可，整体外形完全匹配常规立磨台钳的钳口安装边界，长度覆盖钳口全宽，厚度与原有钳口垫块保持一致，安装后不会改变台虎钳的最大开合行程，也不会干扰磨头的下刀路径。设计时优先考虑夹持稳定性，V形槽的开口角度选用90度，这个角度可以适配直径跨度较大的圆柱类工件，不管是小直径的销轴类零件，还是中等直径的套筒坯料，都能实现四点接触夹持，相比平钳口的线接触，夹持接触面积提升三倍以上，磨削时的抗扭转能力大幅增强，即使吃刀量稍大也不会出现工件移位的情况。V形块本体采用整体式结构，两侧设计有和台钳钳口匹配的定位凸台，安装时凸台卡入钳口的对应凹槽，不需要额外拧紧紧固件就能实现定位，更换不同钳口配件时只需要几秒钟就能完成拆装，适合多品种小批量的加工场景切换。V形槽的两侧定位面做了等高处理，安装后V形槽的中心高度和台钳的钳口基准面保持平行，装夹工件时不需要额外打表找正工件中心，能大幅缩短装夹辅助时间，对于批量加工的轴类零件来说，能有效提升加工效率。块体的非工作面做了减重槽设计，在保证整体结构刚性的前提下降低了配件自重，操作人员更换时更省力，同时减重槽也能积存磨削时掉落的磨屑和切削液，避免磨屑卡在V形定位面上影响夹持精度，每次加工完成后只需要用压缩空气吹扫就能清理干净，日常维护十分简便。考虑到立磨加工时的切削冲击，V形块的夹持面没有做过度的硬化处理，保留了适当的韧性，既可以保证长期使用的耐磨性，也不会因为硬度过高夹伤工件的已加工表面，对于表面质量要求高的精密轴类零件十分友好。整个结构没有多余的复杂特征，所有棱边都做了倒角处理，安装时不会划伤操作人员的手部，也不会和台钳的其他运动部件发生干涉，完全适配立式磨床台钳的日常加工使用需求。
