可锁止多向旋转铰接连接构件

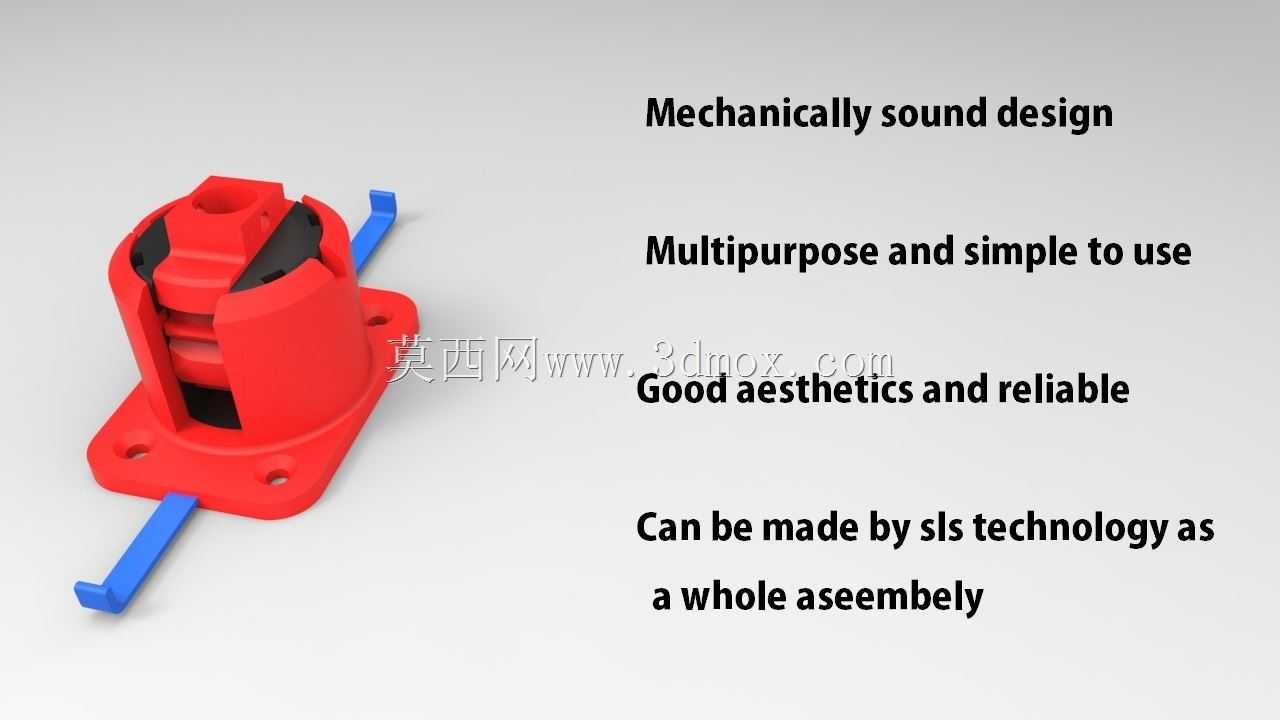

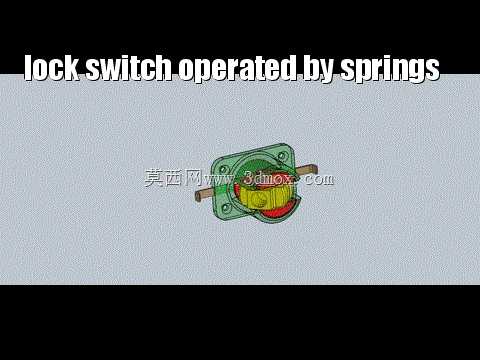

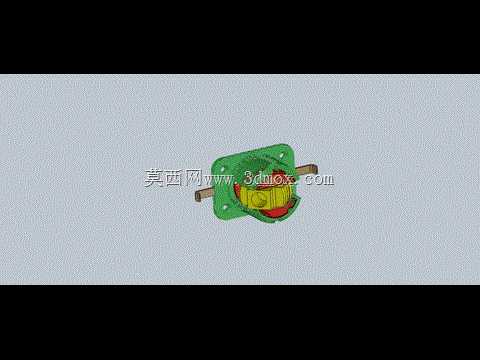

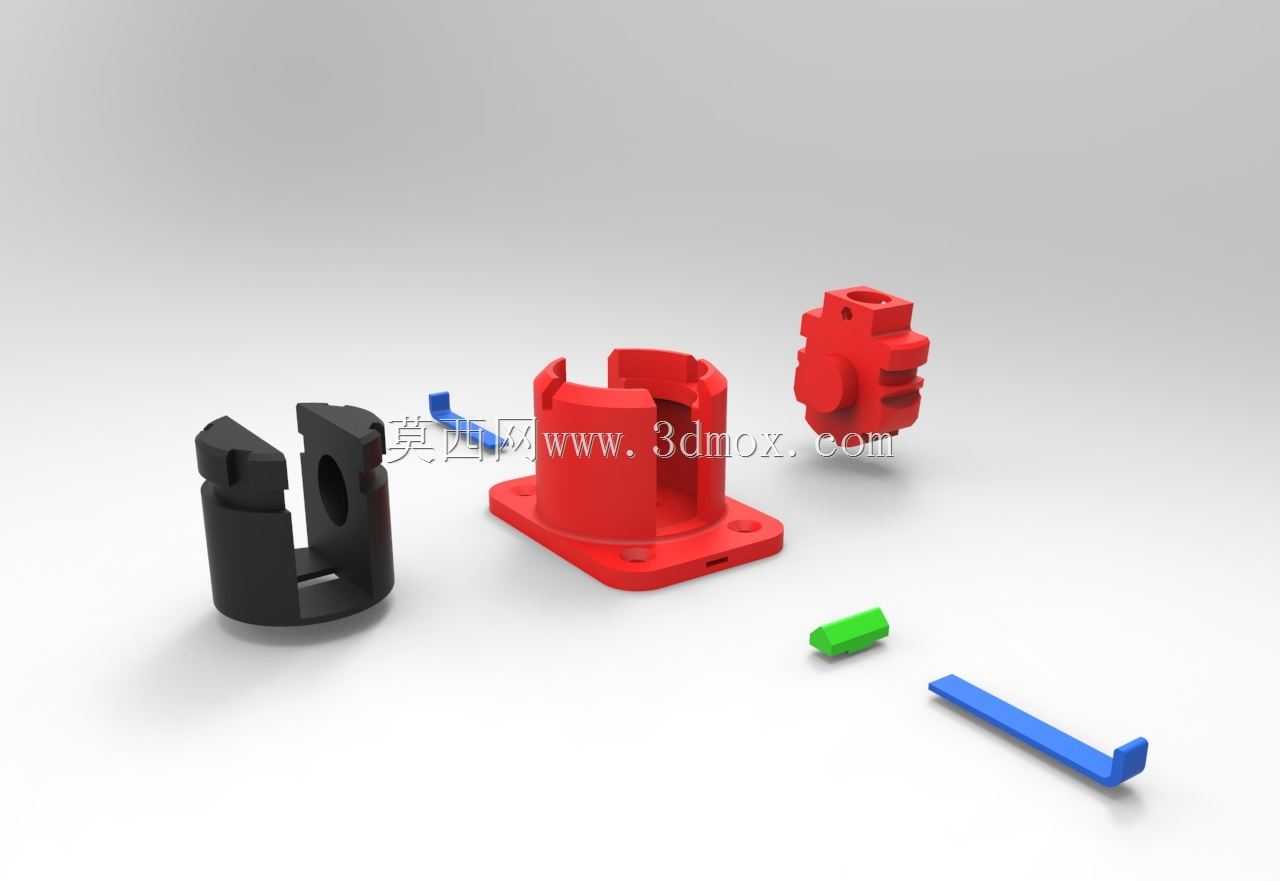

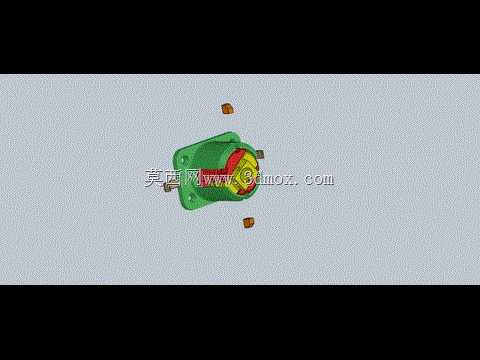

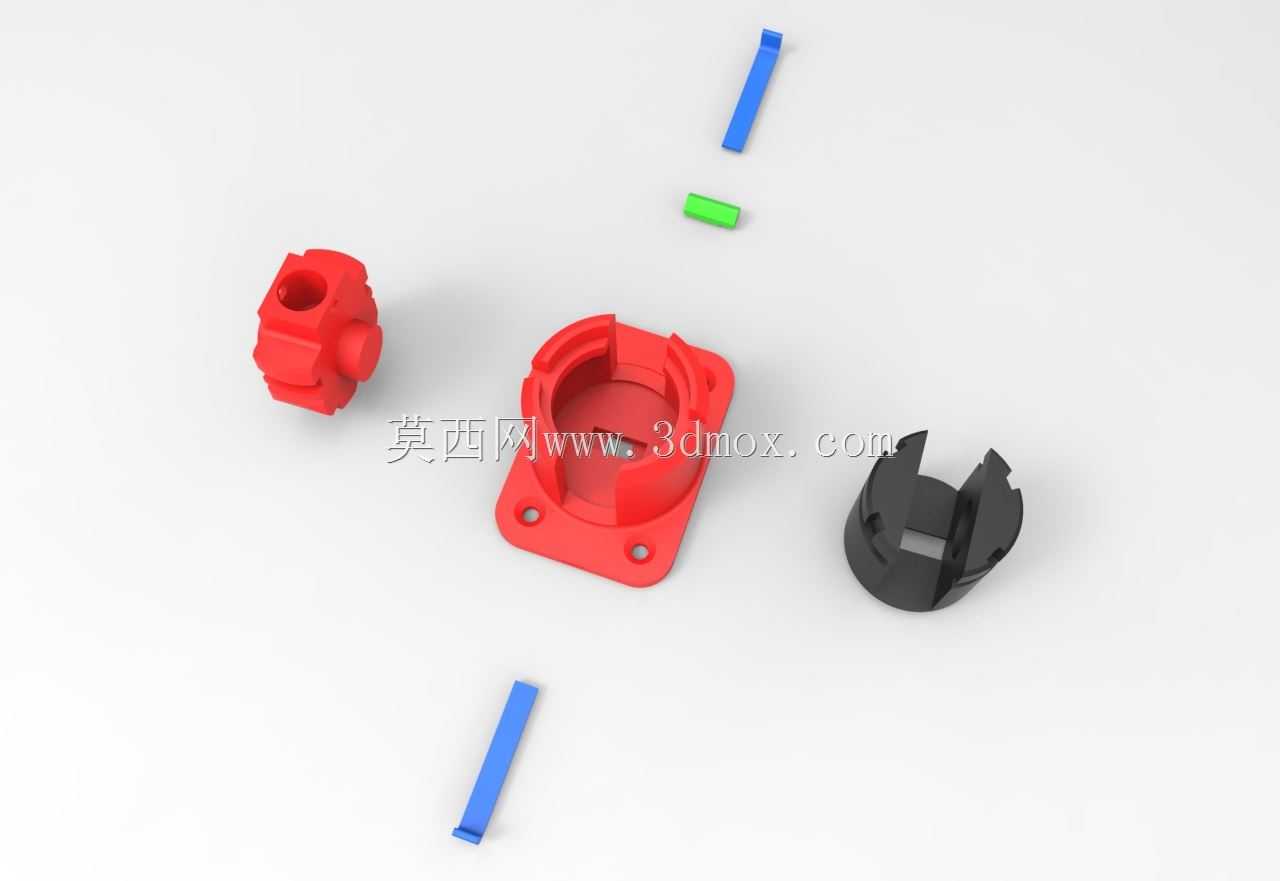

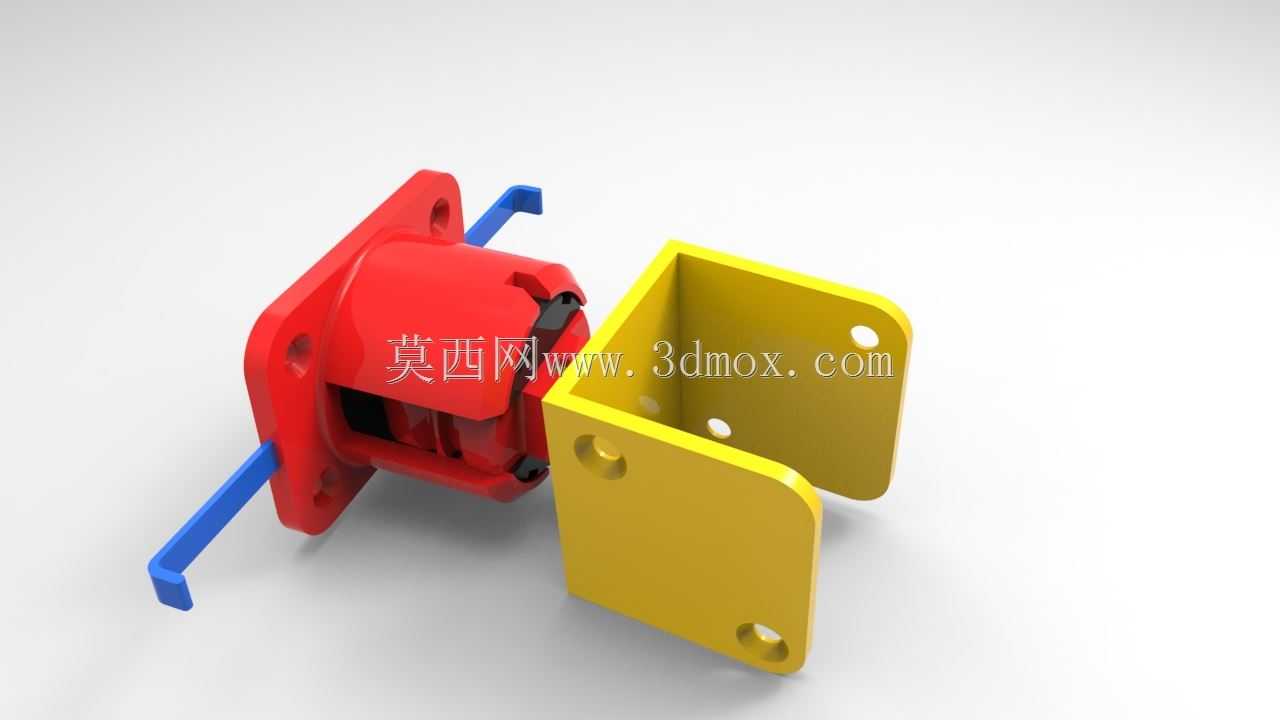

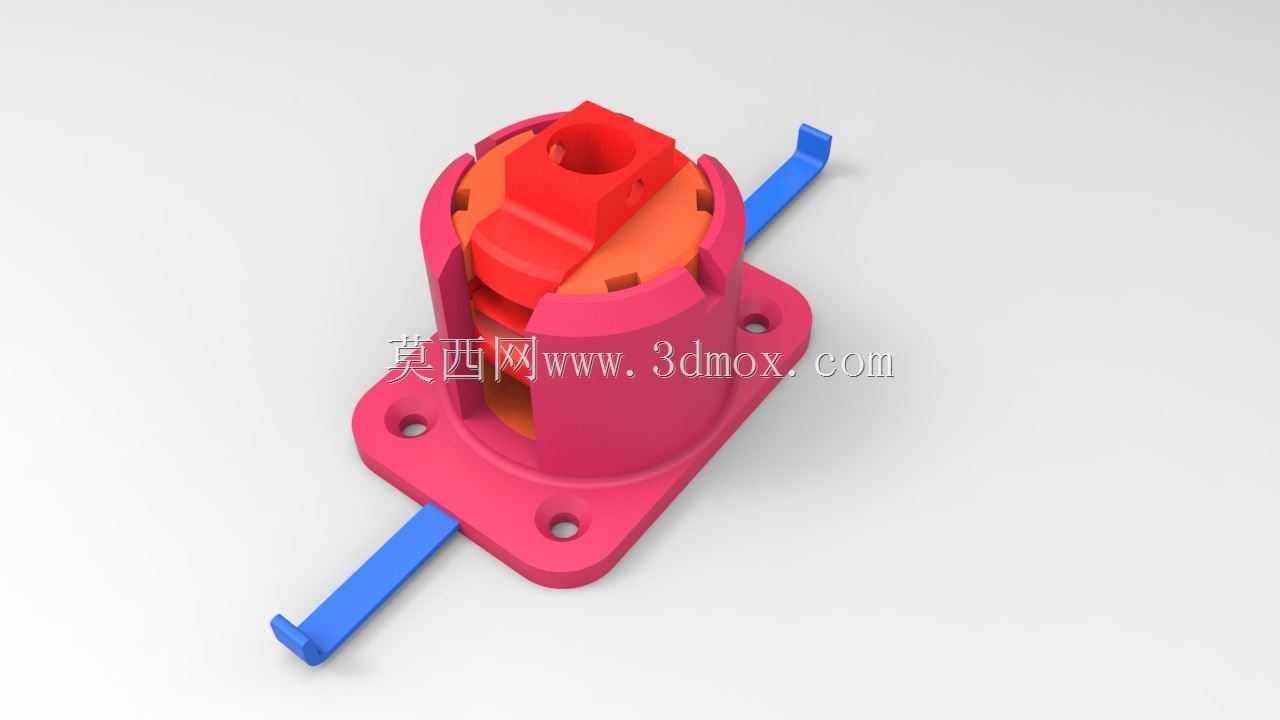

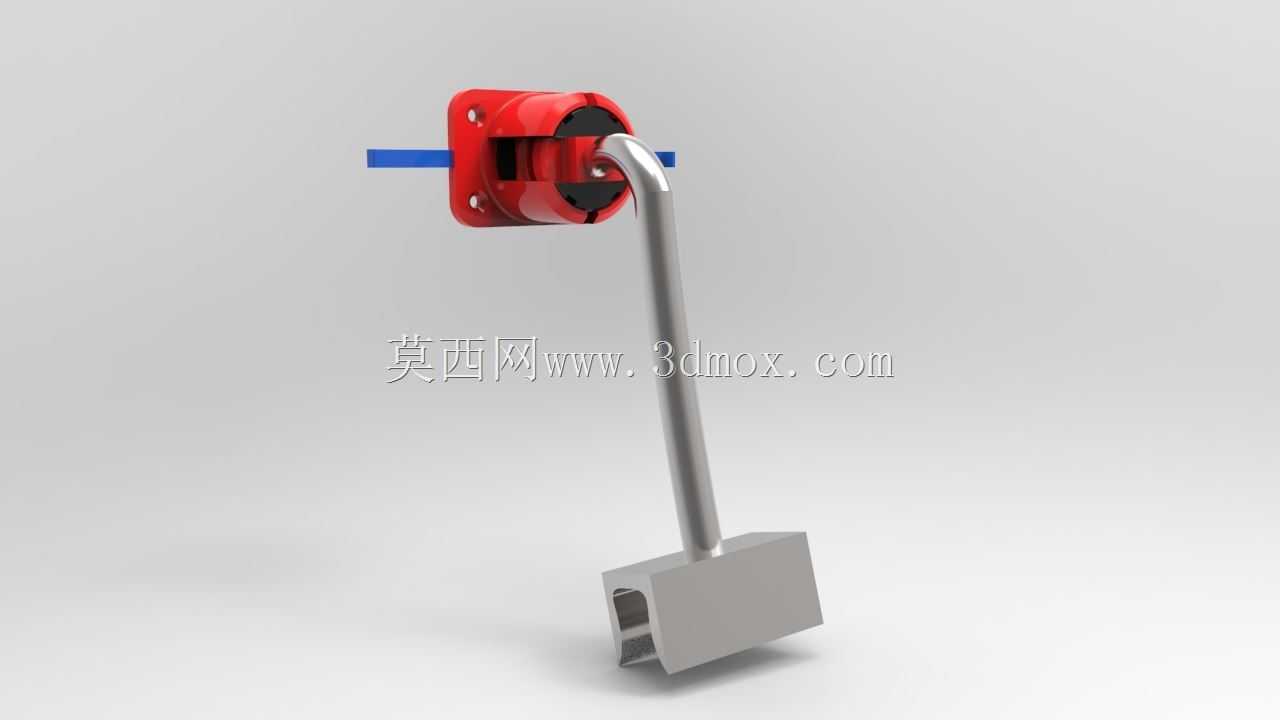

这款铰接构件的核心设计目标，是解决常规单轴铰链仅能实现单平面转动、无法适配多维度角度调节需求的痛点，在门窗开合调节、户外标识牌角度固定、小型照明灯具照射方向调整这类需要双维度角度定位的场景中，能够替代传统需要多组铰链配合的复杂结构，减少装配零件数量，降低整体安装复杂度。从功能实现逻辑来看，构件内部设置了周向分布的卡合定位结构，当转动到目标角度后，卡合结构会自动嵌入对应定位槽位，同时实现旋转方向与摆动方向的双向锁止，不会因为长期受载出现角度滑移、定位失效的问题，相比依靠摩擦力锁止的普通铰接件，抗振性能更突出，在存在持续小幅振动的设备安装场景下也能保持位置稳定。设计阶段充分考虑了一体化成型的工艺可行性，整体结构没有需要后续组装的细小嵌件，采用选择性激光烧结工艺即可一次性打印完成整个组件，不需要额外的装配工序，也避免了小零件装配带来的公差累积问题，成型后仅需简单去除支撑即可直接使用。安装端采用带法兰边的座体结构，法兰上预留了两个对称分布的安装通孔，安装时可以通过标准紧固件直接固定在安装基面，不需要额外设计适配转接件，法兰边的厚度经过载荷校核，能够承受常规铰接场景下的径向与轴向载荷，不会出现固定端变形断裂的问题。两侧伸出的拨杆是锁止状态的操作部件，当需要调整角度时，向外拉动拨杆即可解除内部卡合结构的锁止状态，此时铰接端可以同时实现绕中心轴的周向旋转、以及垂直于轴向的摆动调整，调整到目标角度后松开拨杆，内部的复位结构会推动卡合件自动复位卡入定位槽，完成角度锁定，操作逻辑简单，不需要额外工具即可完成角度调整。铰接端的连接部位采用标准的柱形接口，能够适配常规的杆件、板件连接需求，不需要对配套连接件做特殊的定制加工，降低了整个连接结构的配套成本。整体结构的运动间隙经过优化设计，既不会因为间隙过大出现转动松旷的问题，也不会因为间隙过小导致转动卡滞，在常规的室内外工作环境下，即使存在少量灰尘附着，也不会影响正常的转动与锁止功能，日常维护仅需定期清理表面积尘即可，不需要额外加注润滑油脂。
