多片式研磨机用磨床虎钳结构设计

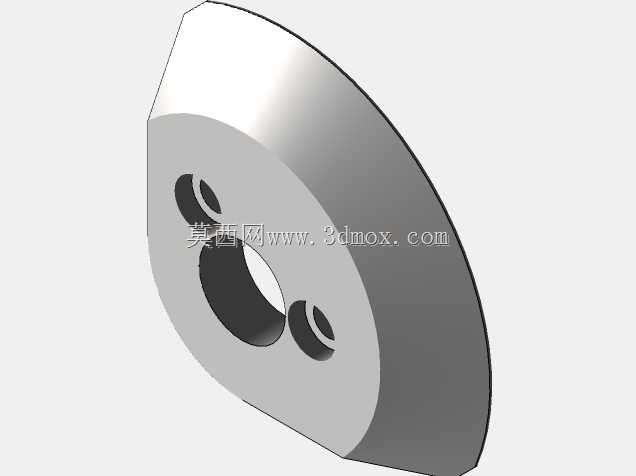

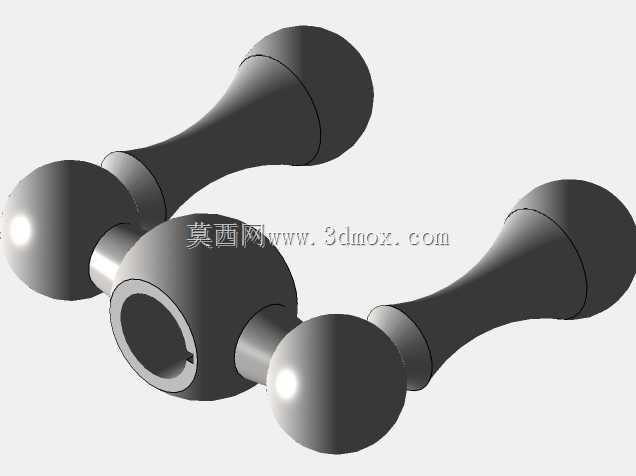

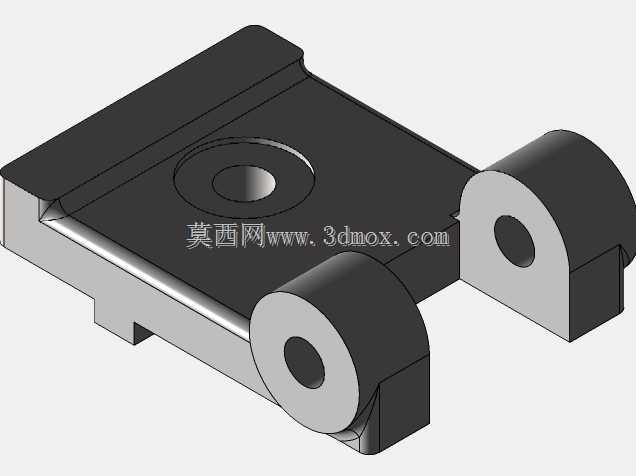

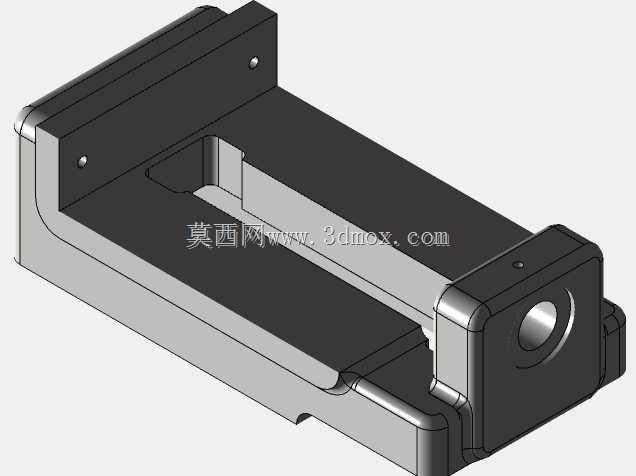

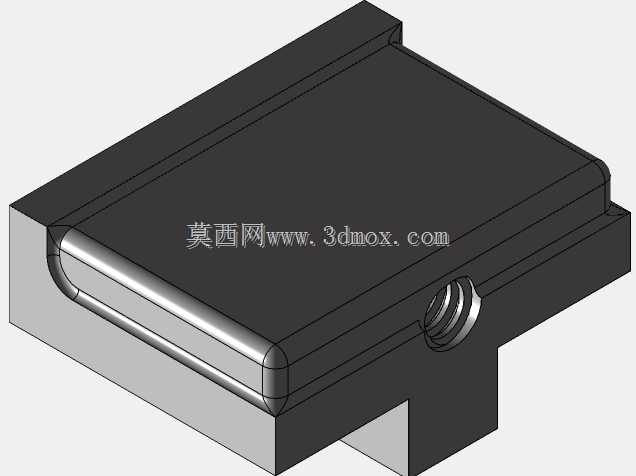

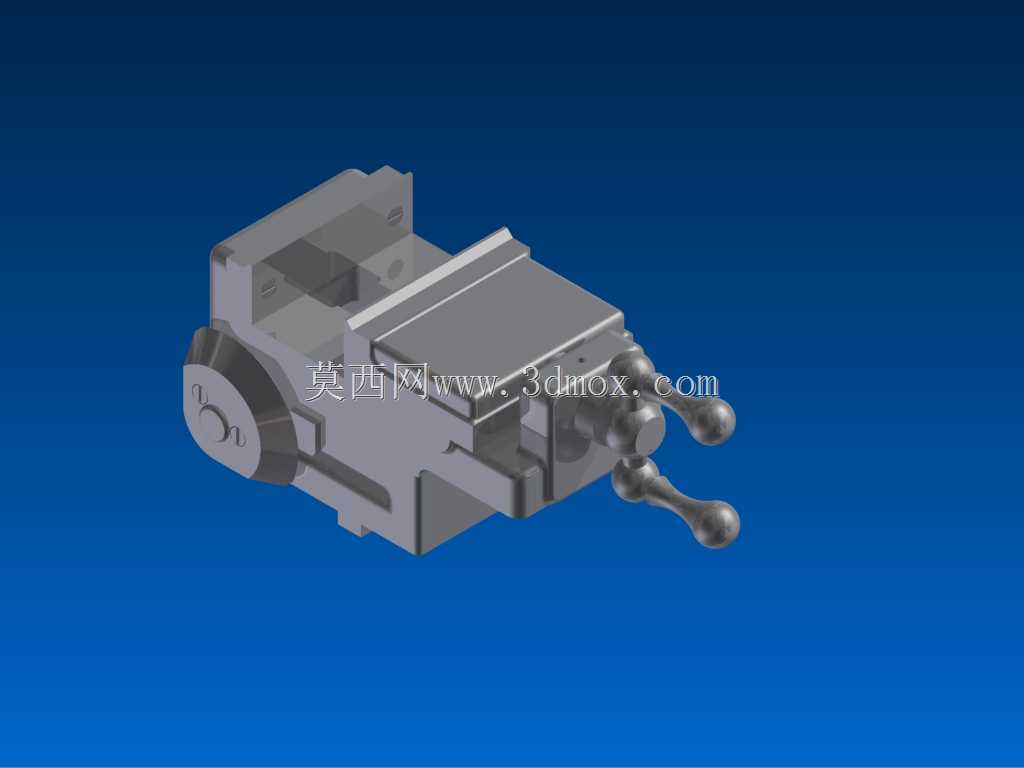

在精密磨削加工场景中，工件的装夹稳定性直接决定最终加工面的形位公差与表面粗糙度，这款多片式结构的磨床虎钳，正是针对小尺寸多工件批量研磨工序开发的专用装夹部件。区别于普通平口钳单工位的装夹局限，该虎钳可同时完成多件平行工件的同步夹紧，适配平面磨床、工具磨床的小型零件批量加工需求，常见于精密五金零件、小型刀具坯料、液压阀阀芯组件的研磨工序装夹，能有效减少单件装夹的辅助工时，提升批量加工的装夹一致性。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配多组活动夹紧块的布局，钳身整体采用高刚性铸铁材质一体成型，底部设置标准的磨床工作台T型槽安装定位边，安装时可直接嵌入工作台T型槽内通过螺栓锁紧，安装基准面的平面度控制在0.01mm以内，保证装夹后钳口与磨床主轴进给方向的平行度要求。夹紧操作端设置多组独立的球头手柄传动结构，通过丝杠副带动活动钳块进给，每个夹紧单元可适配不同厚度的工件装夹，也可通过调整夹紧块间距实现单一大尺寸工件的装夹，钳口工作面设计有细密的防滑齿纹，同时预留了软钳口更换的安装螺孔，针对精加工零件可更换铜质或铝质软钳口，避免夹伤工件已加工表面。考虑到磨床加工过程中会持续喷射磨削液，虎钳的所有传动丝杠部位都设计了防尘防屑护套，避免磨屑和磨削液进入丝杠螺纹副造成卡滞或磨损，钳身的排屑斜面设计可让磨削液带着磨屑自然流出钳体区域，不会在装夹区域积屑影响定位精度。从安装边界来看，这款虎钳的整体宽度适配多数中小型平面磨床的工作台行程，钳口最大张开量可覆盖常规小型研磨零件的尺寸范围，夹紧力通过丝杠螺距与手柄力臂匹配设计，手动操作即可提供足够的夹紧力，同时不会因为夹紧力过大造成薄壁工件的装夹变形。在实际使用中，这类多片式虎钳尤其适合厚度尺寸统一的小型片状零件加工，一次装夹即可完成整批工件的上料，配合磨床的往复进给可一次性完成所有工件的平面研磨，相比普通单工位虎钳，批量加工效率可提升数倍，同时多工位同步定位的设计也能减少重复装夹带来的定位误差，保证同批次零件的厚度尺寸一致性。钳身的导轨面采用了刮研工艺处理，活动钳块的移动直线度经过精密校准，夹紧过程中不会出现钳口上翘的问题，保证工件装夹后上下表面的平行度符合研磨工序的精度要求。
