手动管道夹紧台虎钳结构设计

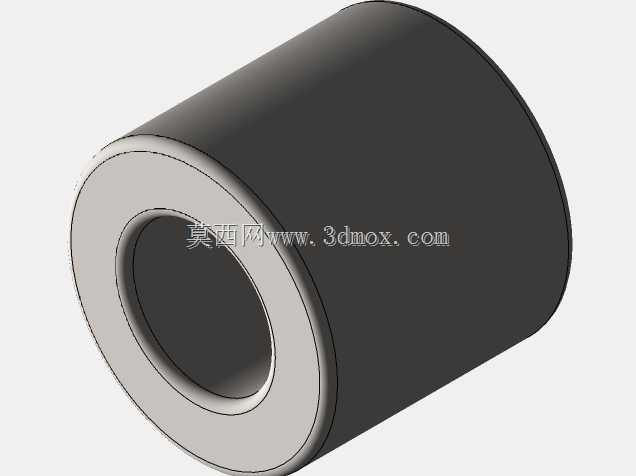

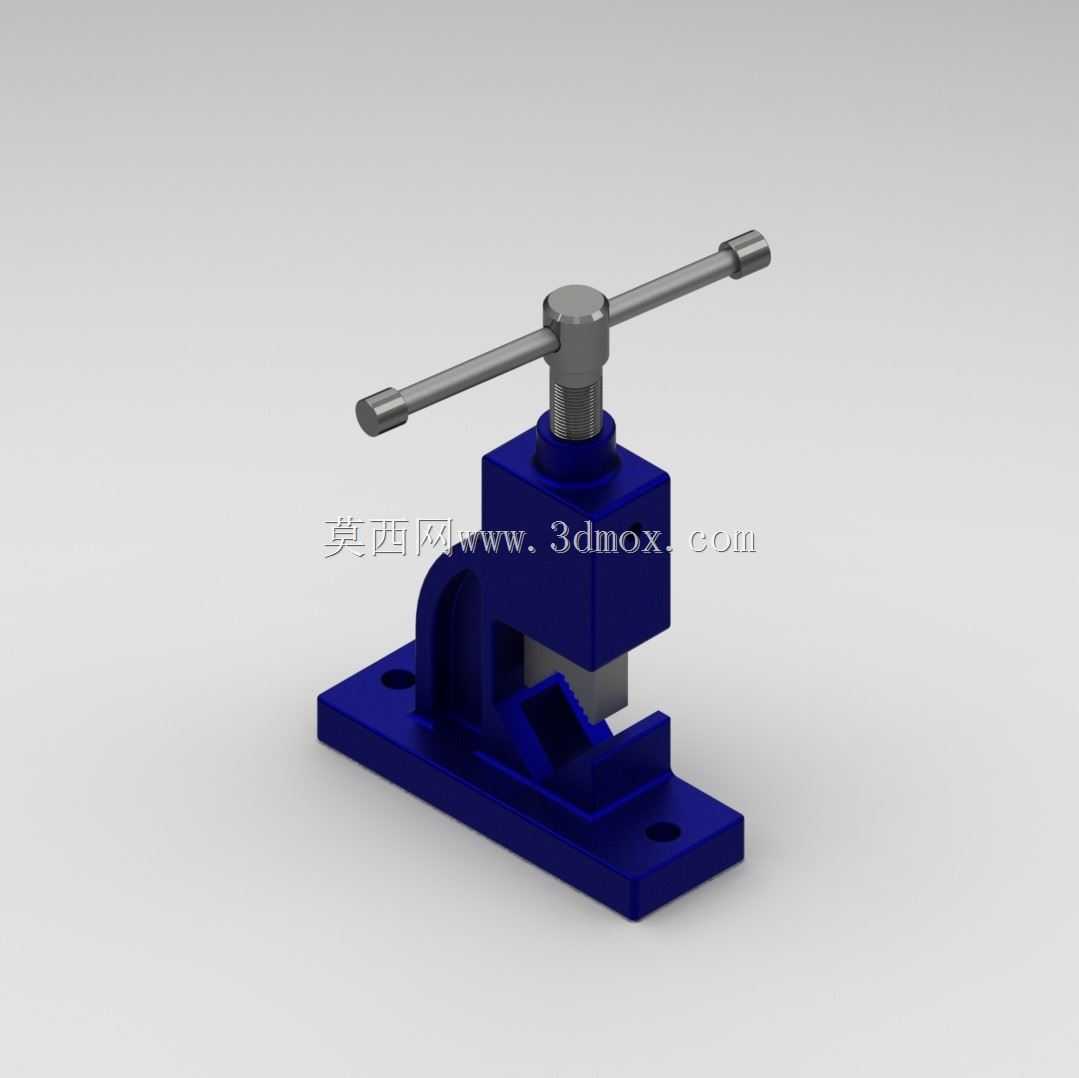

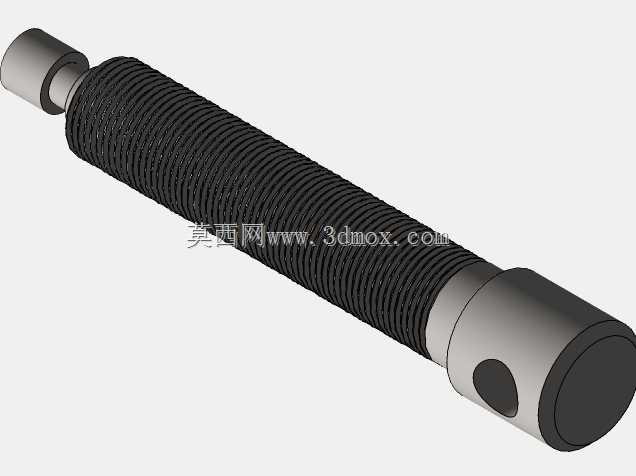

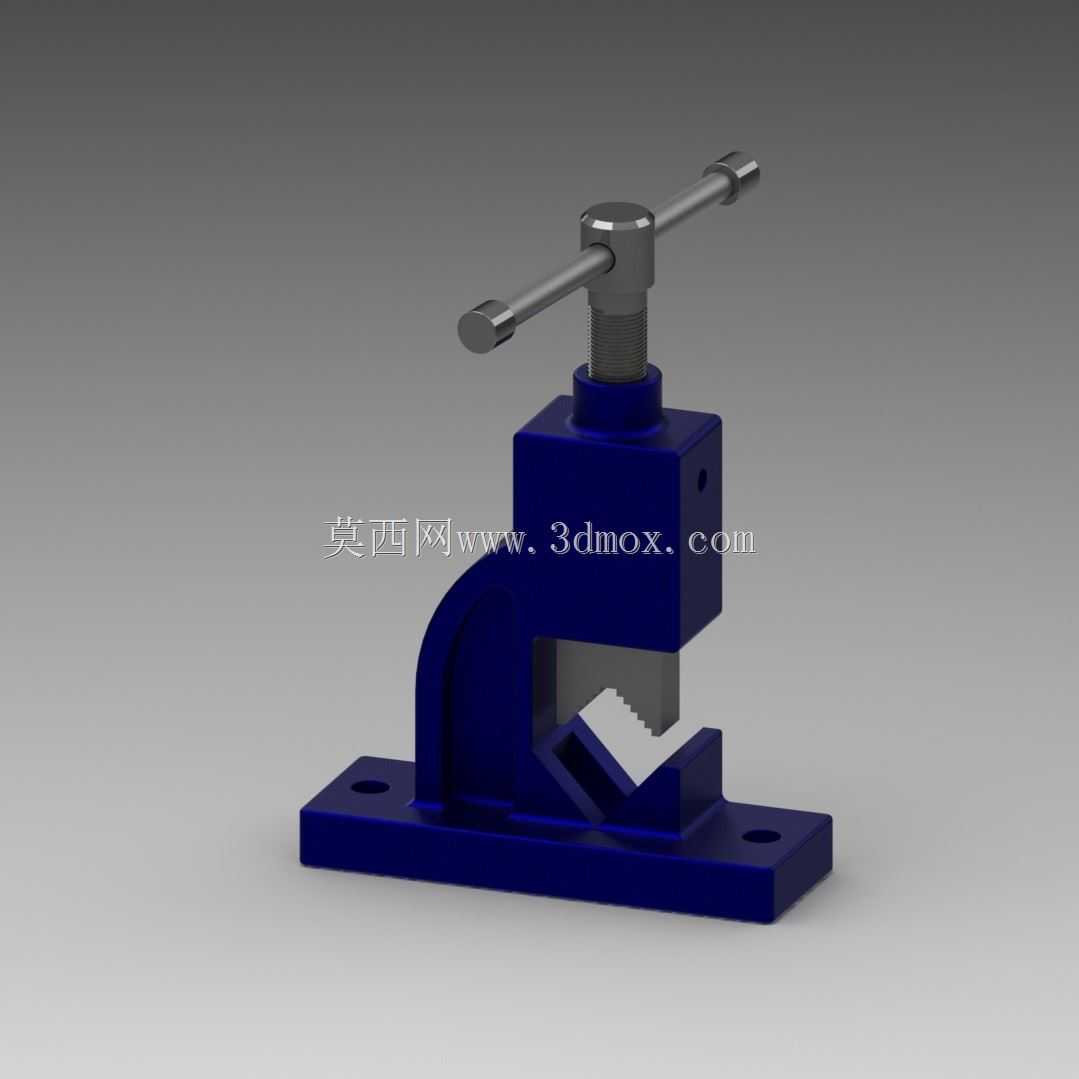

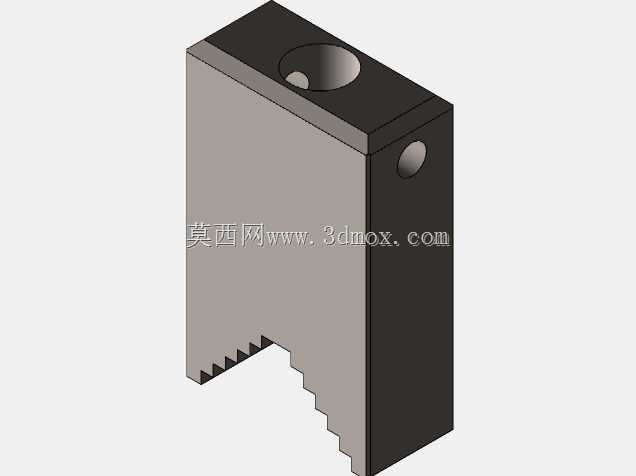

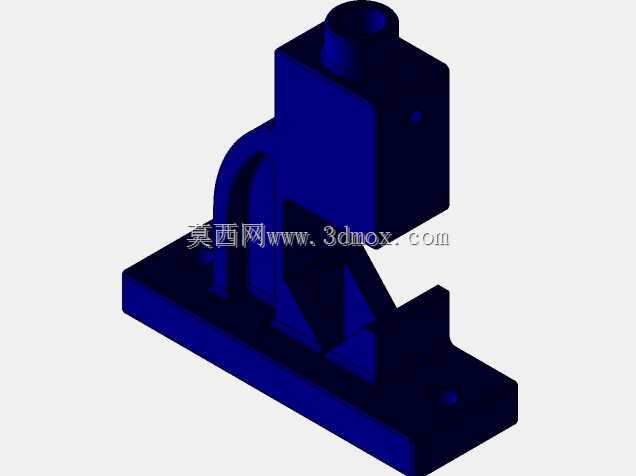

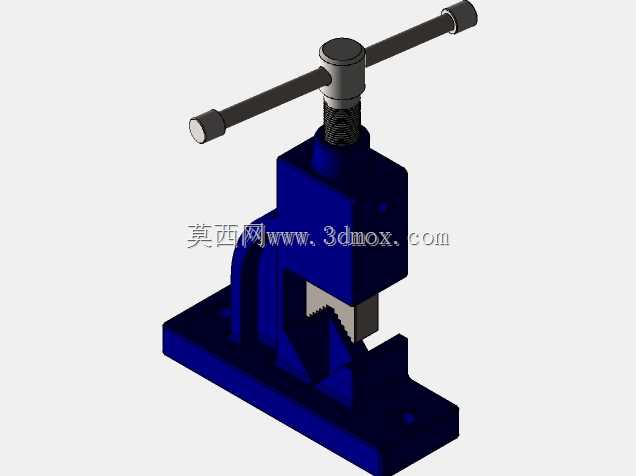

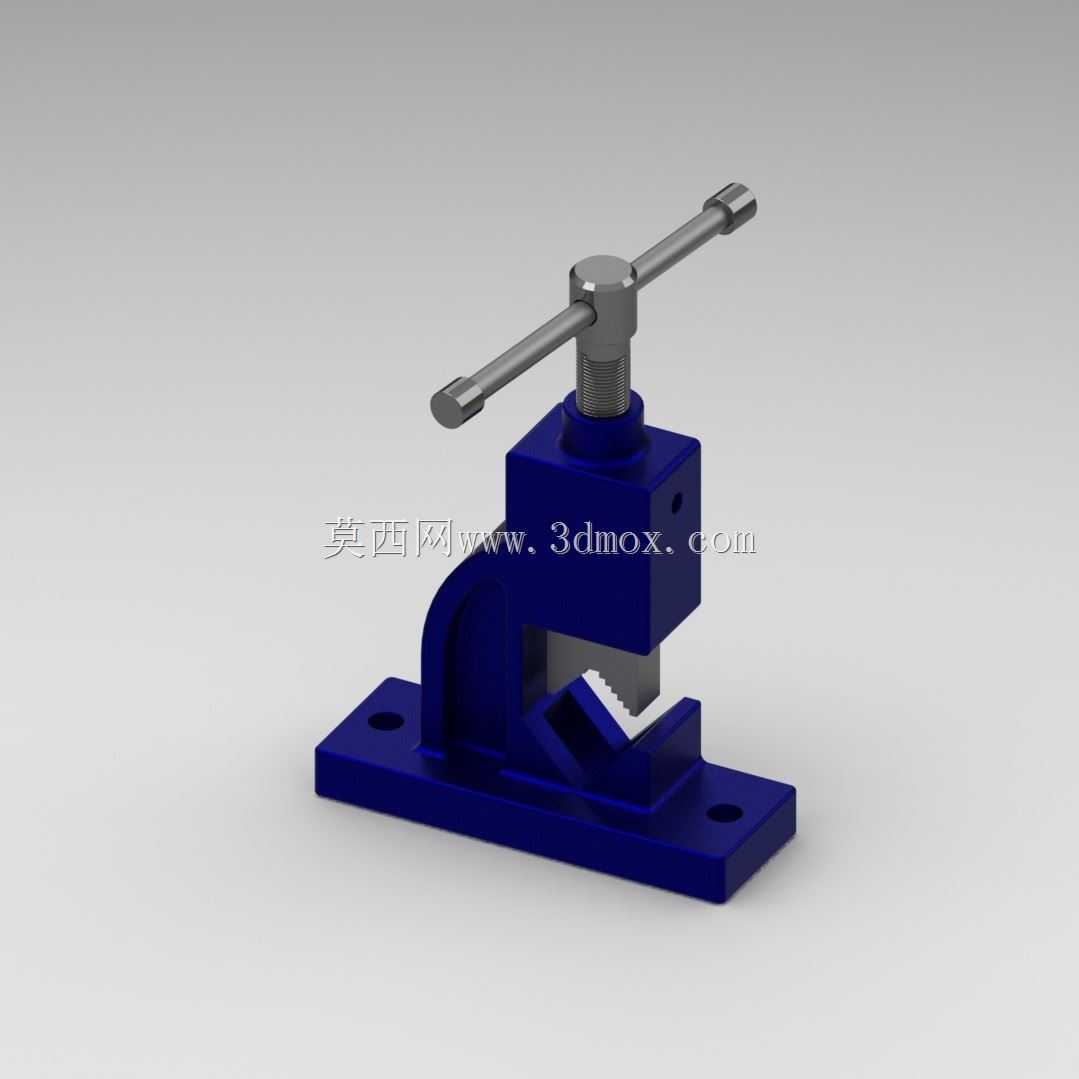

这款手动管钳主要面向小口径金属管材的装夹作业场景，常见于五金维修、管路预制、小型机加工工位，用来固定圆管类工件，配合完成套丝、切割、坡口打磨、管件焊接对位等工序，相比普通平口钳，它的钳口做了适配圆弧面的齿形结构，装夹圆管时不会出现工件打滑、压伤管壁外圆的问题，能有效避免普通平口钳夹圆管时的点接触应力集中缺陷。从结构设计逻辑来看，整体采用立式螺旋进给方案，顶部的T型手柄直接和进给螺杆固连，转动手柄时螺杆带动上钳块做垂直方向的直线进给，下钳座集成了V型定位槽，管材放置在V型槽内可以自动对中，不需要额外找正工件中心，装夹效率比平口钳高40%左右。底座采用带安装孔的平板式结构，两个沉头安装孔的孔距适配常规钳工台的T型槽间距，可以通过螺栓直接固定在工作台面上，安装后整体重心偏低，夹紧大扭矩作业时不会出现侧翻晃动。钳身主体采用一体式弯臂支撑结构，连接底座和上螺杆安装座的弯臂做了加厚处理，受力路径从螺杆传至上钳口，再通过工件传至下V型座，最终通过底座分散到安装台面，整体受力均匀，没有明显的应力集中薄弱点。上钳块的夹紧面做了锯齿形防滑处理，齿尖角度经过优化，既能咬入管材表面防止转动，又不会因为齿形过尖造成管壁过度变形，适合装夹壁厚1mm以上的钢管、铜管、铝管等常见管路材料。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能可靠，夹紧后不会因为作业振动出现松夹的问题，螺杆和上钳块之间采用活动连接，进给时钳块不会随螺杆转动，保证夹紧面始终和管材外圆平行贴合。整体外形尺寸紧凑，底座长度适配小型工位的安装空间，不需要占用太大的工作台面积，手柄长度经过力臂优化，普通人单手施加作用力就能产生足够的夹紧力，不需要额外加接延长杆，日常使用便捷。在设计细节上，钳身的各个棱边都做了倒角处理，避免操作时划伤手部，V型槽的开口角度适配常见的6mm到50mm外径管材，覆盖了日常维修和小型加工的绝大多数管径需求，钳块和钳身之间做了导向限位结构，进给过程中不会出现偏摆，保证上下夹紧面的同轴度，装夹后管材的轴线始终和底座平面平行，方便后续加工时的尺寸测量和工序对位。
