浮法蒸汽疏水阀组工业三维设计作品

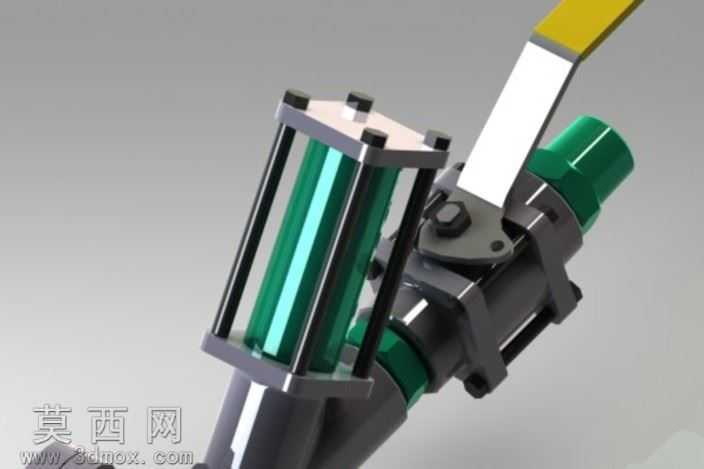

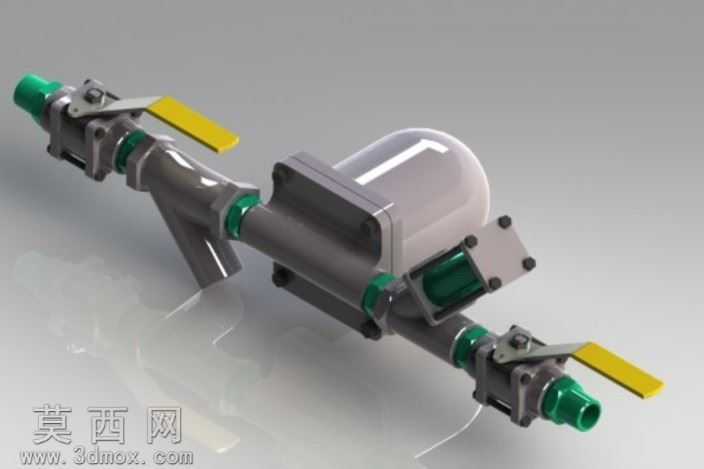

本作品为浮法蒸汽疏水阀组的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先梳理阀组的整体功能逻辑，该阀组集成了前后端截断控制、疏水主体、过滤缓冲三大功能模块，建模时先以基准轴定位整条管路的走向，确保各段管路同轴度符合工业管路安装规范，再依次搭建两端的球阀截断结构：球阀部分还原了手柄扳动结构、阀芯密封面、快插式管路接头的细节，手柄的防滑纹理、接头处的密封环槽都做了精准的特征刻画，保证结构尺寸与实际工业件匹配。中间的浮法疏水主体是建模核心，先构建外部的承压壳体，壳体的安装法兰、螺栓孔位都按照标准件参数绘制，再还原内部浮球感应启闭的结构逻辑，壳体与管路衔接处的密封结构、固定支架的加强筋都做了细化处理，避免建模时出现特征缺失。材质与渲染阶段，针对不同部件匹配对应工业材质：管路主体采用哑光金属灰的铸钢材质，还原工业铸件的细腻磨砂质感；两端接头、密封环采用亮面工程塑料与橡胶材质，通过调整粗糙度参数区分塑料的硬质感与橡胶的哑光柔性质感；操作手柄采用醒目的亮黄色工程塑料材质，还原现场阀件的标识配色；疏水主体的上盖采用半透磨砂材质，既可以隐约展示内部结构轮廓，又符合实际产品的观察窗材质特性。渲染时采用柔和的影棚布光，主光源从侧上方打亮阀组整体轮廓，辅光源补全暗部细节，添加微弱的环境反射让金属材质更具真实感，地面添加轻微的倒影效果提升整体质感。设计思路上，该阀组模型严格遵循蒸汽管路疏水系统的实际配置逻辑，前后端设置截断阀方便疏水阀的检修更换，整体结构紧凑，安装接口统一为快插式结构适配常见工业蒸汽管路，建模时所有配合面都做了间隙校验，确保各部件装配无干涉，既可以作为工业设计教学的结构展示素材，也可以用于管路系统的虚拟装配仿真，还原浮法疏水阀在蒸汽系统中自动排出冷凝水、阻挡蒸汽泄漏的功能结构，帮助使用者直观理解阀组的组成与工作逻辑。
