焊接工位孔台定位夹紧工装结构

在金属构件焊接加工的现场场景里，待焊工件的焊前定位装夹直接决定最终焊缝成型质量与构件尺寸精度，这款孔台夹紧结构正是针对带孔台特征的焊接工件开发的专用装夹部件。日常焊接作业中，待焊的两个对接构件在受热过程中会产生不均匀的热胀冷缩，若没有可靠的侧向与轴向约束，焊接收缩应力会拉扯工件产生错位、角变形甚至焊缝开裂，这款夹紧结构的核心作用就是在焊接全过程中对孔台位置的工件施加稳定的压紧力，抵消焊接过程产生的拉应力，让工件始终保持在预设的对接位置上。

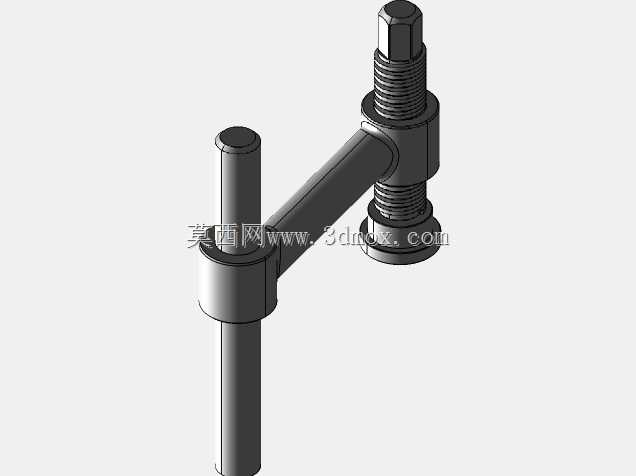

从结构设计逻辑来看，这款夹紧件采用了悬臂式的布局，垂直布置的光杆立柱作为整个机构的支撑基准，悬臂夹座可以沿着立柱轴向滑动调整高度，适配不同高度尺寸的孔台工件装夹需求，夹座与立柱之间采用紧定结构锁止，调整到位后可以快速固定位置，不会在装夹受力时产生滑移。悬臂末端集成的螺纹压紧组件是核心施力部件，采用细牙螺纹传动，压紧过程中可以精准控制压紧力大小，既不会因为压力过大压伤工件孔台表面，也不会因为压力不足导致焊接过程中工件移位，压紧头的端面做了平垫式设计，增大与工件表面的接触面积，避免局部应力集中压出凹痕。

安装使用时，垂直立柱需要固定在焊接工装台的基准面上，立柱的安装孔位需要与工件孔台的中心位置保持预设的同轴度公差，悬臂的水平伸出长度可以根据工件的外轮廓尺寸调整，确保压紧头正好落在孔台的压紧基准面上，不会与焊缝位置产生干涉，给焊枪预留足够的操作空间。整个机构的活动部件都预留了合理的配合间隙，焊接现场的焊渣飞溅、粉尘附着不会导致机构卡滞，日常维护只需要定期清理螺纹副上的杂物，涂抹少量润滑脂即可保持操作顺畅。不同于通用的平口钳或者快速夹钳，这款结构专门针对孔台类工件的装夹做了适配，压紧力的作用点正好对应工件刚性较好的孔台位置，不会压坏工件薄壁部位，在小型框架构件、管类对接件、支架类零件的焊接工位上，这类夹紧结构可以大幅减少焊后校正的工作量，提升焊接加工的一次合格率。
