机加工多面孔位定位组合夹具基座

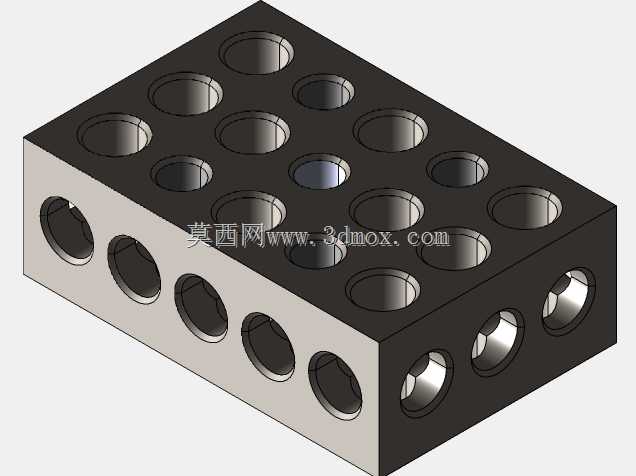

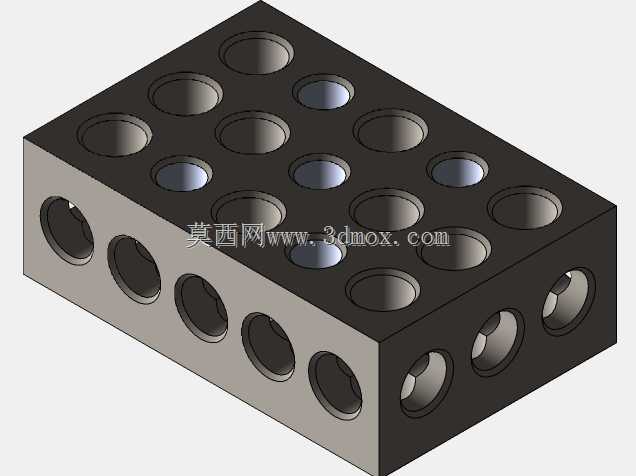

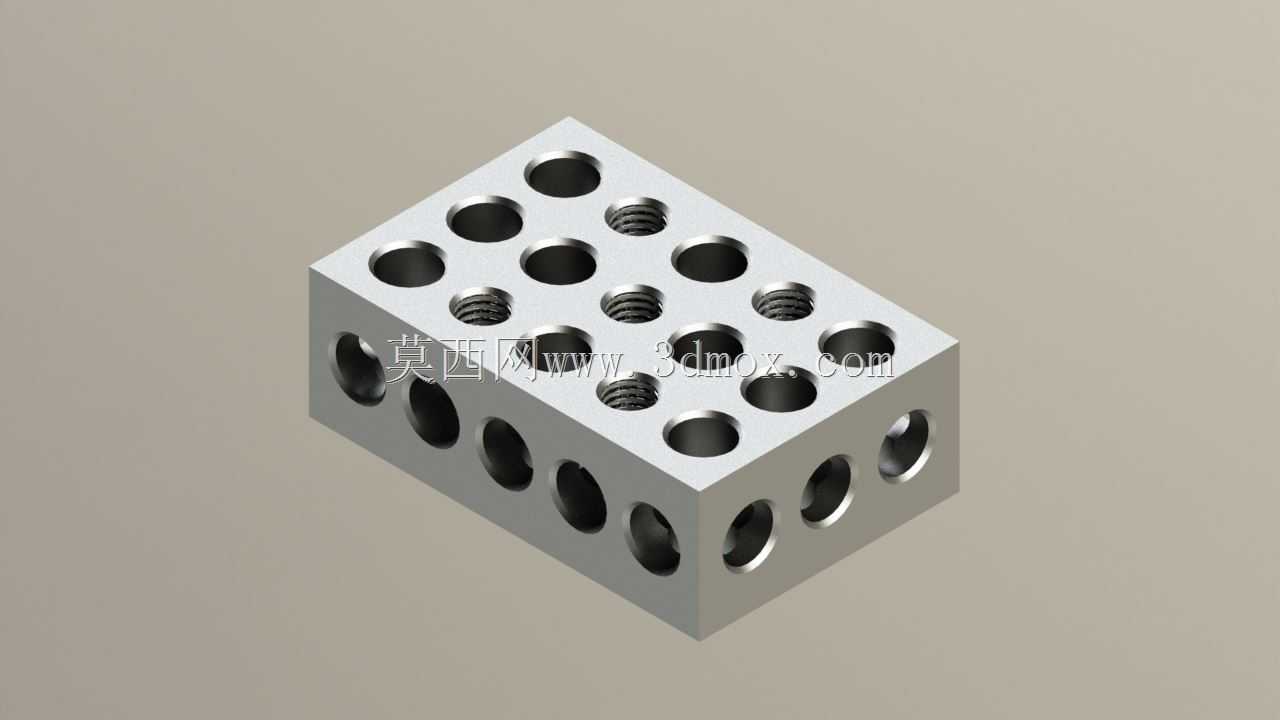

在常规立式铣床、小型加工中心的小批量零件装夹场景里，这类多孔结构的夹具基座是一线操作师傅用得极顺手的辅助定位件，它不需要复杂的定制胎具，就能快速完成不同外形小零件的装夹固定，省去了每次换活重新搭压块、找正基准的大量辅助时间。从结构设计逻辑来看，这个块体采用规整的立方体外形，六个面都做了孔位布局，其中五个面加工的是3/8"-16规格的标准内螺纹孔，剩余面加工的是同规格光孔，这种孔位排布是为了兼容不同方向的装夹需求：螺纹孔用来直接拧入压紧螺栓、定位销或者支撑螺柱，光孔则可以穿装拉紧螺杆，或者作为定位销的避让孔，不管是从顶面压持、侧面顶紧还是底面拉紧，都能找到对应的安装孔位，不需要额外在工作台上打工艺孔。设计的时候特意把孔位按等间距矩阵排布，相邻孔的中心距做了统一公差控制，这样在组合装夹的时候，可以快速计算定位尺寸，不用每次反复测量孔位坐标，对于需要多工位同步装夹的小件加工场景，能直接把多个工件通过这个基座串联定位，一次装夹就能完成多件加工，减少换刀和走刀的空行程。它的安装边界也做了适配性考虑，立方体的相邻面垂直度、平面度都按工装夹具的常规精度要求做了管控，直接靠在机床工作台的T型槽定位块上就能完成自身找正，不需要额外打表校正基座的基准面，底面的孔位可以配合T型螺栓直接固定在工作台上，不会因为切削受力出现位移。实际使用的时候，不管是加工小型铝件的外形铣削，还是小钢件的钻孔、攻丝工序，这个基座都能作为通用的装夹载体，配合不同长度的螺柱、压块就能组合出适配不同工件外形的装夹结构，比专用夹具的柔性高很多，也比零散的压块装夹稳定性好，尤其是在做试制件或者小批量非标零件加工的时候，不用专门设计制作专用夹具，靠这个多孔基座就能快速搭建装夹方案，能大幅缩短生产准备周期，也降低了小批量生产的工装成本。孔位的深度也做了合理设计，螺纹孔的有效螺纹长度足够保证螺栓拧入后的连接强度，不会因为切削时的振动出现螺栓滑牙或者压持松动的情况，光孔的深度则贯穿对应壁厚，穿装螺杆的时候不会出现卡滞，块体的边角做了小倒角处理，避免安装的时候划伤操作人员或者工作台面，整体没有多余的结构，所有设计都围绕快速装夹、多方向适配的实际使用需求展开，是机械加工车间里非常实用的通用工装组件。
