24英寸法兰连接三向铁制管道接头

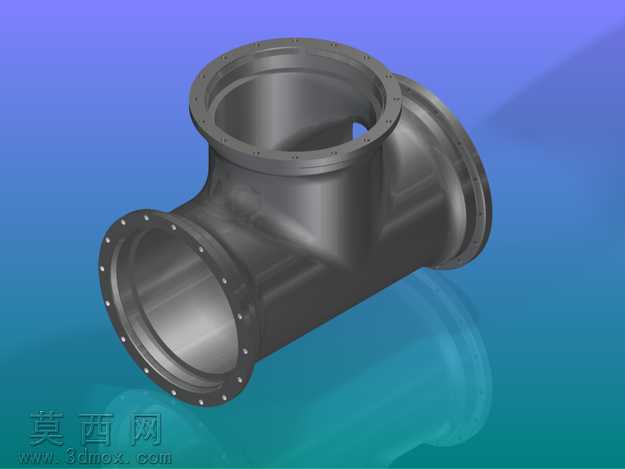

该作品为三向连通的铁制管道接头三维模型，采用Autodesk Inventor完成全参数化建模，整体为等径三通结构，三个接口均采用法兰连接形式，适配24英寸公称通径的管路系统。建模过程首先以基准面绘制各接口的法兰截面轮廓，通过拉伸命令生成法兰基体，逐一绘制法兰端面上的螺栓孔阵列，保证孔位沿法兰圆周均匀分布，满足法兰连接的装配精度要求；随后通过多段放样与布尔运算构建三通主体的过渡流道，确保三个接口的连通区域内壁平滑过渡，无结构突变，可有效降低管路内部的流体阻力，适配流体输送工况的使用需求。材质赋予环节选用铸铁材质参数，还原铁制管件的哑光金属质感，表面添加细微的铸造纹理与均匀的氧化质感，模拟工业铸铁管件的真实外观，同时对法兰密封面做高光处理，区分密封面与管件主体的加工精度差异。渲染阶段采用蓝紫渐变背景，搭配柔和的环境光与定向补光，清晰呈现管件的内外结构特征：外壁的铸造圆角、法兰端面的螺栓孔排布、内壁的平滑流道都得到清晰展现，模型底部添加柔和倒影增强视觉层次感。设计过程严格遵循工业管道接头的设计规范，三个接口的法兰尺寸、螺栓孔数量与孔径均匹配对应通径的法兰标准，主体壁厚均匀，过渡区域做圆弧倒角处理，既满足管路承压的结构强度要求，也兼顾铸造工艺的脱模需求，可直接用于管路系统的装配仿真、工程出图以及产品展示场景，为工业管路设计提供精准的三维数字模型支撑。
