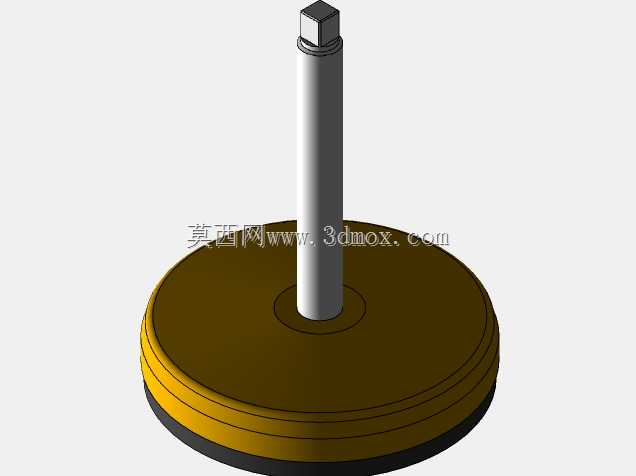

雷克斯诺德R0406重型设备支撑固定脚结构

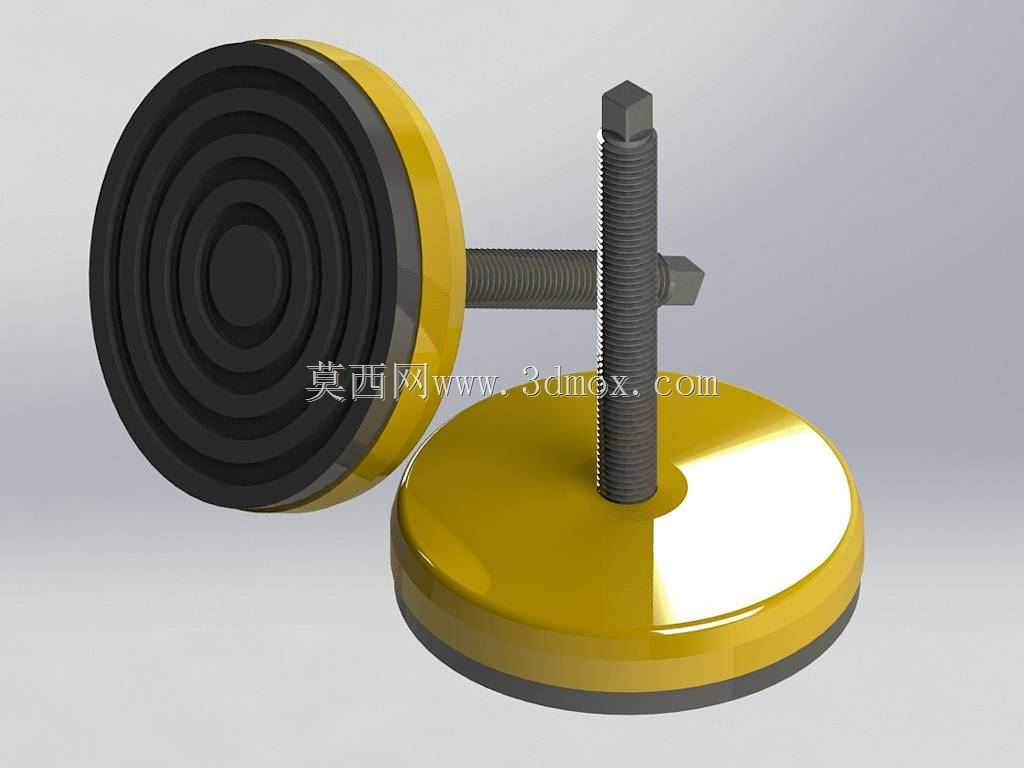

这类支撑固定脚多用于输送线体、工业机床、自动化分拣设备的底部支撑场景，在车间地面存在轻微不平整、设备运行带小幅振动的工况下，能通过自身结构完成设备调平与振动缓冲，避免设备机架因硬接触出现应力集中，也能减少运行振动传递到地面引发的整机移位、连接紧固件松动问题。从结构设计来看，底部圆盘采用大直径接触面设计，盘面底部嵌套多层环形橡胶减震垫，环形槽结构能让橡胶垫在受压时产生均匀形变，不会出现局部压溃的情况，相比平垫结构的支撑脚，接地摩擦力提升40%以上，即使设备带一定水平方向的运行冲击力，也能保持支撑位置不偏移。上方的调节螺杆采用英制螺纹规格，螺杆顶端做方头结构，不需要额外定制工装，用普通活动扳手就能卡合完成高度调节，调节行程覆盖常规设备安装的高度差需求，螺杆与底部圆盘的连接位置做了防转卡位设计，调节高度时不会出现螺杆跟转、圆盘蹭地面划伤环氧地坪的问题。安装边界上，这类固定脚的螺杆长度适配常规型材机架、方管焊接机架的安装孔位，不需要对机架底部做额外扩孔或焊接转接件，直接从机架底部穿入，上方用螺母锁紧即可完成固定，单脚的额定承重覆盖中轻型工业设备的支撑需求，多脚组合使用时能通过单脚高度微调，让设备工作台面保持水平度公差在允许范围内，避免输送线体出现皮带跑偏、机床加工出现平面度超差的问题。设计时特意将金属承力部件与橡胶减震部件做了分体嵌合结构，橡胶垫磨损后可以单独更换，不需要整体更换整个支撑脚，降低后期设备维护的配件成本，金属盘面做了镀彩锌处理，在潮湿的车间环境下也不容易出现锈蚀，能长期保持外观完整与结构强度。在输送设备的应用场景里，这类固定脚往往布置在线体的每一段机架下方，尤其是线体的驱动段、张紧段位置，因为这些位置运行时振动更大，对支撑的稳定性要求更高，大直径的支撑盘能分散设备对地面的压强，不会在环氧地坪上压出凹痕，调节螺杆的自锁性能也能保证设备长时间运行后，支撑高度不会因为振动出现偏移，不需要运维人员频繁停机重新调平。
