小型直角双孔L型角钢固定支架

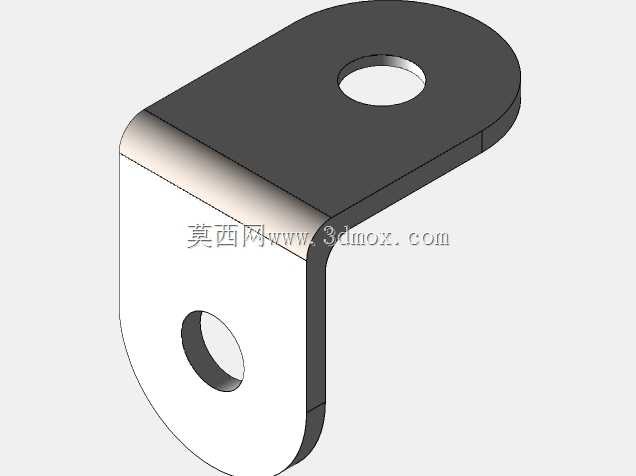

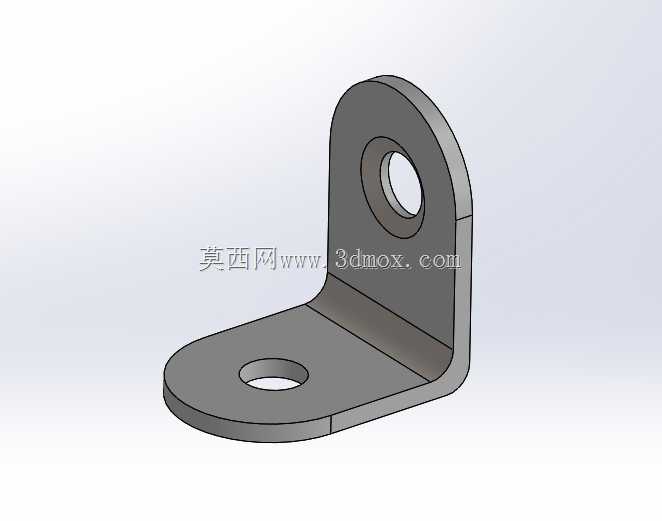

在各类轻型设备装配、小型机架搭建、电气元件固定场景中，这类L型角钢支架是十分常用的连接固定件，日常做小型自动化设备侧装传感器、走线槽固定、小型气动元件安装时，经常会用到这类小尺寸直角支撑件。不同于大规格承重角钢支架，这款小尺寸支架更适配轻载安装场景，两个安装面分别预留一个安装孔，安装时无需额外做面加工，直接通过螺栓穿过孔位即可完成两个垂直面的构件连接，能快速实现两个垂直方向构件的刚性固定，省去现场切割、折弯角钢的工序，提升装配效率。设计上采用等厚板材一体折弯成型，折弯处做了圆弧过渡处理，避免直角折弯处产生应力集中，提升支架整体的抗弯折能力，竖直安装面的端部做了半圆弧形收边，既可以避免尖锐边角划伤安装人员，也能适配部分圆弧贴合的安装面，减少安装干涉。尺寸方面长宽高分别为20mm、20mm、16mm，整体占用安装空间极小，适合安装空间局促的紧凑型设备内部使用，两个安装孔直径均为5mm，适配市面上常用的M4、M5规格螺栓，安装时可根据实际固定需求选择对应规格的紧固件，孔位预留了足够的螺栓穿入间隙，降低现场安装的对位难度。实际使用中，这类支架常被用在小型设备内部的线缆固定座安装、小型光电开关侧装支架、轻型外壳边角连接、小型钣金框架的直角加固等场景，因为整体尺寸小巧，不会过多占用设备内部的走线与元件布置空间，一体折弯的结构也能保证足够的支撑刚性，应对轻载固定场景完全不会出现变形问题。建模过程中需要重点关注折弯处的内R角取值，要匹配对应板材厚度的折弯工艺参数，避免建模尺寸与实际折弯加工后的成品尺寸出现偏差，两个安装孔的中心距要结合安装面的尺寸做合理布置，保证螺栓安装时有足够的扳手操作空间，不会出现螺栓无法拧紧的问题。
