双螺杆平行夹持工装结构设计

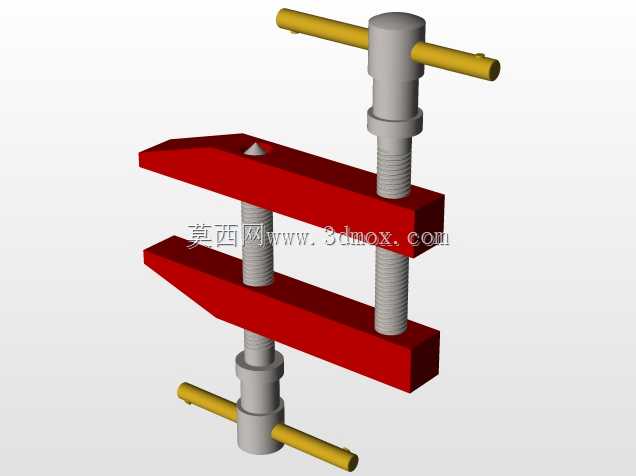

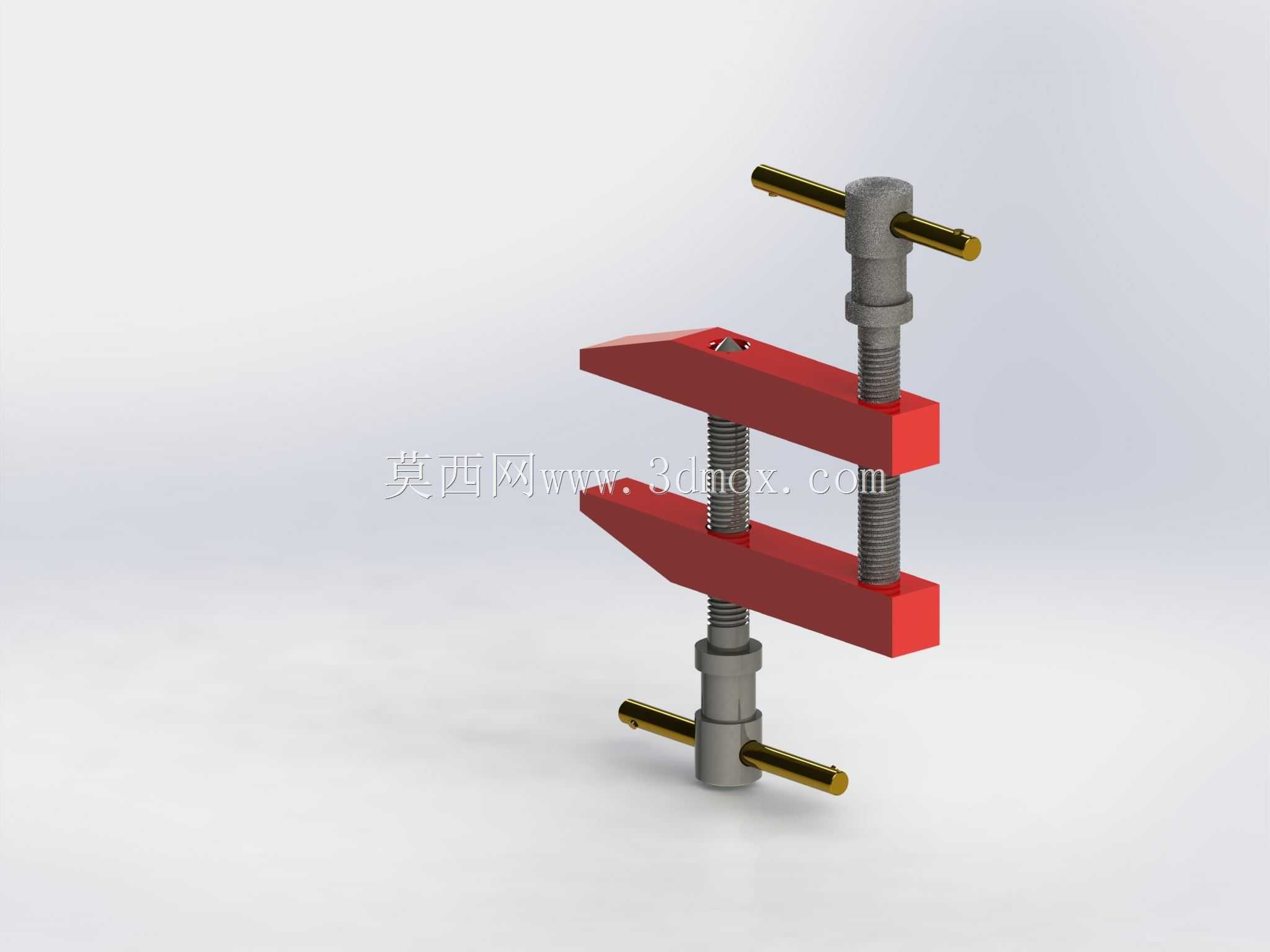

这款双螺杆平行夹持结构，在小件机加工、装配对位、工件固定场景中适配性极强，日常钳工工位上的小型零件打磨、钻孔、粘接对位，或是实验室里的样件固定、小部件组装，都能通过它实现稳定的夹持作业。区别于普通单螺杆夹钳容易出现的夹头偏斜问题，这套结构采用上下对称布置的双丝杆传动设计，两根梯形丝杆分别贯穿上下两个夹臂的两端，转动端部的T型手柄时，两个夹臂会沿着丝杆轴向同步平移，全程保持两个夹持面的绝对平行，不会因为单侧受力出现夹头翘曲、工件打滑偏移的问题，哪怕是夹持厚度较薄的片状工件、表面平整度要求高的精加工零件，也不会留下压痕或者夹偏。

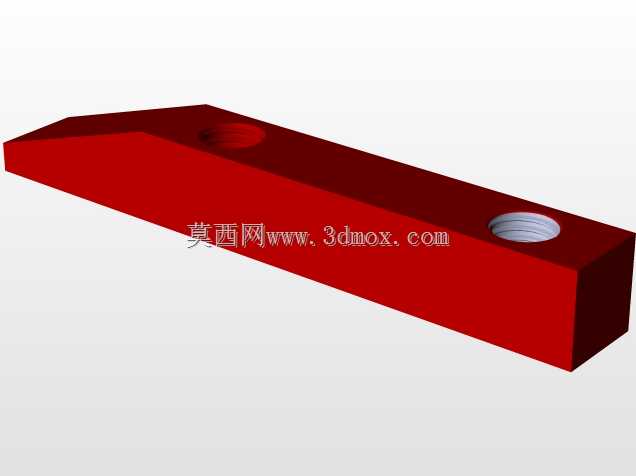

从设计逻辑来看，夹臂采用楔形截面的结构造型，夹持端做了收窄处理，能够伸入狭窄的装配间隙里完成夹持作业，避免普通宽口夹钳无法进入狭小空间的局限；丝杆与夹臂的配合段采用梯形螺纹传动，具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，不需要额外增加锁止结构就能保持稳定的夹持力。上下两个T型手柄分别对应上下丝杆的调节，既可以单独调整某一侧的开合量适配异形工件，也可以同步转动实现快速开合，应对不同厚度的工件时调节效率更高。

安装与使用边界上，这套夹钳不需要额外固定基座，可直接手持操作，也可以通过夹臂尾部的安装孔固定在工作台面作为小型台钳使用；夹持开口范围覆盖从薄垫片到中等厚度块料的常规小件尺寸，夹持面做了平整处理，不需要额外加装软质垫条就能直接夹持硬质金属件、塑料件、木质样件，不会因为夹持力集中损伤工件表面。结构上没有复杂的传动零件，所有部件都采用常规机械加工工艺即可制作，丝杆、手柄、夹臂都属于易加工的常规结构，后期维护只需要定期在丝杆螺纹处加注润滑脂就能保证传动顺畅，长期使用出现螺纹磨损后也可以单独更换丝杆零件，不需要整体报废替换，在小型加工工位、维修作业场景里的实用性非常突出。
