刨床用型材定位靠刀工装结构

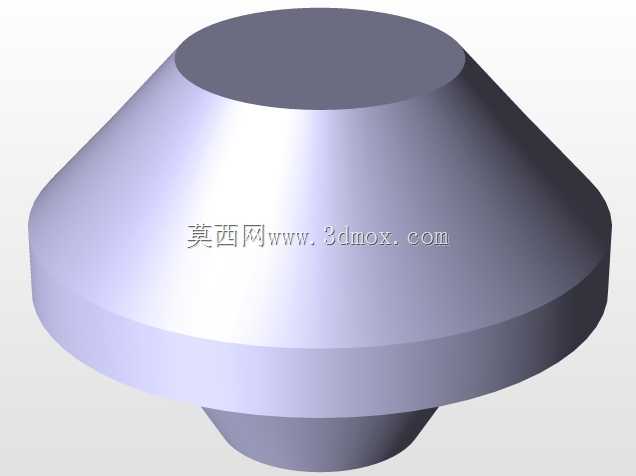

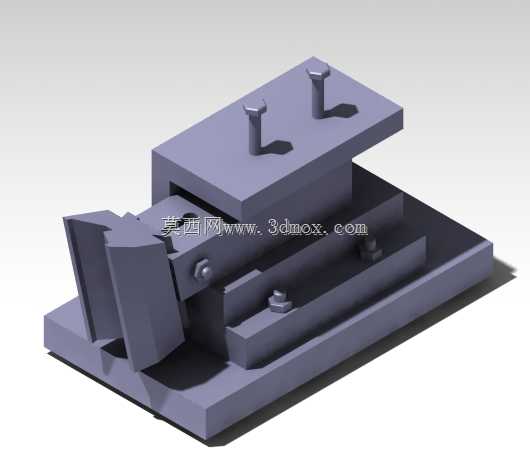

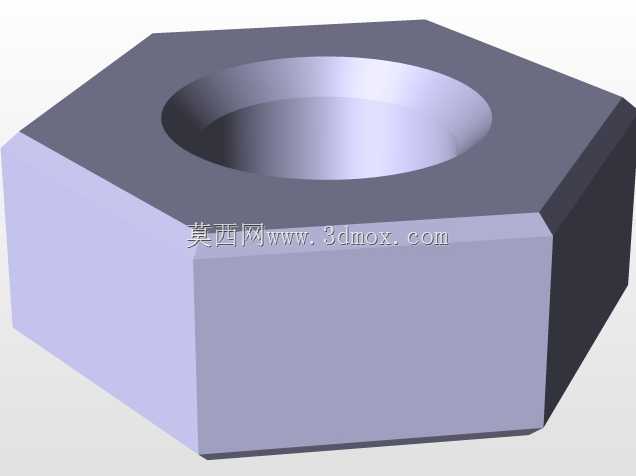

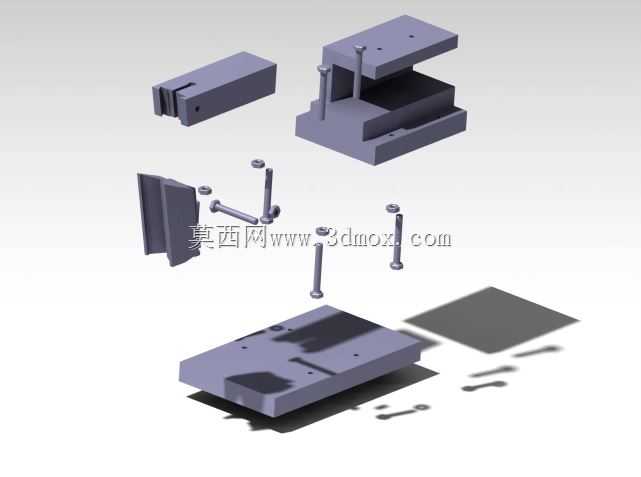

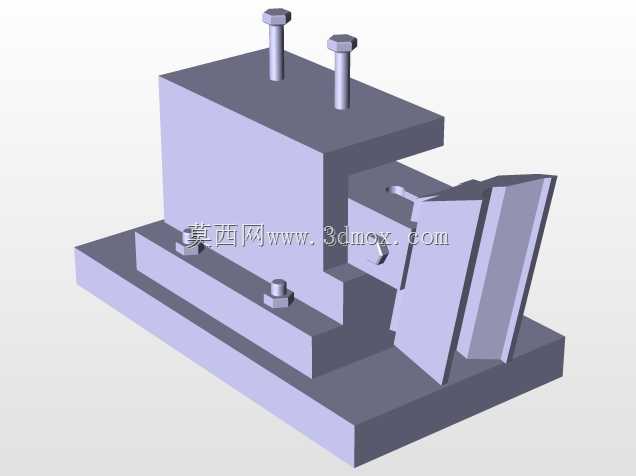

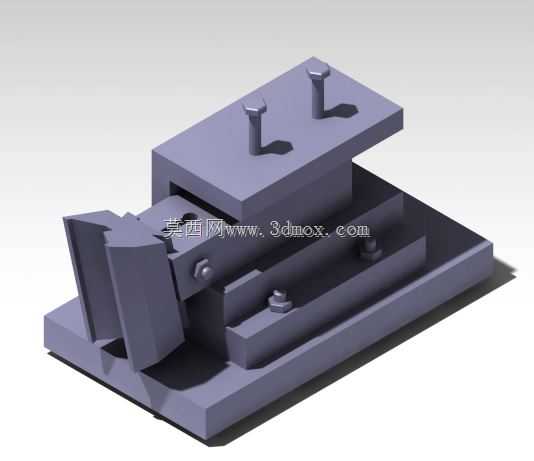

这套结构是为普通牛头刨床配套设计的型材加工定位靠刀组件，主要解决小批量异形截面型材刨削加工时的装夹定位、刀具进给导向问题，在小型机械加工车间的修配、单件非标零件加工场景中适配性极强。整套组件采用分层叠装结构，底部为带安装槽的基座，基座上预留的T型槽可直接与刨床工作台的标准T型槽对齐，通过T型螺栓完成整体固定，安装时无需对原有工作台进行二次改造，基座的长宽尺寸控制在240mm×180mm范围内，安装后不会超出常规小型牛头刨床的工作台行程边界，不会干涉滑枕的正常往复运动。中间层为可调式滑移定位座，定位座与基座之间通过梯形导轨配合，可沿型材进给方向调整位置，调整到位后通过侧面的内六角紧定螺钉锁死，能够适配长度在50mm到160mm之间的不同规格型材装夹，定位座上设置的V型与平面组合定位面，可同时卡持矩形截面、带斜角截面的异形型材，避免刨削过程中型材受切削力发生位移。上层为刀具导向架，导向架上开设的两个导向孔与刨床滑枕的进给方向平行，导向柱可在孔内随滑枕进给做小幅滑移，保证刨刀的进给轨迹始终与型材待加工面垂直，避免人工进刀时出现的让刀、斜面误差，导向架前端的靠刀面可直接抵住刨刀刀体的侧端面，控制每次刨削的吃刀量，减少操作人员反复对刀的时间。整套结构的所有棱角处均做了R2到R3的倒角处理，避免安装调整过程中划伤操作人员，所有配合面均采用间隙配合设计，间隙控制在0.02mm到0.05mm之间，既保证调整时的顺滑度，又不会因间隙过大导致加工精度超差。在实际加工场景中，使用这套工装时，操作人员只需将待加工型材放置在定位座的定位面上，调整定位座位置使待加工区域对准刨刀行程范围，锁紧紧定螺钉后即可开始加工，相比传统的压板直接装夹方式，对刀时间可缩短60%以上，加工出的型材截面轮廓一致性更好，尤其适合带斜度外形的刀具、非标五金件的小批量刨削加工，工装整体的刚性足够承受刨削时的断续切削冲击力，长期使用也不会出现导向孔磨损、定位面偏移的问题。
