FDM打印机40毫米挤压冷却风道组件

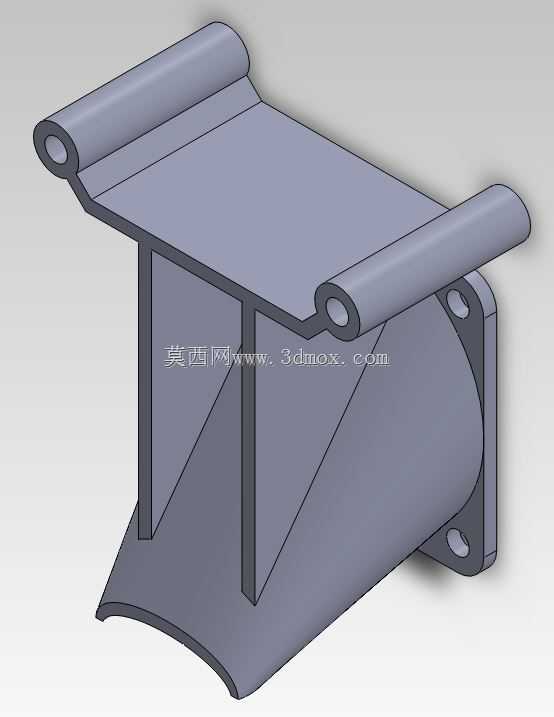

　　这套冷却风道结构针对FDM熔融沉积成型设备的挤出端热场管控需求开发，核心作用是在耗材熔融挤出后，通过定向气流快速带走成型区域多余热量，让挤出的丝材在接触打印平台后迅速定型，减少悬垂面拉丝、桥接下垂、边角翘曲这类常见打印缺陷。整套组件的气流适配规格为40毫米轴流风扇，风道轮廓采用渐变收束的导流造型，从风扇进风端到出风口的流道截面平滑过渡，没有突兀的直角转折，能够最大程度降低风阻，避免气流在腔体内形成紊流、涡流，保证吹向喷嘴尖端的气流集中、指向性稳定。

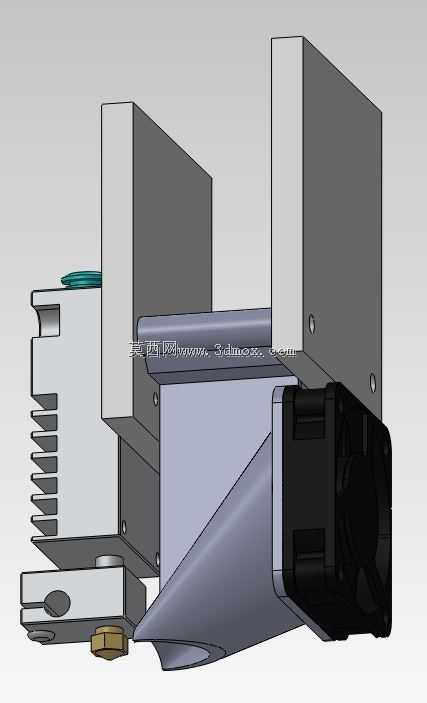

　　从安装边界来看，风道主体预留了与挤出机安装板、X轴滑动 carriage 对位的装配孔位，侧边的卡位结构可以直接卡在现有挤出铝块的散热鳍片旁，不需要对原有打印机的主体框架做大规模改造，安装时仅需对准螺孔锁紧紧固件即可完成固定，出风口的位置经过偏移校准，气流落点恰好覆盖喷嘴刚挤出丝材的凝固区间，既不会直吹加热块导致热端温度波动、耗材熔融不畅，也不会因为距离过远让气流扩散，丧失冷却定型的效果。

　　设计阶段特意采用了无支撑可打印的结构逻辑，整个风道的外轮廓所有悬垂角度都控制在FDM工艺常规可自支撑的角度范围内，使用者直接将这套模型导出后放在同类型的FDM设备上，不需要额外添加支撑结构就能完成打印制作，打印完成后仅需去除少量底面 raft 残留、简单打磨流道内壁的层纹，就可以直接装配使用，大幅降低了自制冷却配件的加工门槛。风道侧面还预留了对应散热鳍片的避让槽，不会和热端上方的进料喉管、散热铝片发生运动干涉，在打印头沿XY平面高速往复移动的过程中，风道外壳和打印机框架、调平探针、平台夹件都保留了足够的安全间隙，不会出现运动剐蹭。

　　在实际3D打印生产场景里，这类冷却组件尤其适配PLA这类对冷却速率要求较高的耗材，当设备打印大悬垂结构、薄壁件、高速桥接特征时，稳定的定向气流可以让每一层挤出的丝材在0.1到0.3秒内完成降温固化，层与层之间的粘结状态保持稳定，不会因为上层丝材还处于半熔融状态就被后续挤出的料挤压变形。风道的锥形导流段把风扇送出的分散气流收拢成扁平的风幕，风幕覆盖范围刚好对准喷嘴周边的成型区域，不会把气流吹散到加热块表面，能把热端加热区的温度波动控制在±2摄氏度以内，既保证了耗材在熔融腔里维持稳定的熔融温度，又能让流出喷嘴的丝材快速冷却定型。

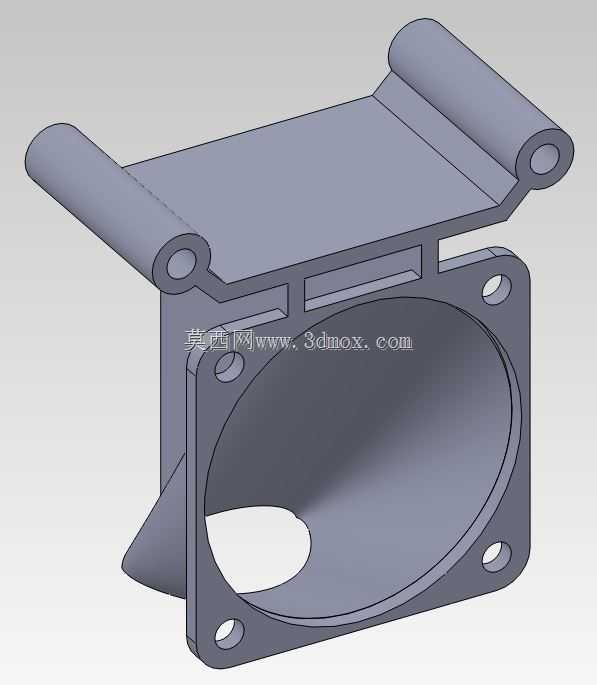

　　整套结构的装配关系完全匹配入门级桌面FDM打印机的挤出模组布局，风扇安装位的螺孔间距符合40毫米规格轴流风扇的通用安装标准，使用者可以直接采购市售常规40毫米散热风扇完成锁附，风道对接风扇的端面做了贴合止口，风扇和风道对接后几乎没有缝隙，不会出现漏风泄压的问题，所有气流都能沿着设计的流道从出风口送出。针对桌面设备长时间连续运行的工况，风道外壳选用耐温性能较好的打印耗材制作后，即便长期靠近热端、接收风扇传递的振动，也不会出现受热变形、安装位松脱的问题，结构上的加强筋沿着风道受力方向布置，在打印头高速启停、换向的冲击下，风道不会出现共振抖动，出风口的指向位置始终保持稳定，不会因为长期运行出现气流偏移。
