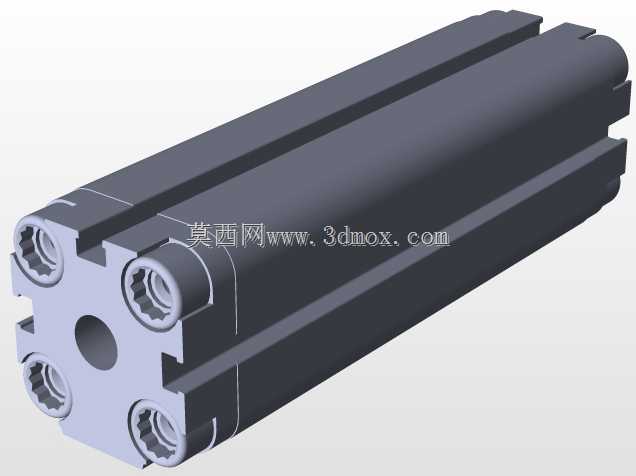

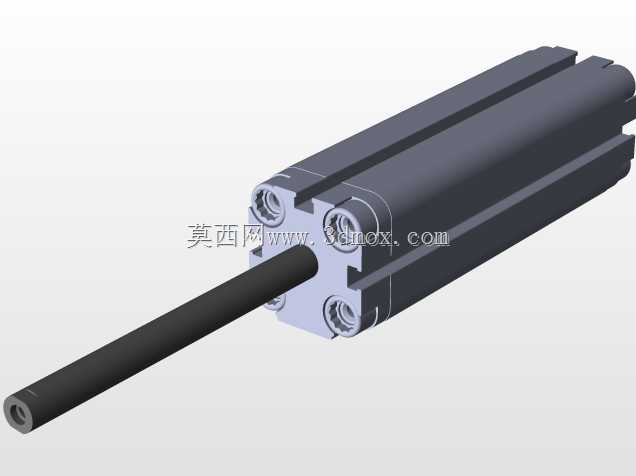

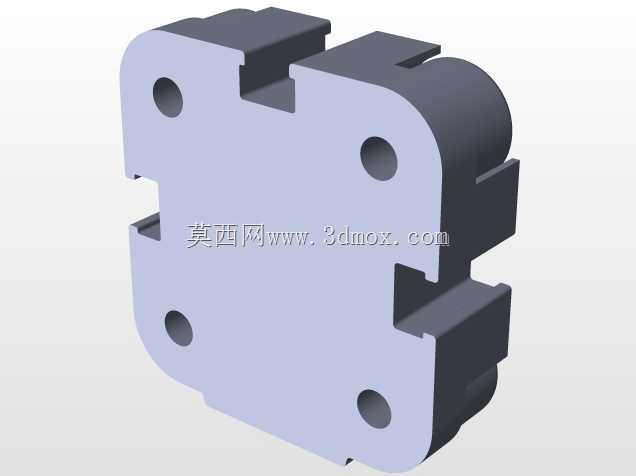

气动式拾取下降夹持执行机构

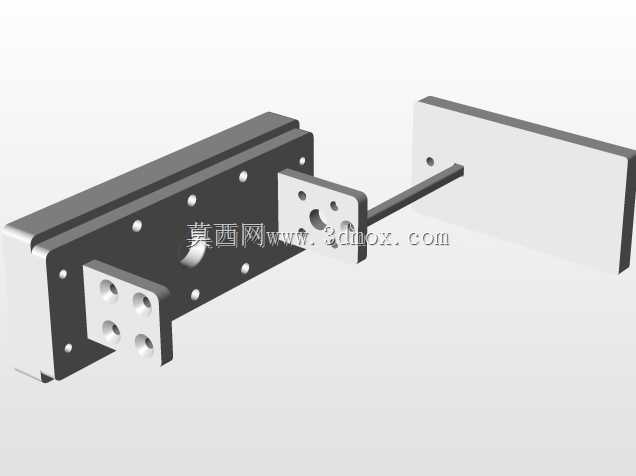

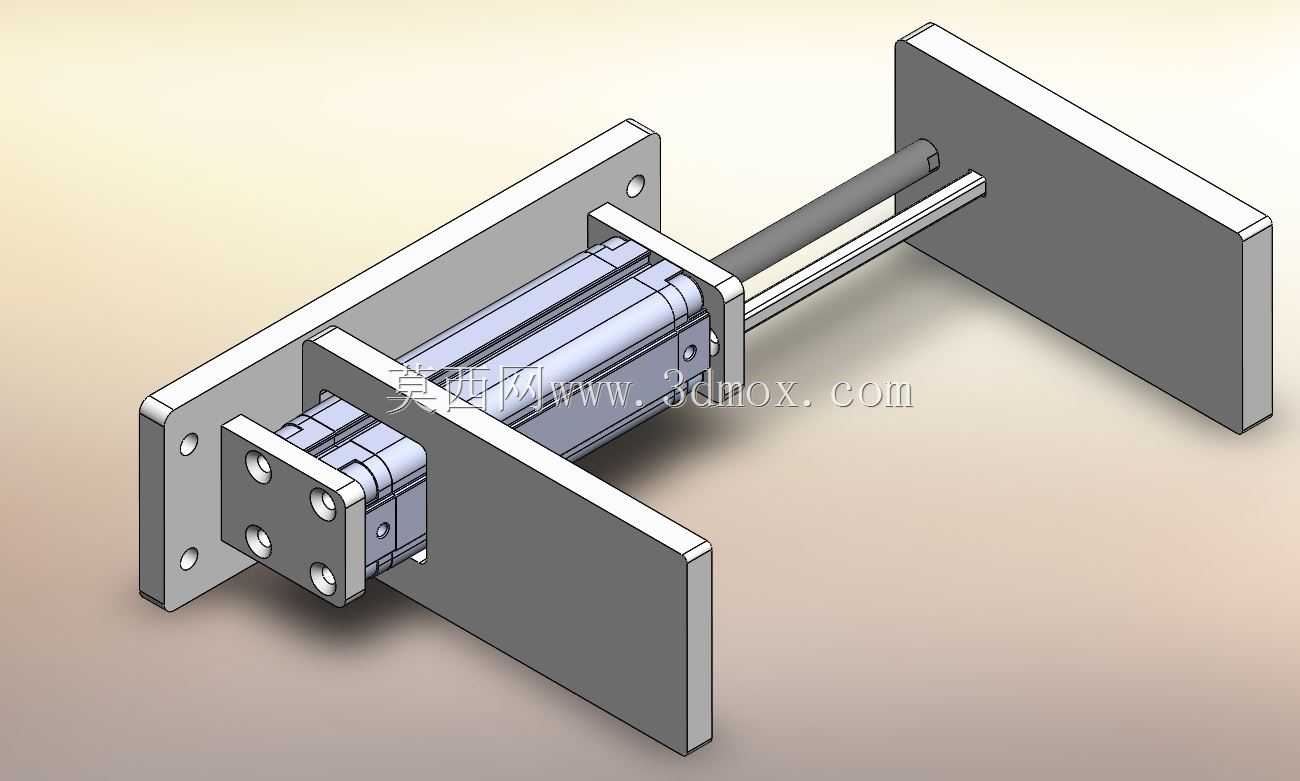

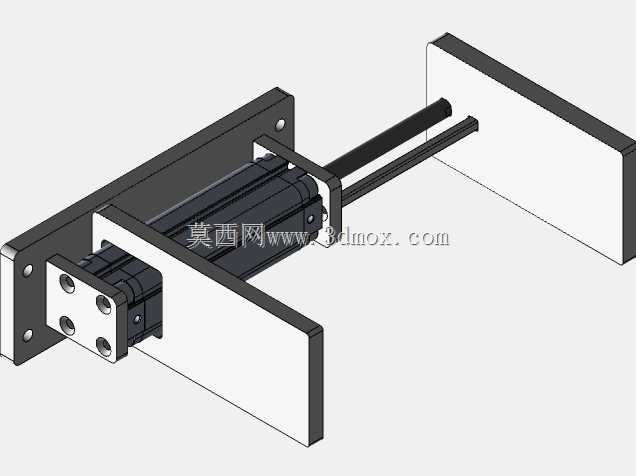

在自动化移栽、小件上下料的工位布局中，这类带直线驱动的夹持执行件，常被布置在流水线侧方、加工工位进料端或是装配工位的取料位，替代人工完成工件的拾取与下降放料动作，适配小尺寸五金件、注塑件、装配半成品的短距离移载作业，能有效衔接上料与加工工序的节拍，减少人工取放料带来的定位偏差与效率损耗。整套机构以标准气动滑台作为核心驱动源，滑台的固定端通过带安装孔的立式安装板实现工位固定，安装板上预留的通孔可直接配合螺栓固定在设备铝型材框架或是工位立板上，安装时需保证滑台的运动方向与取放料的垂直方向完全平行，避免活塞杆受径向力导致密封件过早磨损。滑台的活动端连接夹持安装板，板上预留的多组螺纹孔可根据实际夹持工件的外形更换夹爪或是真空吸盘组件，无需改动主体安装结构就能适配不同规格的工件夹持需求。机构末端设置的限位挡板，一方面用于限制滑台的下降行程，避免驱动件超程损坏，另一方面可作为放料位的硬限位基准，保证每次放料的位置重复精度控制在合理范围内，满足后续工位的定位要求。设计过程中优先考虑了安装边界的兼容性，整体横向占用空间紧凑，安装板的孔位间距适配常规工业铝型材的槽距，不需要额外加工转接板就能完成快速装配；滑台的行程选择匹配常规小件取放的升降距离，既不会因为行程过长造成机构冗余，也不会因为行程不足无法覆盖取料位与放料位的高度差。气路接口预留位置避开了机构运动的干涉区域，布线时气管可沿安装板侧边固定，不会随滑台运动产生拖拽磨损。实际使用中，这类夹持机构可配合电磁阀、磁性开关实现行程位置的信号反馈，接入设备的PLC控制系统就能完成自动取料、下降放料的循环动作，夹取力可通过气源压力调节，避免夹伤易变形的薄壁工件，整体结构没有冗余的复杂传动件，后期维护仅需定期检查气动件的密封状态与安装螺栓的紧固情况即可，适合在3C装配、小零件加工、包装分拣等工位批量部署使用。
