齿轮链条联动传动结构三维设计作品

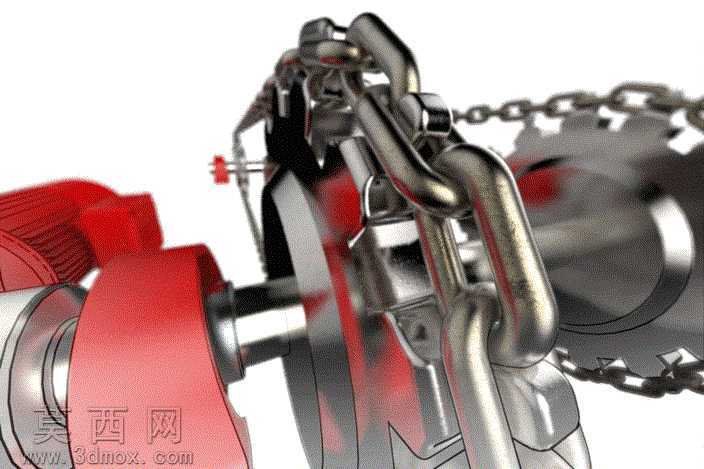

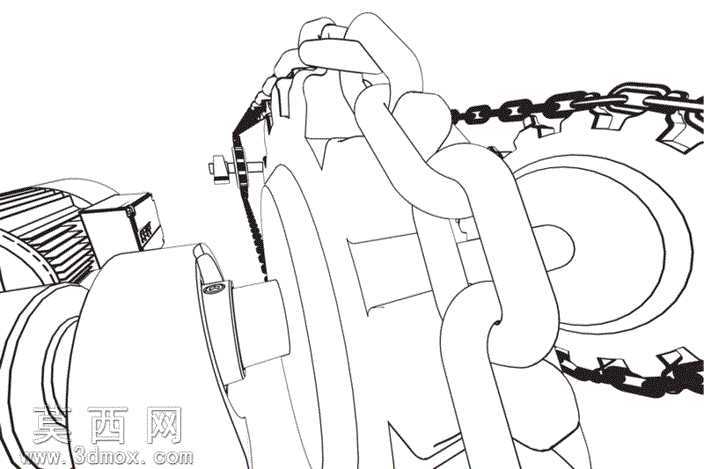

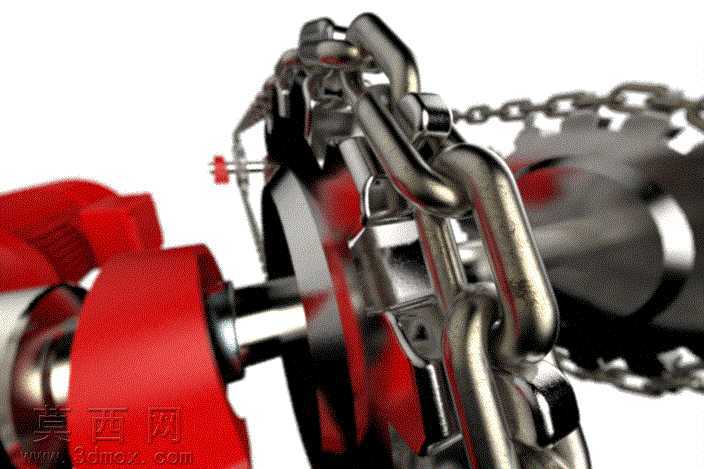

本作品为齿轮与链条组合的联动传动结构三维设计，建模阶段严格遵循机械传动的实际啮合逻辑，先完成核心链轮的参数化建模，依据链传动的节距、滚子直径、齿形角等标准参数，精准绘制链轮的齿廓曲线，保证每一个齿槽的弧度、齿顶的倒角都符合实际加工的工艺要求，避免后续啮合仿真出现卡滞、跳齿的问题。随后完成配套传动齿轮的建模，根据传动比设定齿轮的模数、齿数、压力角，对齿轮的轮毂、键槽、轴孔结构做了细化处理，还原真实齿轮零件的装配基准特征。链条部分采用逐节建模再装配阵列的方式，每一个链节的外链板、内链板、销轴、滚子都做了独立的结构建模，还原链节之间的铰接转动自由度，保证链条与链轮啮合时的运动轨迹符合真实物理规律。材质与渲染阶段，针对金属零件的不同质感做了区分调整：链轮与齿轮的主体部分采用哑光金属材质，添加细微的磨砂纹理与使用痕迹，模拟经过热处理的工业金属表面质感；链条部分做了亮面镀铬金属材质处理，调整反射参数与环境贴图的映射角度，还原金属链条表面的高光反射与细微划痕，增强零件的真实质感；侧边的红色端盖部件采用半哑光的工程塑料材质，添加细微的颗粒质感，与金属零件形成明确的材质区分，让整体结构的视觉层次更加清晰。结构设计上，重点还原了链传动与齿轮传动的配合逻辑，明确了动力输入轴、中间传动链轮、输出齿轮的装配位置关系，对轴类零件的台阶、轴承位、固定挡圈的位置都做了对应设计，保证整个传动结构的装配逻辑合理，不存在干涉问题。设计思路围绕机械传动的教学演示与结构验证展开，通过直观的三维结构展示，清晰呈现链传动适合远距离动力传输、齿轮传动传动比精准的特性，整体模型的结构细节完整，既可以作为机械原理教学的演示素材，也可以作为传动机构设计的参考样例，建模过程中反复校验了零件之间的装配间隙，保证转动部件之间预留了合理的配合公差，避免出现结构干涉导致的运动仿真失效，渲染阶段采用侧上方的主光源搭配补光，突出金属零件的轮廓与结构细节，让齿轮齿形、链节铰接处的结构都能清晰呈现。
