杠杆式气动压紧夹紧缸结构设计

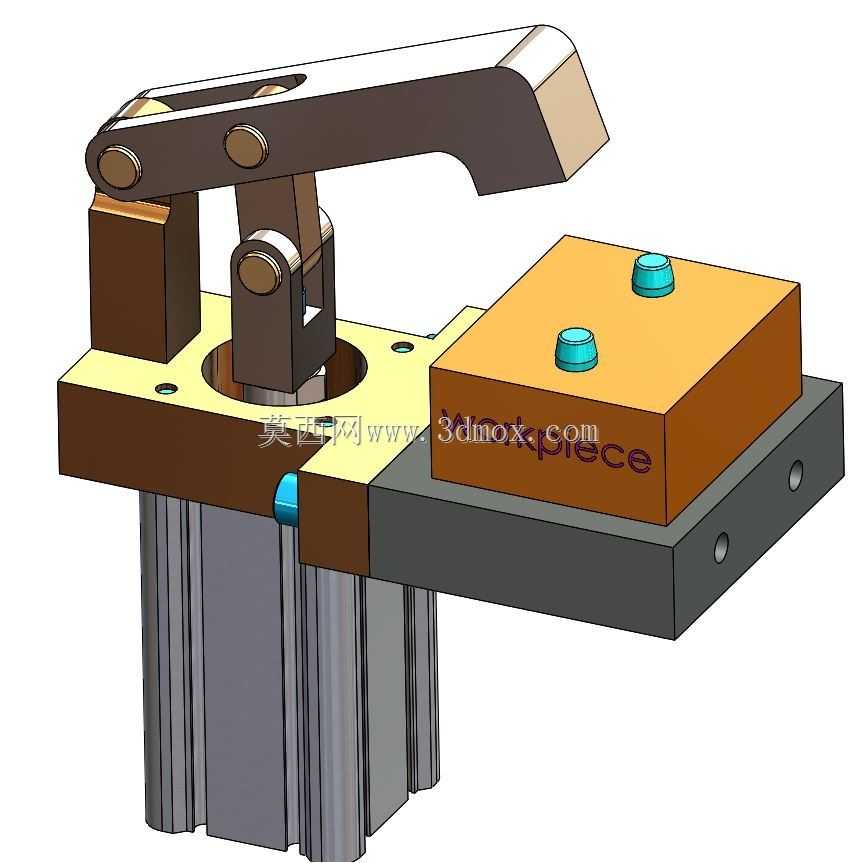

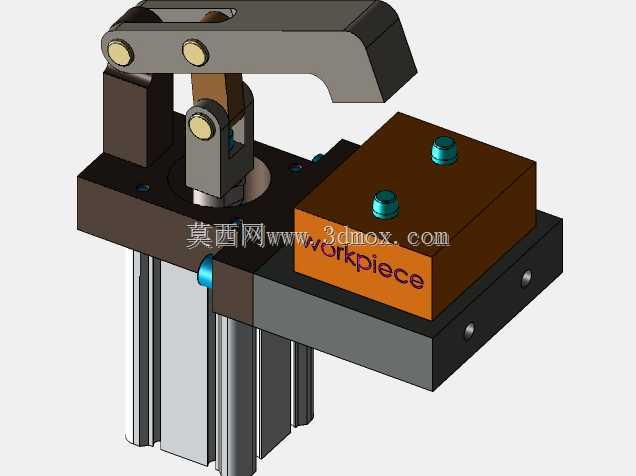

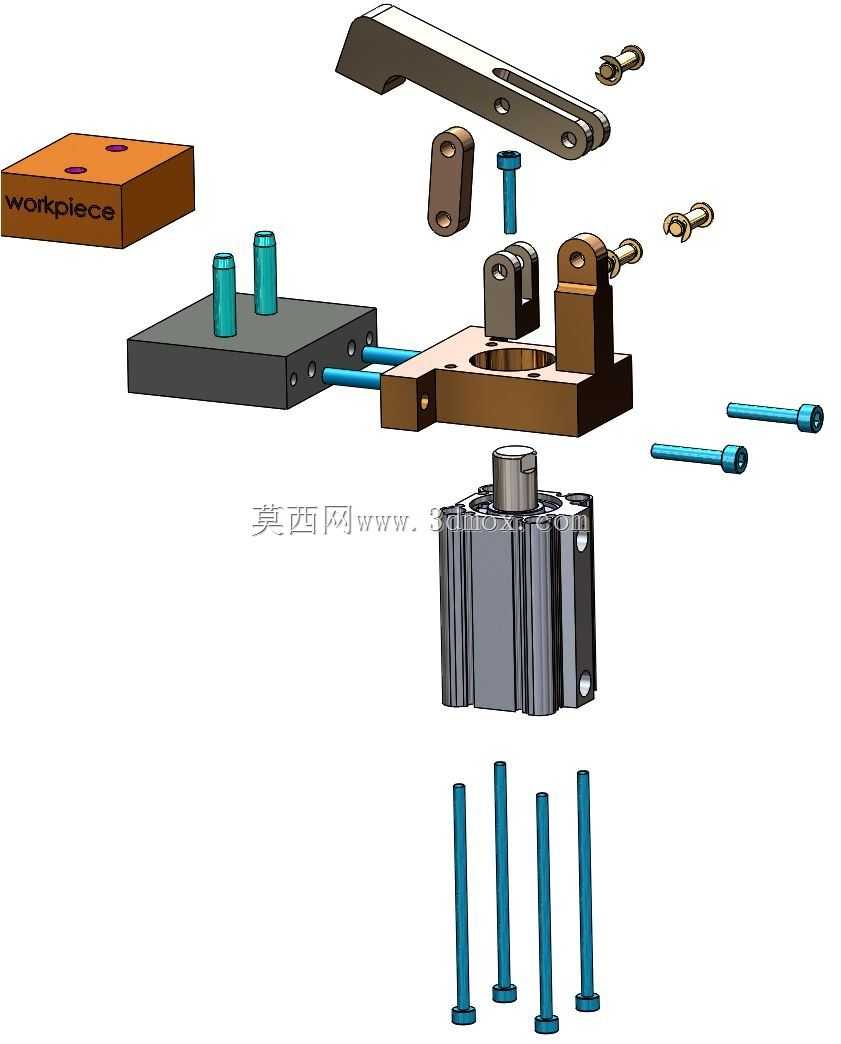

在自动化生产线的工件装夹工位，这类杠杆式气动夹紧缸是替代手动压紧、提升工位节拍的核心执行部件，常见于机加工上下料、焊接工装、装配定位线、检测治具等场景，负责在工序作业期间将待加工工件牢牢固定在定位基准面上，避免切削力、焊接应力、装配外力导致工件移位，保障工序加工精度与作业一致性。从结构设计逻辑来看，这款夹紧缸采用了杠杆增力的传动路径，气缸竖直布置作为动力输出源，活塞推杆的直线往复运动通过铰接连杆传递到上端的压臂，将竖直方向的直线动作转化为压臂的圆弧摆动压紧动作，相比直压式气缸，杠杆结构可以在同等气缸缸径下放大输出压紧力，同时压臂的摆动开合角度可以适配不同高度的工件取放空间，避免压臂干涉工件上下料路径。安装基准面设置在缸体上端的法兰安装板上，板上预留的两个通孔用于穿装固定螺栓，可直接固定在工装基板或者设备台面上，安装时需要注意保证压臂的压紧端面与工件被压面平行，避免点接触导致压痕或者压紧力不足。压臂末端的压紧面做了加宽处理，接触面积更大，压紧时压强更低，不会在软质工件表面留下明显压伤，同时铰接位置全部采用销轴连接，配合间隙控制在合理范围，既保证动作灵活无卡滞，又避免长期往复动作出现过大的旷量影响压紧定位精度。侧边的定位块用于配合工装的定位销做初始位置校准，安装时可以通过调整定位块与安装板的相对位置，匹配不同工件的压紧点位置，不需要重新加工整个安装基板，适配性更强。气缸部分采用标准的方形缸体结构，缸筒的导向长度经过匹配设计，保证活塞伸出和缩回过程中不会出现偏磨，长期运行的密封寿命更稳定，进气口设置在缸体侧方，预留的接口尺寸适配常规气动接头，接入压缩空气后通过电磁阀控制换向即可实现压臂的自动抬起与压紧，不需要额外的传动结构，整体集成度很高。在做产线布局时，需要预留出压臂完全抬起后的摆动空间，避免周边的送料机构、定位块和压臂发生运动干涉，同时压紧力的大小可以通过气源压力做线性调整，针对铝件、塑料件等易变形工件可以适当降低供气压力，针对钢件、铸铁件等需要大夹紧力的加工场景可以提高供气压力，适配不同材质工件的装夹需求。整个机构的运动副全部做了耐磨处理，铰接销轴的表面硬度满足高频次往复动作的磨损要求，长期运行不需要频繁更换易损件，维护成本很低，适合在高节拍的自动化产线上长期连续运行。
