千分尺固定夹持支撑座结构设计

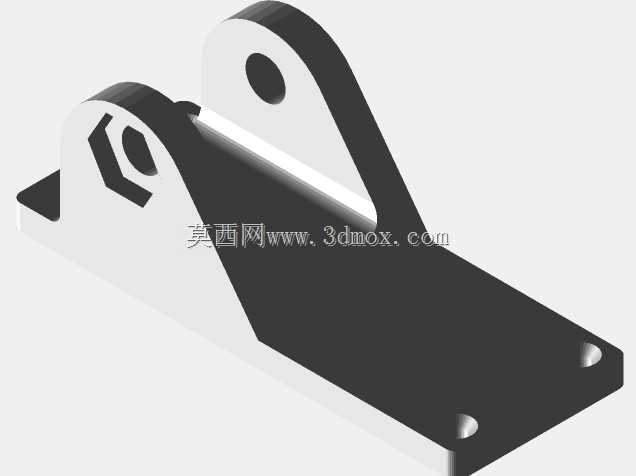

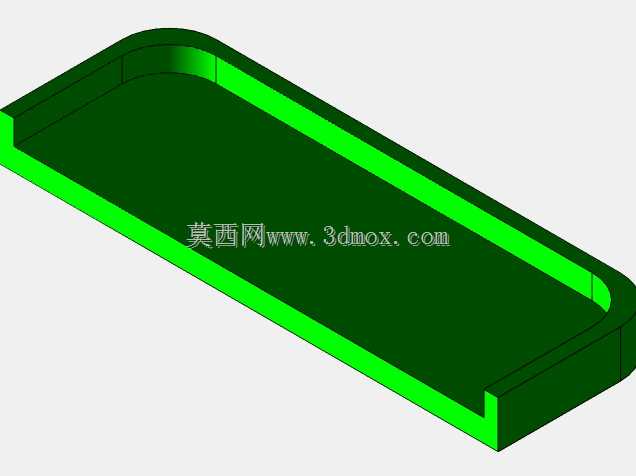

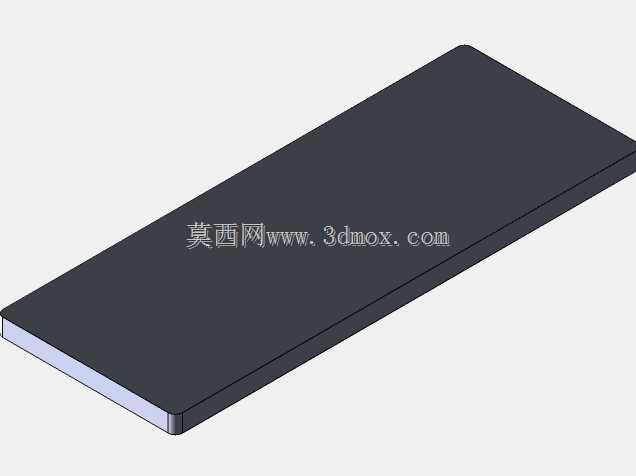

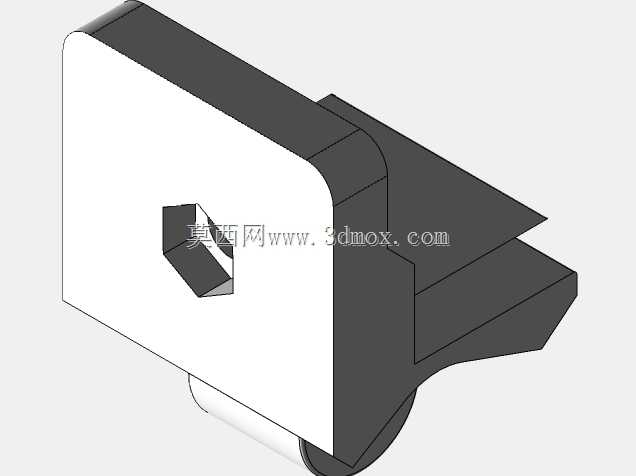

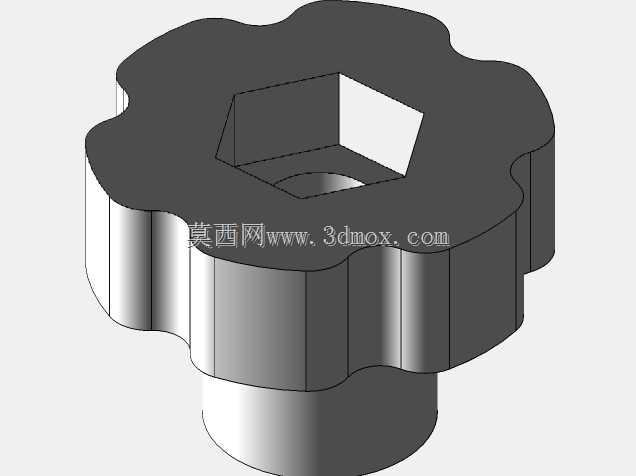

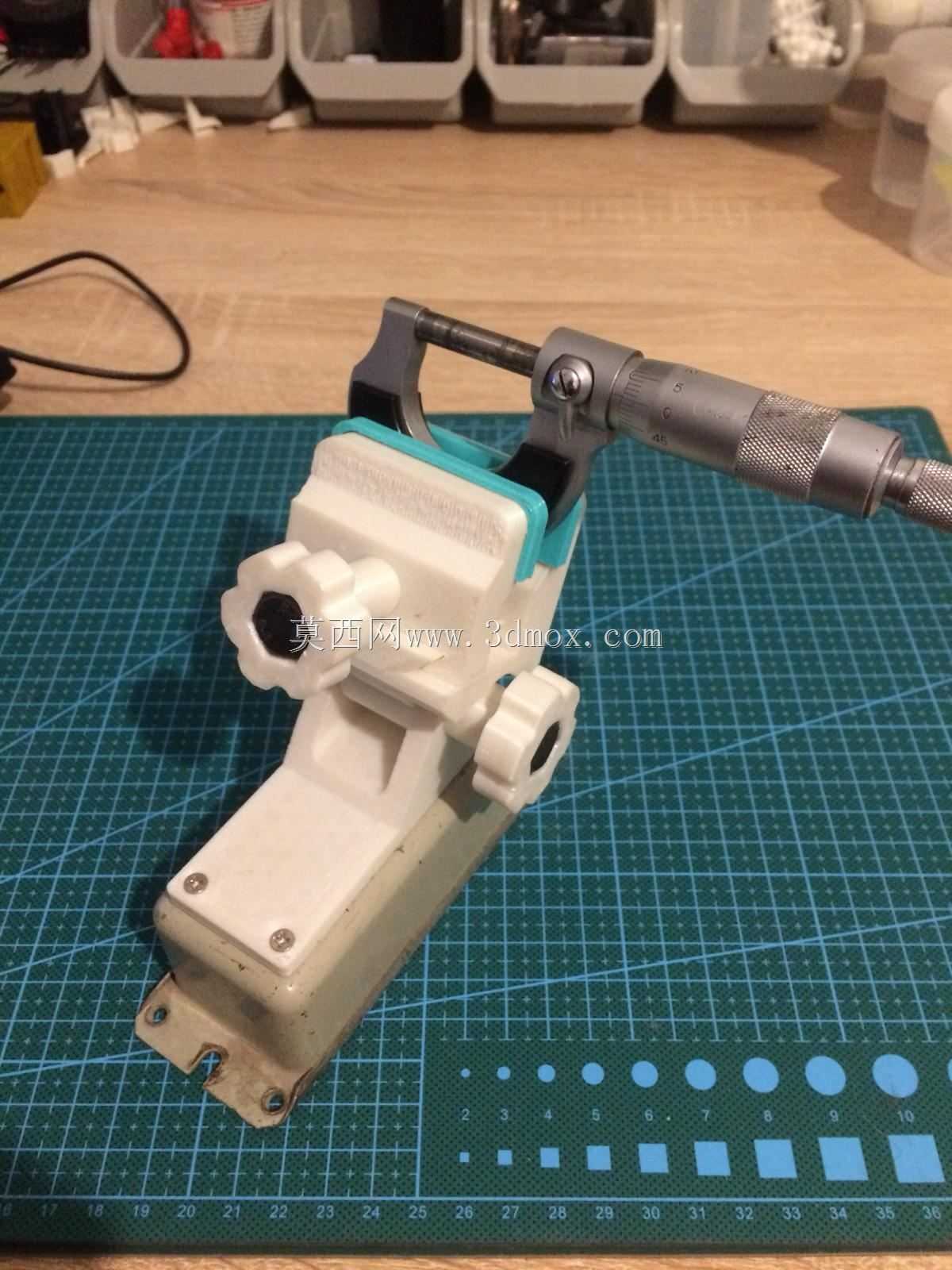

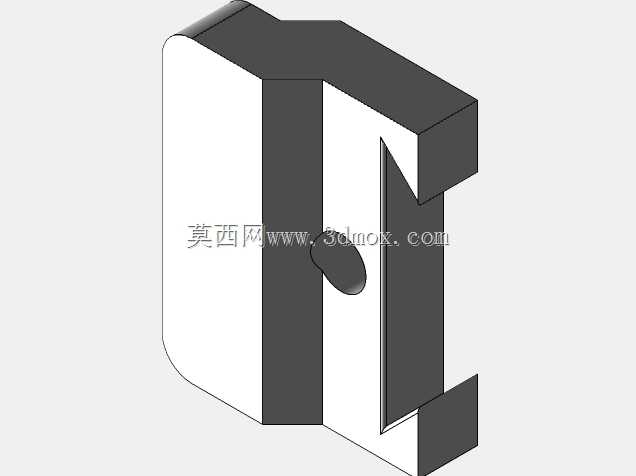

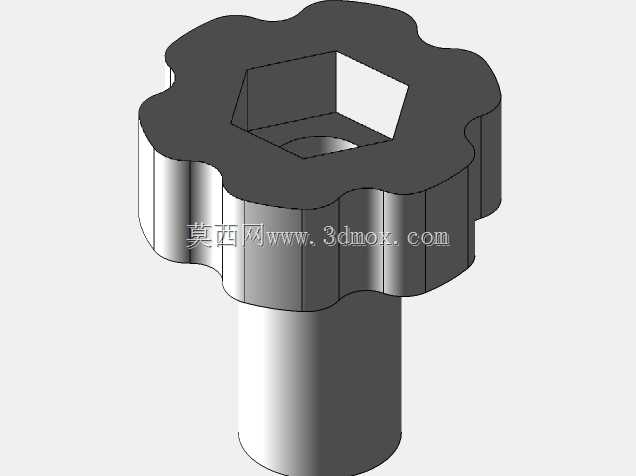

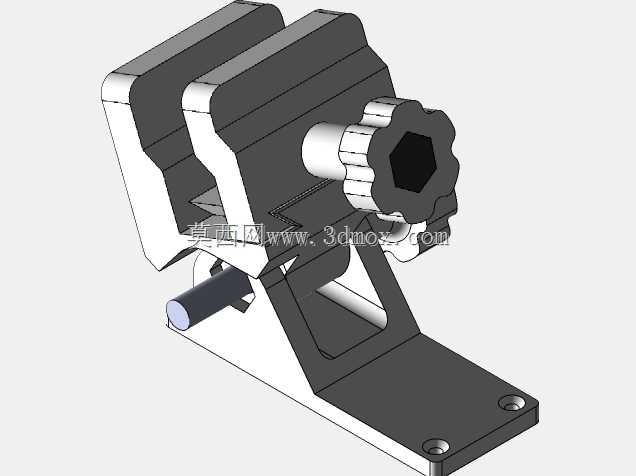

在机加工车间的工序间检测、计量室的精密尺寸校准场景中，手持千分尺开展批量工件测量时，很容易因为手部施力不稳、持握角度偏移带来测量误差，长时间手持操作也会提升检测人员的作业疲劳度，这款千分尺夹持支撑座正是针对这类实际测量痛点开发的配套辅具。从结构设计逻辑来看，整个支撑座采用分体式组合结构，底部为带安装孔的金属固定基座，基座上预留的四个沉头安装孔可以直接通过螺栓固定在木质检测工作台、花岗岩测量平台或者流水线旁的专用检测工位台面上，安装边界适配多数常规检测工位的台面厚度，不需要额外定制转接板就能完成固定，基座整体做了加厚处理，自身重量足够抵消千分尺操作时的按压力，避免测量过程中出现支座偏移。基座上方的夹持调节机构采用工程塑料与金属嵌件结合的设计，与千分尺尺架接触的夹持部位做了适配尺架弧度的仿形卡槽，卡槽内侧加装了软质防滑垫，既可以保证千分尺装夹后不会出现周向转动、轴向窜动，也能避免硬质夹持面刮花千分尺的尺架漆面。支撑座的调节机构设置了两个独立的锁紧旋钮，分别负责千分尺俯仰角度调节、水平旋转角度调节，检测人员可以根据不同的测量工件形态、自身操作习惯调整千分尺的朝向，不需要反复拧动千分尺本身的结构就能找到最顺手的操作位置。在实际使用场景中，这款支撑座不仅可以用于常规外径千分尺的固定，针对小量程的特殊千分尺也能通过调整夹持卡槽的锁紧行程实现稳定装夹，装夹后千分尺的测微螺杆、测砧轴线保持水平状态，和手持测量时的基准状态一致，不会因为装夹带来额外的测量系统误差。不同于市面上常见的一体式铸铁千分尺座，这款支撑座的夹持模块做了轻量化设计，在保证夹持刚性的前提下减少了整体重量，既可以固定在台面上使用，也可以根据临时检测需求快速拆卸转移到其他工位，适配多品种小批量生产场景下的灵活检测需求。支撑座的操作部件都做了圆角处理，没有尖锐的棱角，避免检测人员操作时被划伤，所有调节旋钮的阻尼都经过匹配设计，单手就能完成角度调整与锁紧操作，不需要借助额外工具，在批量检测小尺寸轴类零件、精密销钉、轴承滚柱这类工件时，操作人员可以一手持工件对准测砧，一手转动千分尺的测力装置，大幅提升检测效率，同时减少因为手部抖动带来的测力偏差，保证测量数据的重复性与准确性。
