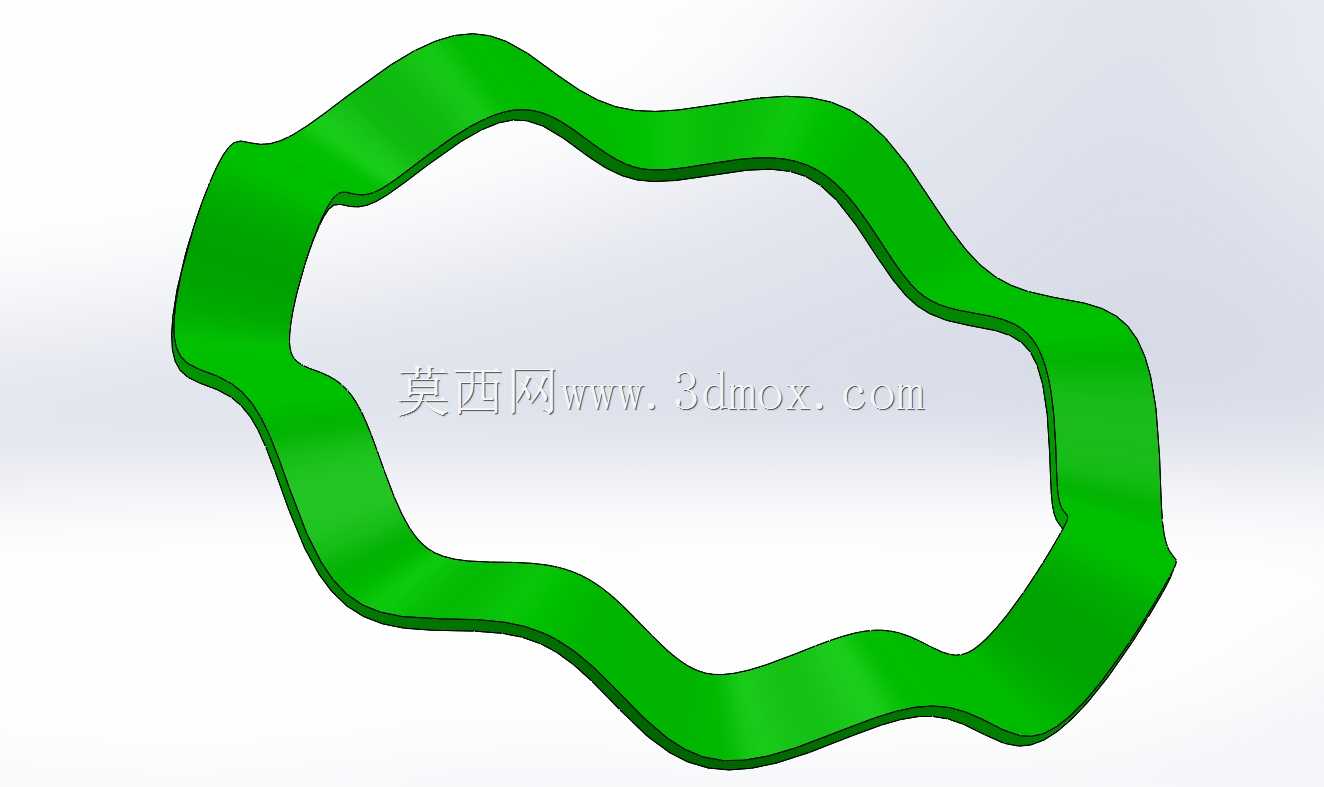

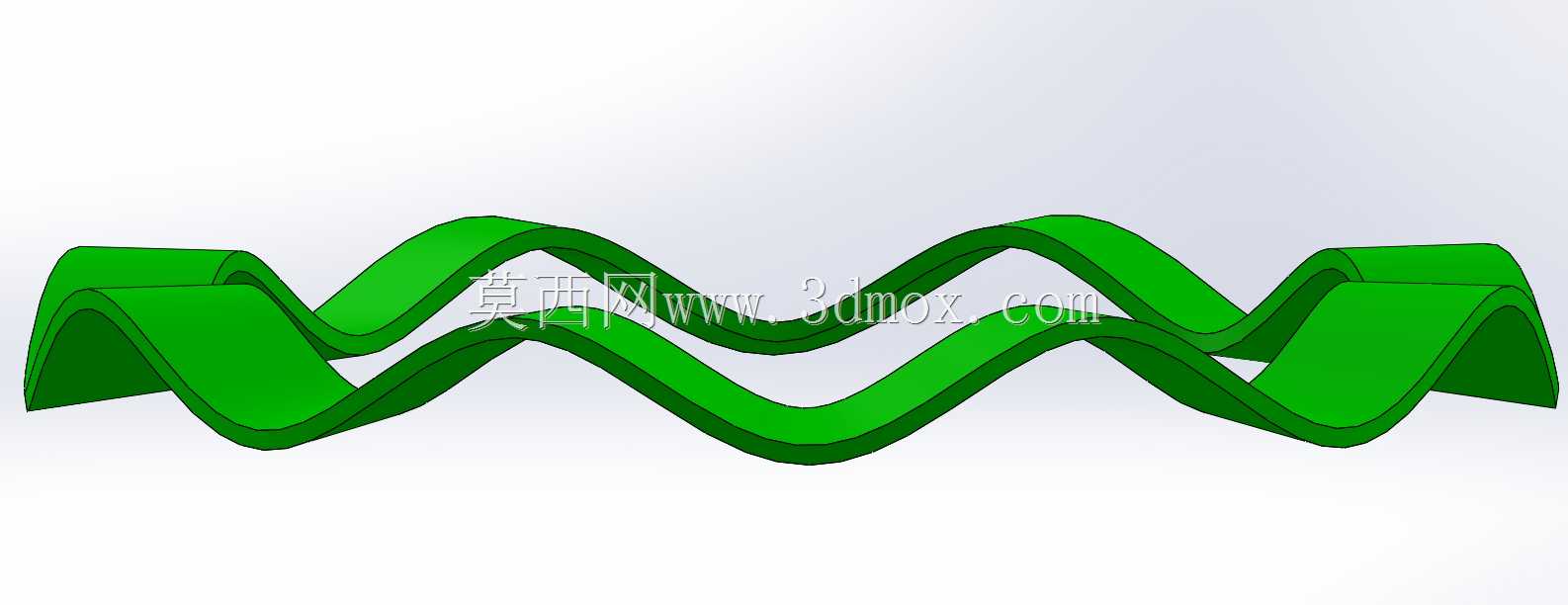

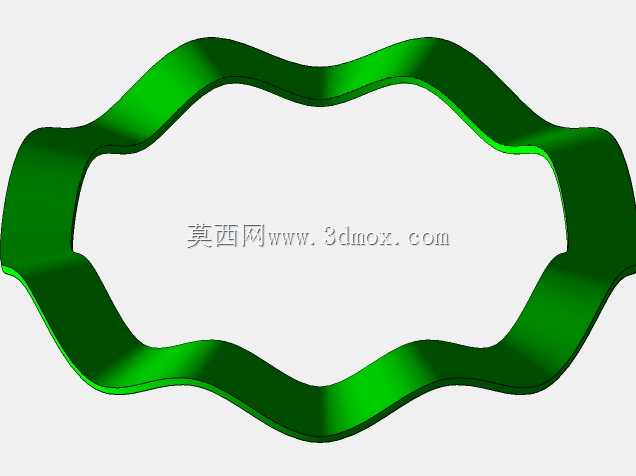

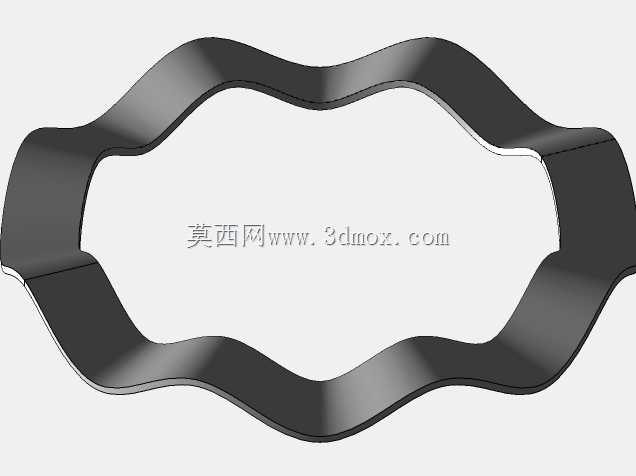

波形弹簧垫圈155x120x2规格结构设计

在各类需要防松、缓冲的机械连接场景中，这类波形弹簧垫圈是十分常用的连接件，区别于普通平垫圈的刚性支撑特性，它依靠自身的波形曲面结构，在被压紧的过程中产生持续的轴向弹性力，能够有效抵消螺纹连接副在设备运行振动、温度交变工况下出现的预紧力衰减问题，避免螺栓螺母出现松动松脱的故障。从实际应用场景来看，这类大尺寸规格的波形垫圈，常被用在重型传动设备、大型泵体连接法兰、中大型电机端盖装配、工程机械的铰接部位，相比同规格的普通螺旋弹簧垫圈，它的轴向占用空间更小，载荷分布更均匀，不会像普通弹簧垫圈那样在安装时刮伤连接件表面，也不会出现开口端卡滞、断裂后脱落卡入传动部件的风险。从设计思路来看，这款垫圈的内外径尺寸分别为120mm和155mm，厚度2mm，波形的波峰波谷采用平滑过渡的曲面设计，波数经过匹配计算，在保证足够弹性变形量的同时，避免应力集中在波谷弯折位置，安装时不需要额外的定位结构，直接套在对应规格的螺栓外侧，放置在被连接件与螺母之间即可，安装边界需要注意，对应的螺栓公称直径要匹配内孔尺寸，被连接件的支撑面直径要大于垫圈外径，避免垫圈压合时出现偏斜，导致弹性力分布不均。在实际选型使用中，这类波形垫圈的压缩量需要控制在设计范围内，过度压缩会导致波形结构产生塑性变形，失去弹性补偿能力，它的弹性力曲线更平缓，相比普通垫圈更适合需要持续预紧、但安装空间轴向尺寸受限的连接部位，比如在一些薄壁壳体的连接场景中，普通弹簧垫圈的弹力过大容易导致壳体变形，而波形垫圈的弹力适中，既可以提供足够的防松预紧力，又不会压伤薄壁工件表面。建模过程中需要注意波形曲面的连续性，保证波峰波谷的高度一致，避免出现曲面断层导致的应力集中问题，实体建模时要保证厚度均匀，还原实际冲压加工后的零件形态，边缘做微小的倒钝处理，符合实际五金冲压件的工艺特征，安装后在静态工况下可以提供稳定的支撑力，动态振动工况下可以持续补偿连接副的间隙，维持螺纹连接的预紧力矩稳定，减少设备日常运维中需要反复紧固螺栓的工作量。
