分层弹出式信用卡收纳卡盒结构设计

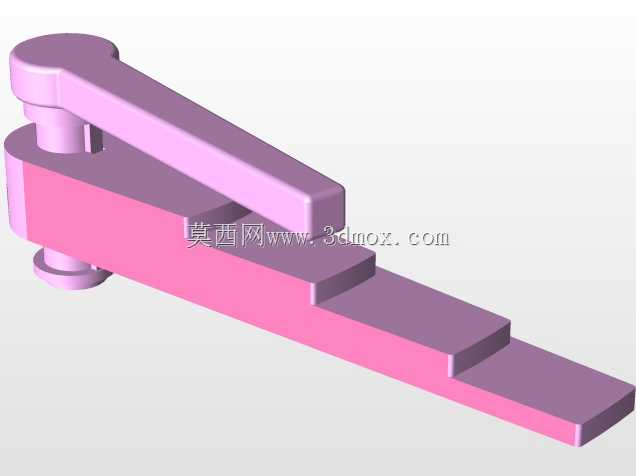

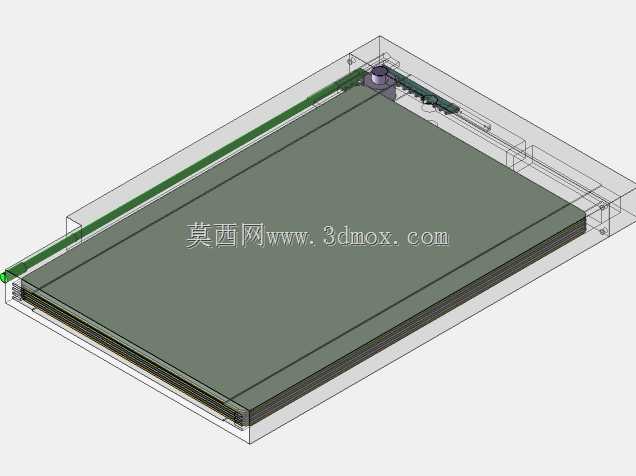

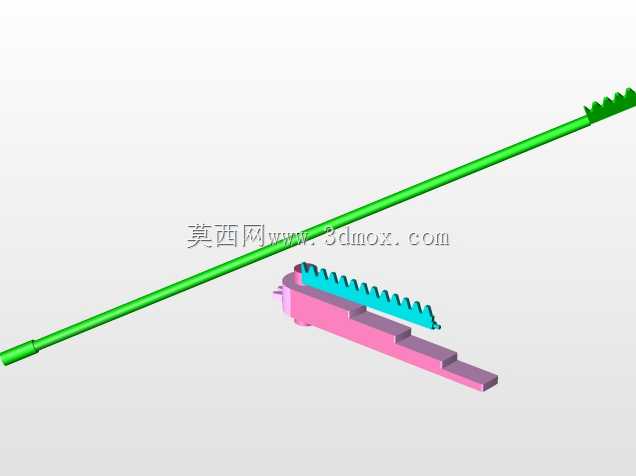

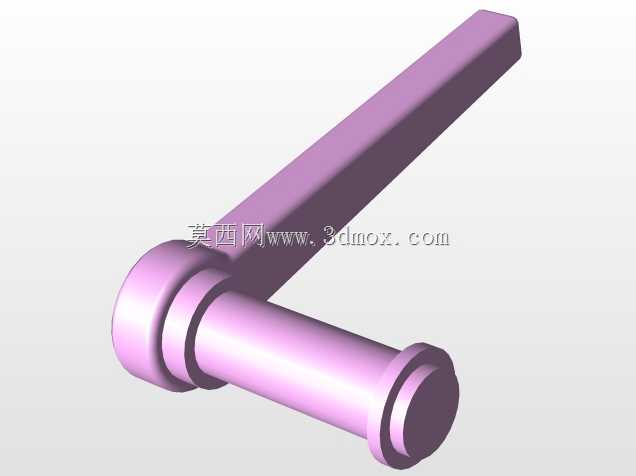

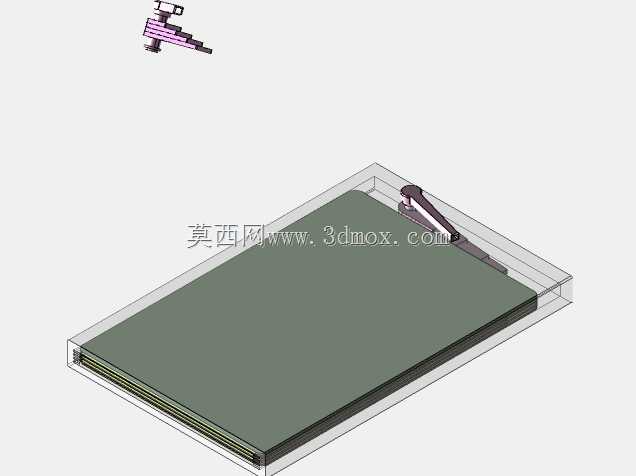

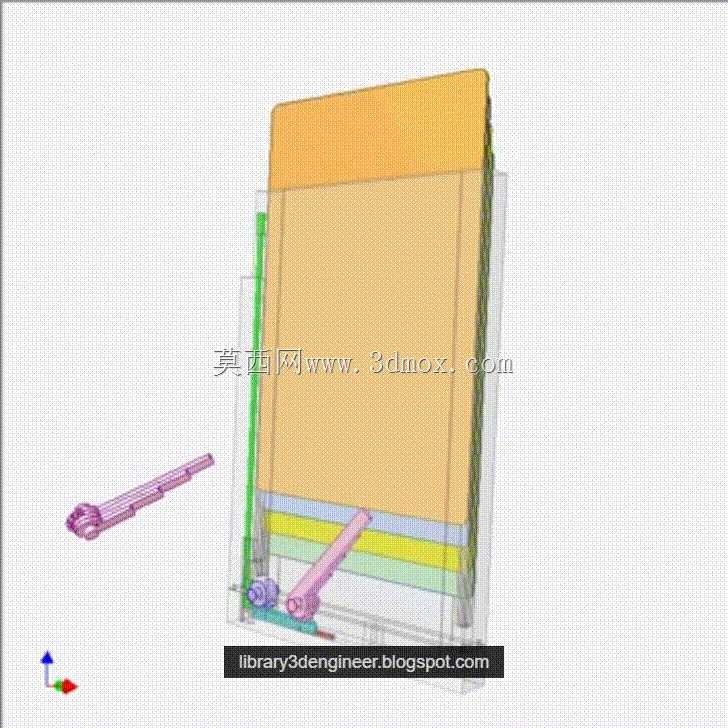

日常随身收纳多卡片时，传统卡包存在取卡效率低、卡片堆叠易刮花、厚度偏大影响便携性的问题，这款分层弹出式卡盒的结构设计，正是针对这些日常使用痛点做的定向优化。从实际使用场景出发，该卡盒适配日常携带的身份证、银行卡、交通卡等标准尺寸卡片，单卡位可容纳常规厚度的PVC卡片，整体外形控制在常规名片尺寸范围内，可轻松放入牛仔裤口袋、小型随身包袋，不会出现凸起硌身的问题。结构设计上采用分层堆叠的卡片承载方式，每层卡片对应独立的滑动轨道，侧边设置的联动拨杆机构，拨杆与各层卡片的卡位凸台做联动配合，推动拨杆时，对应层的卡片会沿倾斜轨道滑出盒体，滑出行程控制在卡片总长度的三分之二，既方便手指捏取卡片，又不会让卡片完全脱出掉落，避免取卡时卡片散落的问题。盒体主体采用薄壁框架结构，外层设置透明防护盖板，既可以直观看到内部卡片的排布，快速识别需要取用的卡片，又能阻挡灰尘、水渍接触卡片表面，减少卡片磁条、芯片的磨损概率。内部的分层隔板采用薄型高强度板材加工，每层之间预留0.3mm的滑动间隙，保证卡片滑动顺畅无卡滞，同时不会因为间隙过大导致卡片在盒内晃动产生异响。侧边的复位扭簧结构，在松开拨杆后会自动带动拨杆回位，滑出的卡片也会随轨道收回盒内，配合盒体端部的限位挡边，收回后的卡片完全处于盒体防护范围内，不会出现卡片滑出遗失的情况。安装边界方面，整个机构的所有运动部件都处于盒体外壳的包覆范围内，没有外凸的运动结构，放在口袋中不会因为衣物摩擦导致机构误触发，拨杆的操作力设置在15N左右，既保证单手可以轻松推动拨杆取卡，又不会因为日常挤压出现误弹出的问题。各运动部件的铰接位置采用小直径销轴连接，销轴与孔位的配合公差控制在H7/g6级别，长期反复使用也不会出现松垮晃动的问题，整体结构没有复杂的异形零件，加工装配难度低，适合批量量产，兼顾了使用可靠性与生产成本控制。
