数控车床BTH型直通冷却液连接座结构

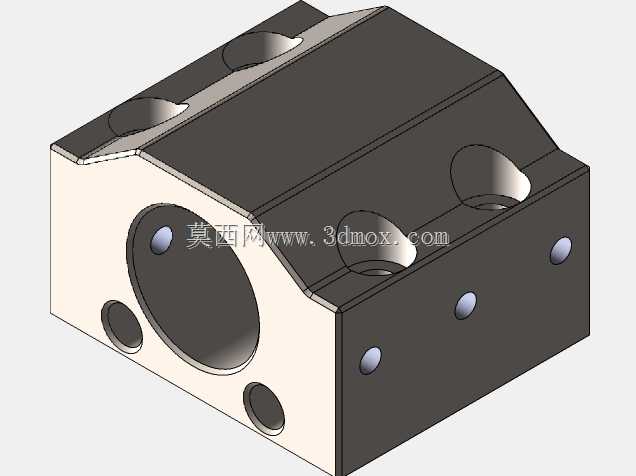

这款直通冷却液连接结构主要适配数控车床的刀塔冷却回路，在车削加工过程中承担切削液定向输送的核心作用，加工时高压切削液通过该结构内部通路直达刀具切削区域，可直接冲除切屑、带走切削产生的局部高温，避免刀具过热磨损，同时抑制加工过程中工件的热变形，保障连续加工的尺寸稳定性。从结构设计来看，主体采用方块式集成布局，将多段流体通路整合在单一金属块体内，减少了外接管路的接头数量，降低了高压冷却工况下的渗漏风险。正面的大直径通孔为冷却液主输入接口，可匹配标准BTH规格的快插接头，侧面分布的多个小孔为分流输出口，可根据不同刀位的冷却需求，对应连接不同刀具的冷却管路，实现单路输入多路输出的冷却分配。安装面的定位设计充分考虑了车床刀塔的安装边界，块体上的沉头安装孔位置与刀塔安装面的螺孔完全对应，安装时无需额外加工转接板，直接通过内六角螺栓即可完成固定，安装后整体突出刀塔表面的尺寸经过严格控制，不会在刀塔转位时与周边的防护结构、排屑装置产生运动干涉。设计过程中对内部流道做了圆角过渡处理，避免直角流道造成的流体阻力损失，保障高压冷却液输送过程中的压力稳定，同时块体外部的加强棱结构兼顾了刚性与轻量化需求，在承受管路接头拧紧力矩、冷却液脉冲压力时不会出现形变。日常设备维护时，该结构可整体拆卸清理流道内积存的切屑碎屑与切削液垢，避免长期使用后流道堵塞影响冷却效果，适配的加工场景覆盖钢件、铝合金、高温合金等多种材料的车削加工，尤其在高速切削、深孔车削等对冷却流量要求较高的工序中，能稳定提供足够压力的切削液输送，保障加工过程的连续性。
