多页片式重载单铰接转动连接结构

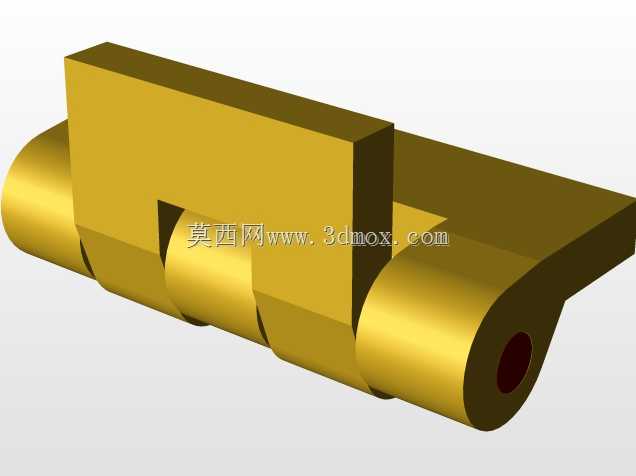

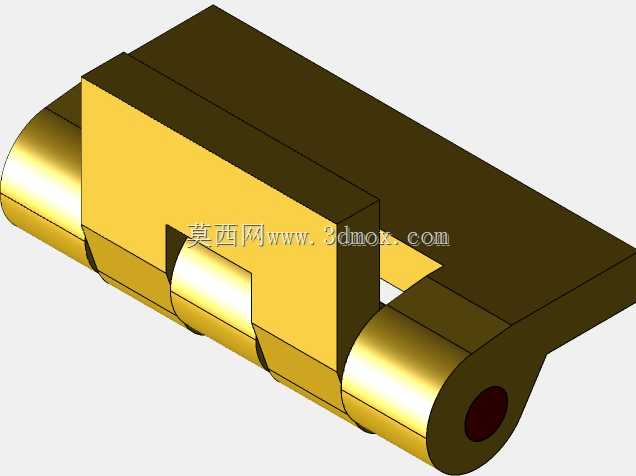

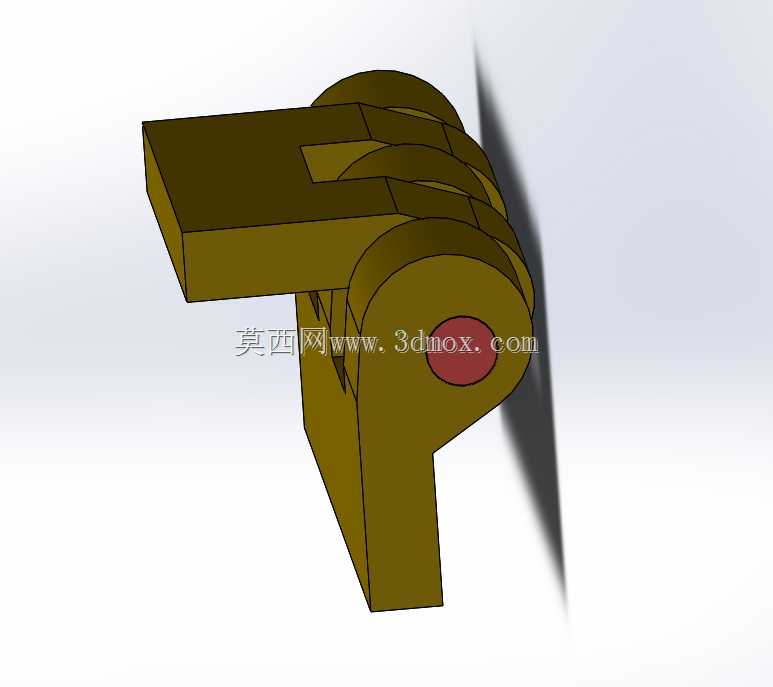

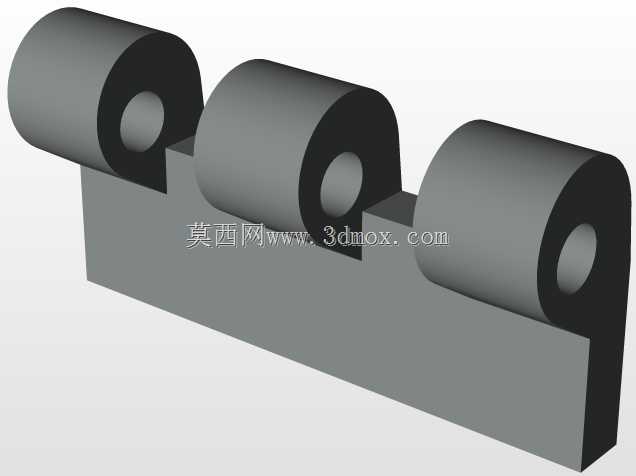

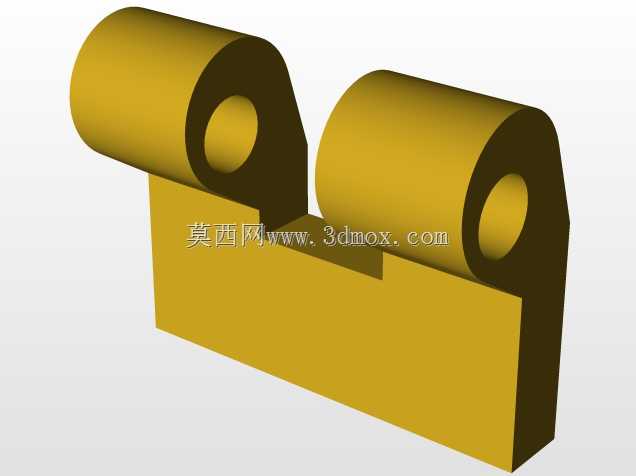

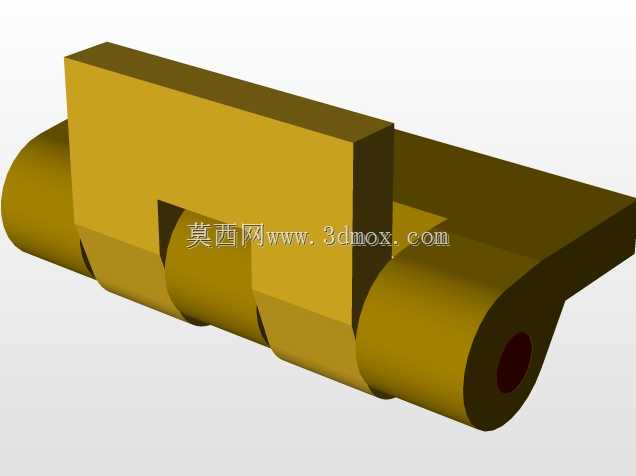

这类多页片单铰接结构，是工业场景里实现定轴转动连接的基础构件，日常在设备防护门、工装夹具翻转模块、小型设备舱盖、输送线侧挡翻转机构上都能见到它的应用，核心作用是在两个构件之间提供固定旋转轴线的铰接约束，让其中一侧构件可绕销轴完成设定角度范围内的回转动作，另一侧保持与安装基座的固定连接。从结构设计逻辑来看，采用多叠页片的排布方式，是为了在有限的外形尺寸下提升铰接部位的抗剪切、抗倾覆能力，相比单页片铰接结构，多页片交错嵌合的布局能让销轴的受力分布更均匀，避免局部应力集中导致的销轴变形或者页片撕裂问题。设计时首先要确定旋转销轴的直径，这一参数直接决定了整个铰接结构的承载上限，销轴与页片安装孔之间采用间隙配合，既保证转动时无卡滞，又不会因间隙过大产生转动旷量，销轴端部做限位结构，防止工作过程中销轴轴向窜动脱出。页片的外形做了切角与圆弧过渡处理，一方面是避免转动过程中相邻页片发生运动干涉，保证最大转动角度能覆盖常用的0到180度区间，另一方面圆弧过渡能消除页片边缘的应力集中点，在承受交变载荷时降低疲劳断裂的风险。安装边界上，固定侧与转动侧的页片都预留了平整的安装贴合面，可通过螺栓连接或者焊接的方式与被连接件固定，安装时需要保证两侧页片的同轴度，否则会出现转动阻力大、销轴偏磨的问题。整个铰接结构没有多余的冗余设计，所有结构特征都服务于转动连接的核心功能，页片的厚度根据承载需求做匹配，重载场景下可加厚页片、提升销轴材质强度，轻载场景下可适当缩减尺寸降低整体重量。在实际选型应用时，需要先核算铰接部位的径向载荷与倾覆力矩，确认结构的承载余量满足设备全生命周期的使用需求，同时要根据转动频率确定销轴与页片之间的润滑方案，高频转动场景可在销轴部位增设油槽，定期加注润滑脂降低磨损，延长构件的使用寿命。这类铰接结构的建模过程中，需要重点关注页片交错装配的间隙控制，既要保证装配后页片之间无明显晃动，又要预留足够的转动间隙，避免因加工公差导致装配后出现锁死无法转动的问题，同时销轴的长度要匹配页片叠合后的总厚度，保证两端限位结构能可靠固定。
