角式塞笼节流调节阀门结构设计

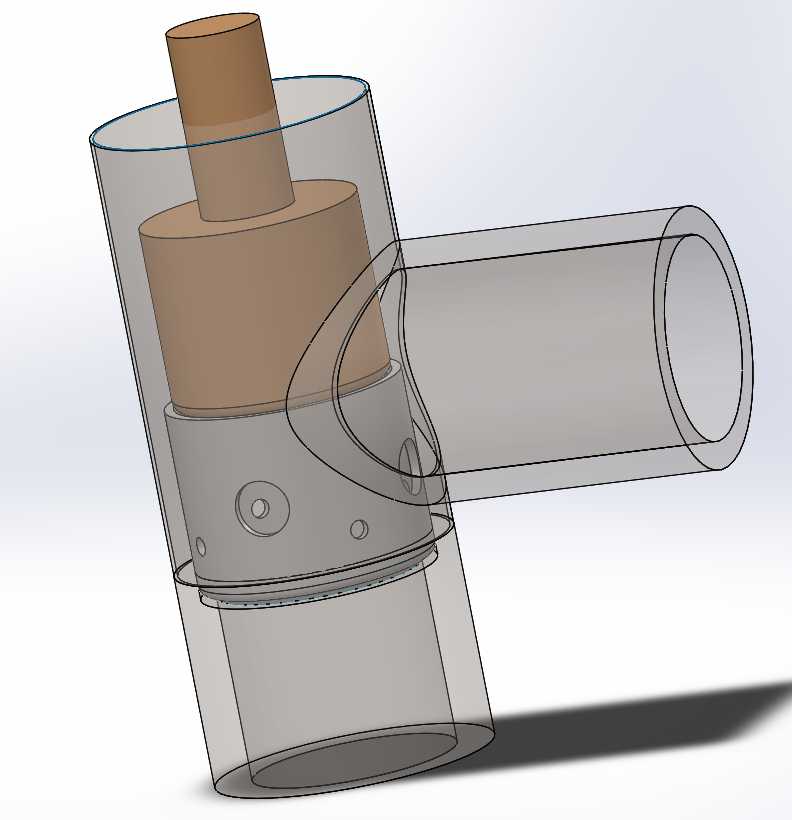

该节流结构主要应用于工业流体输送管网的支路流量精准调控场景，常见于化工介质输送、市政给排水、水下工艺管路等需要稳定调节管路通流面积的工况，可在管路压差波动的工况下维持稳定的流量输出，避免管路因流量突变产生水锤冲击或介质供给失稳。从结构组成来看，核心部件包含带径向通流孔的塞笼式保持架、可轴向移动的柱塞式阀芯、角向布置的阀体流道，其中塞笼保持架作为阀芯的运动导向与节流承力部件，侧壁均匀开设的通流孔会随阀芯轴向位移逐步改变有效通流面积，相比传统针型节流结构，塞笼式结构的节流面分散在多个孔位，可大幅降低高速介质对阀芯局部的冲蚀速率，延长部件在含微小杂质介质工况下的使用寿命。设计过程中优先考虑了阀芯运动的同轴度约束，塞笼与阀体安装位采用台阶面定位配合，保证阀芯上下移动时不会出现偏磨卡滞，角式流道的转弯处做了圆弧过渡处理，减少介质在流道内部的涡流损失，降低管路运行的振动与噪音。安装边界方面，该结构的竖直阀芯驱动端预留了标准执行器连接法兰尺寸，可适配手动调节手轮、气动薄膜执行器或电动执行机构的安装需求，侧向进出流道的接口可根据现场管路布局匹配对应法兰或螺纹连接标准，整体安装空间相比直通式节流阀更适合管路直角转向处的布置，不需要额外增加弯头配件即可完成管路转向与流量调节的双重功能。需要注意的是，当前结构的阀芯与塞笼之间未设置密封配合结构，也未添加运动限位与执行器连接的配合特征，后续使用时需要根据实际工况的介质压力、温度参数补充密封件选型、配合公差设定，同时添加阀芯行程限位结构，避免阀芯超程移动导致塞笼孔位完全封闭或全开失去调节能力，另外还需要根据介质腐蚀特性匹配对应部件的材质，比如普通水介质可选用铸铜或铸铁材质，腐蚀性化工介质则需要选用不锈钢或衬氟材质来满足使用要求。
